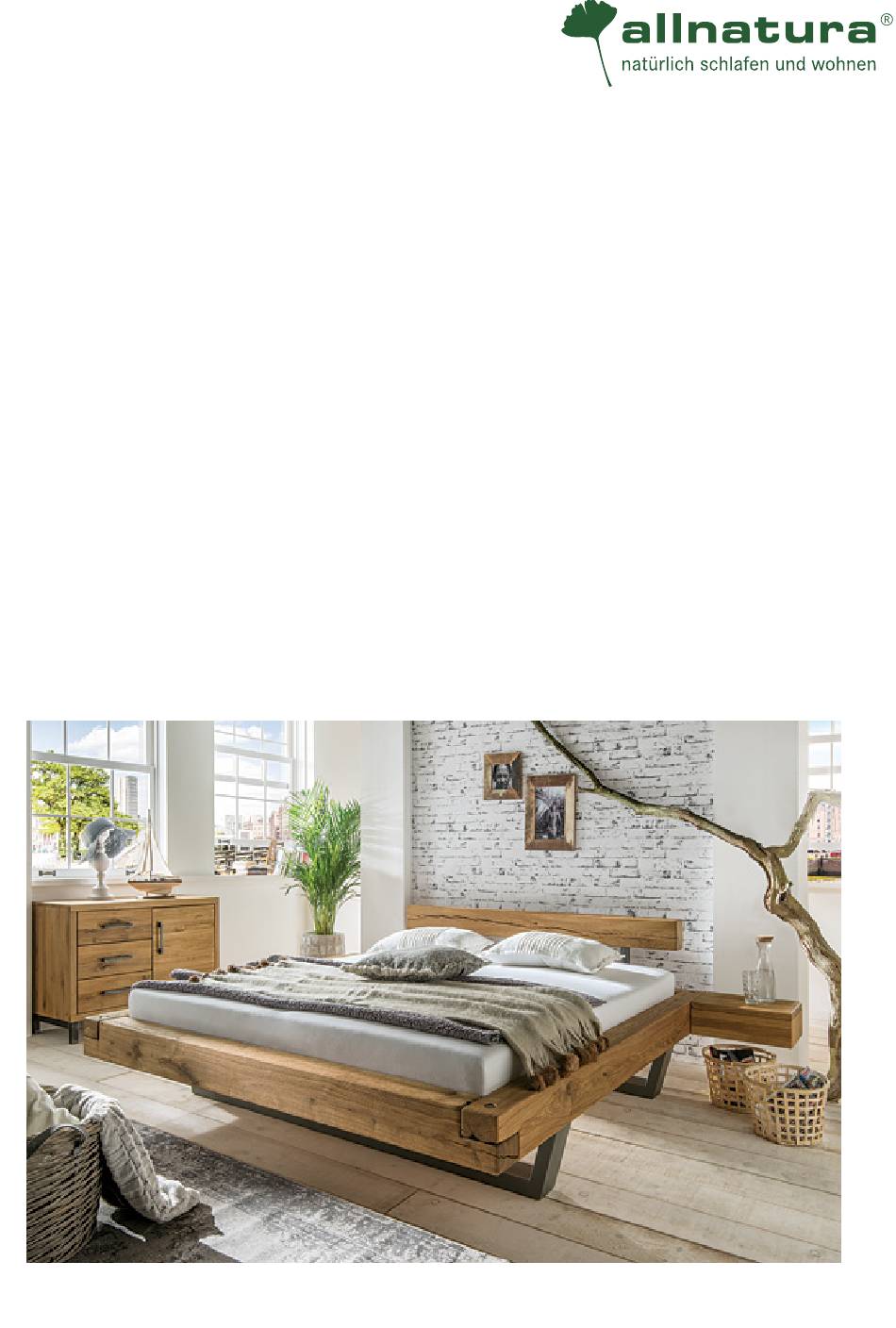

Seite 1

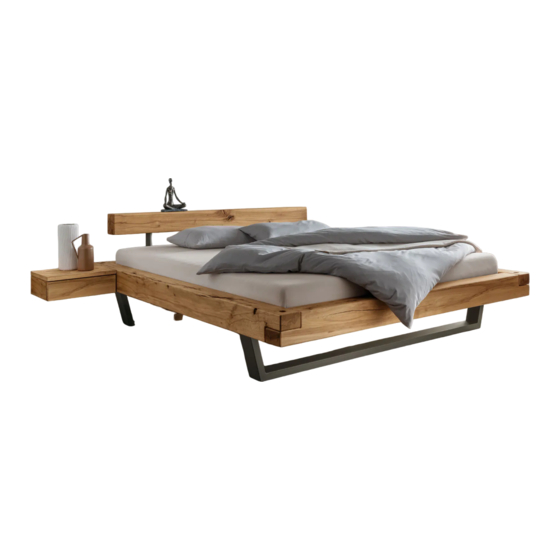

Schwebebett "Madea" Sehr geehrte Damen und Herren, schön, dass Sie sich für ein Qualitätsprodukt der Firma allnatura entschieden haben. Diese Aufbauanleitung zeigt Ihnen, wie Sie dieses Möbelstück auch ohne handwerkliche Fachkenntnisse ganz einfach aufbauen können. Bitte lesen Sie sie sorgfältig durch und gehen Sie genau danach vor.
Seite 2
Schwebebalkenbett 1 Balkenquerschnitt: 120x150mm Wildeiche Fußteilquerschnitt: 100x40mm [Aufbauprinzip Schwebebalkenbett 1 +4] Stückliste - Seite 1 - Benötigt werden: Schraubendreher 2 Personen Hammer Ratsche mit Nuß Ein Element (1) wird je nach Kopfteilausführung mit oder ohne Bohrungen geliefert. 2 Stück Sechskantschraube Lattenrosthalterung Lattenrostauflage Schraube...
Seite 3
Schwebebalkenbett 1 Länge: 200cm Bettrahmenhöhe: 40cm Breite: 140cm = e-balke-3-3.14 Wildeiche 160cm = e-balke-3-3.16 180cm = e-balke-3-3.18 - Seite 2 - Zusammenbau Bettrahmen 200cm = e-balke-3-3.20 Benötigte Montagezeit ca. 45min Allgemeine Hinweise: - Bitte benutzen Sie die vorgebohrten Löcher - Ziehen Sie die Schrauben des Bettes in regelmäßigen Abständen nach - Wischen Sie das Holz hin und wieder nebelfeucht ab - Dies ist eine Skizze und keine originalgetreue Zeichnung...
Seite 4
Schwebebalkenbett 1 Länge: 200cm Bettrahmenhöhe: 40cm Breite: 140cm = e-balke-3-3.14 Wildeiche 160cm = e-balke-3-3.16 180cm = e-balke-3-3.18 Kopfteilausführung 5 oder 6 - Seite 3 - 200cm = e-balke-3-3.20 ® Bei Kopfteilausführung (5) sind vier zusätzliche Spaxschrauben (M) zur Montage beigelegt. Diese wird mittig von hinten in Element (1) geschraubt.
Seite 5
Schwebebalkenbett 1 Länge: 200cm Bettrahmenhöhe: 40cm Breite: 140cm = e-balke-3-3.14 Wildeiche 160cm = e-balke-3-3.16 180cm = e-balke-3-3.18 Einlegtiefe 110mm / 145mm - Seite 4 - 200cm = e-balke-3-3.20 110mm Einlegetiefe: Bei Anschraubung des Mittelholms AUF dem Winkel. Mittelholm 145mm Einlegetiefe: Bei Anschraubung des Mittelholms UNTER dem Winkel. Die Auflagewinkel müssen dafür in der Höhe umgesteckt werden.
