Technische Beschreibung unf Bedienungsanleitung Aufstellung der 5 .2-Konfiguration

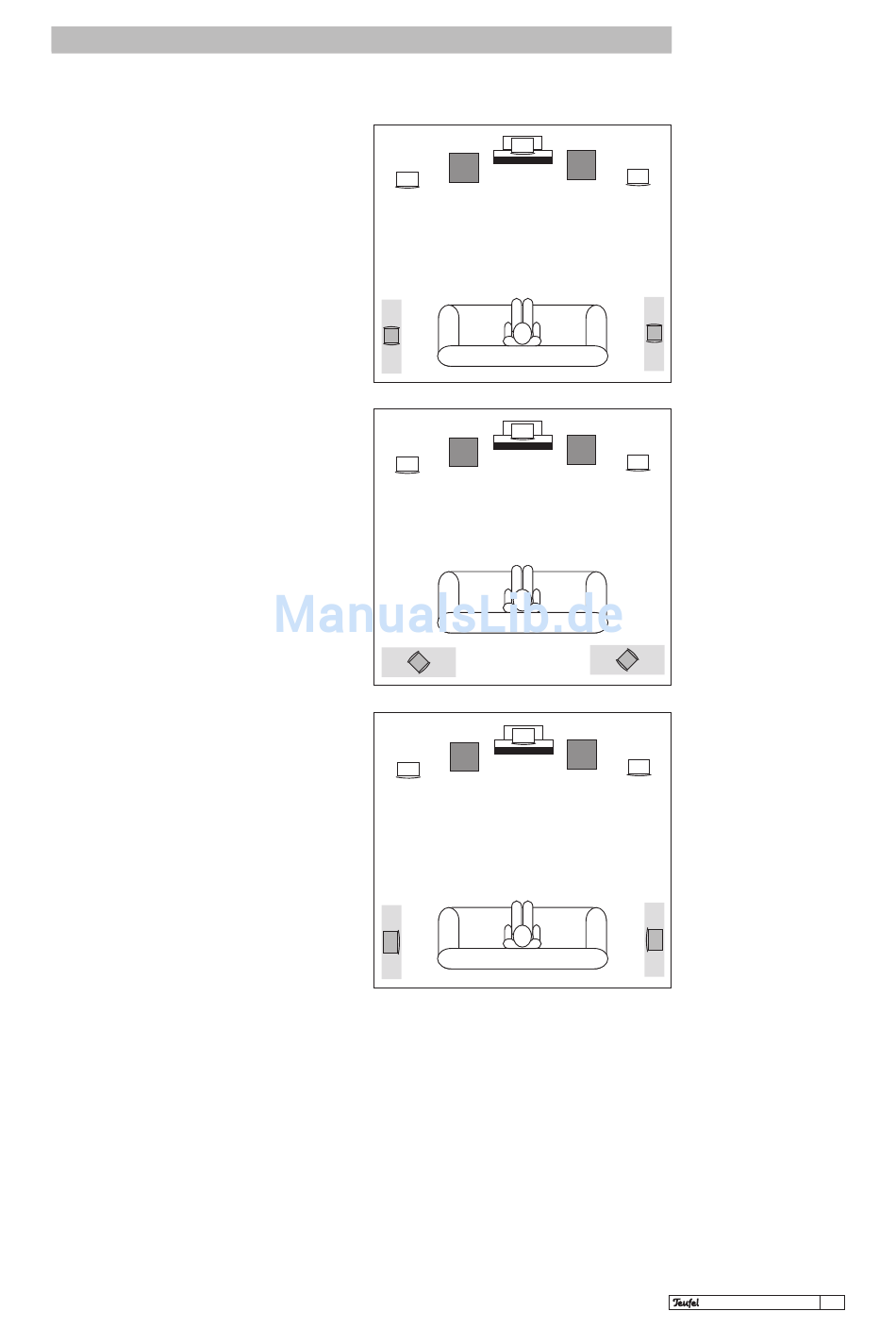

Rear (Side) Aufstellungsvariante A Cinema Set
Die S 500 D-Dipole sollten am besten seitlich vom
Hörplatz in einer Höhe von 1,40 bis 2,10 Metern
montiert werden. Die Teufel-Dipole haben bereits
eine geeignete Wandhalterung integriert. Die
Dipole strahlen dann sowohl nach vorn (Richtung
TV/Bildschirm) und als auch nach hinten (Rich-
tung Raum-Rückwand) ab, so dass am Hörplatz
kein direkter Schall zu hören ist, sondern nur
die Reflektionen der Wand. Der Abstand der nach
hinten strahlenden Dipol-Seite zur Rückwand des
Raumes sollte mindestens 10 Zentimeter betra-
gen.
Rear Aufstellungsvariante B Cinema Set
Die Dipole können Sie alternativ mit einer Wand-
halterung auch hinter Ihrer Sitzposition in einer
Höhe von 1,40 bis 2,10 Meter anbringen. Wir emp-
fehlen, die S 500 D mit Hilfe der passenden, op-
tional erhältlichen Wandhalterung L-Lock-Winkel
drehbar zu montieren und dann schräg etwa im
45 Grad-Winkel mit der einen Lautsprecherchas-
sis-bestückten Seite zur Rückwand und der an-
deren Lautsprecherchassis-bestückten Seite zur
Seitenwand hin auszurichten. Dadurch reflektie-
ren die Dipole an der Rück- und Seitenwand und
erzeugen die gewünschte Diffusität. Der Abstand
der Vorderseite des Dipols zur Raumseitenwand
sollte mindestens 10 Zentimeter betragen.
Rear Aufstellungsvariante C Concert Set
Beim Aufbau des Concert Sets mit fünf direkt-
strahlenden S 500 FCR-Satelliten sind die rück-
wärtigen Boxen links und rechts vom Hörplatz
aufzustellen – idealerweise auf gleicher Höhe,
z.B. im Regal oder optimal an der Wnad. Wenn die
Boxen sehr viel höher oder tiefer angebracht wer-
den müssen, kann ein Ausrichten auf den Hörplatz
sinnvoll sein. Hierzu nutzen Sie bei Wandanbrin-
gung am besten den Wandhalter Multilock. Emp-
fehlenswert ist es beim Betrieb der S 500 FCR,
dass die Entfernung der Rear-Speaker zum Hör-
platz 1,00 Meter überschreitet. Wenn Sie aber
näher sitzen (müssen), sorgen Sie bitte dafür, dass
die Frontseite der Box Sie nicht direkt anstrahlt,
sondern durch Anwinkeln des Lautsprechers die-
ser eher in den Raum, zum TV/Bildschirm hin aus-
gerichtet wird.
SW
Center
Front
Rear
SW
Center
Front
Rear
SW
Center
Front
Rear
SW
Front
Rear
SW
Front
Wir empfehlen,
die Rear-Lautsprecher im
hinteren grauen Bereich zu
platzieren.
Rear
SW
Front
Rear
