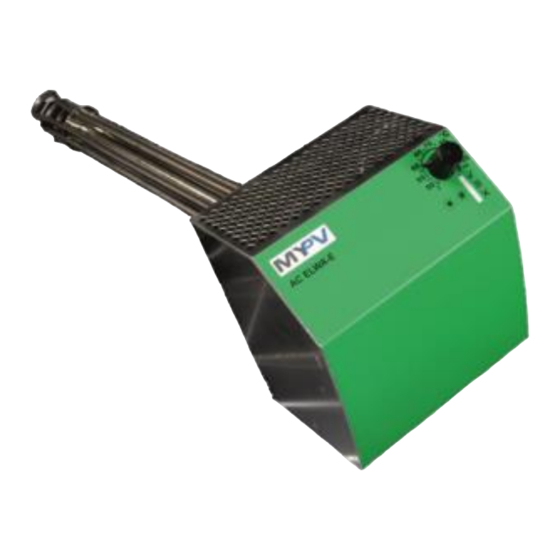

MYPV AC ELWA-E Betriebsanleitung
Elektrisches photovoltaik-überschuss-warmwasserbereitungs-gerät
Vorschau ausblenden
Andere Handbücher für AC ELWA-E:
- Betriebsanleitung (21 Seiten) ,
- Anleitung zur einbindung (11 Seiten) ,
- Anleitung zur einbindung (8 Seiten)
Inhaltsverzeichnis
Werbung
Elektrisches Photovoltaik-Überschuss-Warmwasserbereitungs-Gerät
Inhalt
1. Montage............................................................................................................................................. 2
2. Bedienungs- und Anzeigeelemente ................................................................................................ 2
3. Betriebsanzeigen .............................................................................................................................. 2
4. Werksseitige Einstellungen .............................................................................................................. 2
5. Inbetriebnahme mit Router ............................................................................................................. 3
6. Inbetriebnahme ohne Router ......................................................................................................... 3
7. Web-Interface.................................................................................................................................... 4
Home (Startseite) .............................................................................................................................. 4
Status ................................................................................................................................................. 5
Tages-Grafik ...................................................................................................................................... 6
Setup .................................................................................................................................................. 6
Einstellung Warmwasser-Sicherstellung .................................................................................... 6
Uhrzeit-Einstellungen ................................................................................................................... 7
Steuerungs-Einstellungen ............................................................................................................ 7
IP Einstellungen ............................................................................................................................. 8
Grundeinstellungen ...................................................................................................................... 8
Software Version ........................................................................................................................... 9
8. Einstellungen am Drehknopf ........................................................................................................... 9
Stromkreisabsicherung einstellen (13A/16A)................................................................................. 9
Automatische Warmwassersicherstellungstemperatur einstellen ............................................. 9
Gerätenummer einstellen .............................................................................................................10
9. Beschreibung der Protokolle für http und Modbus TCP ............................................................11
10. Firmware Update ............................................................................................................................11
11. Störungsanzeigen ...........................................................................................................................11
®
AC ELWA-E
Betriebsanleitung, Version 00100.25
®
AC ELWA
-E
Betriebsanleitung
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für MYPV AC ELWA-E
Inhaltszusammenfassung für MYPV AC ELWA-E
-
Seite 1: Inhaltsverzeichnis
8. Einstellungen am Drehknopf ......................9 Stromkreisabsicherung einstellen (13A/16A)................. 9 Automatische Warmwassersicherstellungstemperatur einstellen ..........9 Gerätenummer einstellen ......................10 9. Beschreibung der Protokolle für http und Modbus TCP ............11 10. Firmware Update ..........................11 11. Störungsanzeigen ...........................11 ® AC ELWA-E Betriebsanleitung, Version 00100.25... -
Seite 2: Montage
Zeitfenster Warmwassersicherstellung 17- 23 Uhr und 5-7 Uhr Auto-Detect Funktion aktiviert (sucht automatisch nach möglichen Steuergeräten) Zeitablauf Ansteuerung für http und Modbus TCP Ansteuerung 10 Sekunden Zeitfenster Sperrzeit 0-0 Uhr (keine Sperre) ® AC ELWA-E Betriebsanleitung, Version 00100.25... -
Seite 3: Inbetriebnahme Mit Router
Netzstecker der AC ELWA-E einstecken An der AC ELWA-E leuchten alle 3 LEDs für ca. 10 Sekunden (Gerät bootet), danach blinken die 3 LEDs. Das Gerät befindet sich somit im Setup-Modus Bestehende WLAN Verbindungen am Laptop trennen um eventuellen Netzwerk-Konflikten vorzubeugen Laptop und AC ELWA-E mittels Standard Rj45-Kabel („Patch-Kabel“) verbinden... -
Seite 4: Web-Interface
Gerät nicht direkt mit dem Wechselrichter oder Batteriesystem verbinden! AC ELWA-E wieder anstecken Wird die Ansteuerungs-Quelle von der AC ELWA-E mittels der „Auto Detect“ –Funktion gesucht, so kann dieser Vorgang mehrere Minuten dauern! Erfolgt die Inbetriebnahme ohne Router, so kann danach dennoch eine Verbindung PC/Laptop –... -
Seite 5: Status
Drehknopf eingestellte Abschalttemperatur Boosttemp / °C eingestellte Warmwasser-Sicherstellungs-Temperatur Boostactive 0: Boost inaktiv 1: Sicherstellung über Zeitsteuerung 2: manuelle Sicherstellung Time / hh:mm:ss Uhrzeit des Gerätes Control Status Beschreibt den aktuellen Betriebszustand der Ansteuerung ® AC ELWA-E Betriebsanleitung, Version 00100.25... -
Seite 6: Tages-Grafik
Pro Kalendertag können zwei Sicherstellungsphasen definiert werden. Die Zeitbereiche können sich überlappen. Sind Startstunde und Endstunde identisch, erfolgt eine Warmwasser-Sicherstellung ohne Zeitfenster bis zur Zieltemperatur. Liegt die eingestellte Startstunde nach der Endstunde, erfolgt keine Warmwasser- Sicherstellung! ® AC ELWA-E Betriebsanleitung, Version 00100.25... -
Seite 7: Uhrzeit-Einstellungen
Zeitsteuerung nicht aktiv ist. Uhrzeit-Einstellungen Sofern über den Router eine Internet-Verbindung besteht, bezieht die AC ELWA-E die Zeitinformation automatisch aus dem Internet. Es wird dabei allerdings nicht die jeweilige Zeitzone bestimmt. Diese kann durch Drücken des „Save/Speichern“ Buttons vom Laptop/PC übernommen werden. -
Seite 8: Ip Einstellungen
„Manual“ ist nötig, wenn sich mehrere kompatible Geräte im Netzwerk befinden und ein bestimmtes davon als Ansteuerungs-Quelle ausgewählt werden soll. Mit der Einstellung „Power Timeout“ kann die Nachlaufzeit der AC ELWA-E für die Betriebsmodi „http“ und „modbus TCP“ eingestellt werden. Näheres entnehmen Sie bitte der Beschreibung zur Ansteuerung der AC ELWA-E Die Funktion „Block / Sperre“... -
Seite 9: Software Version
Abgesehen davon können alle Einstellungen wesentlich komfortabler über das Webinterface vorgenommen werden. Stromkreisabsicherung einstellen (13A/16A) Die AC ELWA-E kann werksseitig bis zu 3.000 W aufnehmen (16 A). Für 13 A abgesicherte Stromkreise kann die Leistungsaufnahme auf 2.500 W begrenzt werden.(Einstellung an AC ELWA-E oder via Web-Oberfläche möglich) Das Gerät wie folgt konfigurieren... -
Seite 10: Gerätenummer Einstellen
Die AC ELWA-E kann bei fehlender Überschussenergie Warmwasser sicherstellen. Werksseitig ist diese Funktion deaktiviert. Die automatische Warmwassersicherstellung ist nur aktiv, wenn sie im Web Interface aktiviert wurde! Das Gerät ist wie folgt zu konfigurieren: Netzstecker ausstecken Temperatur-Einstellknopf auf „Schraubenschlüssel Symbol “stellen... -
Seite 11: Beschreibung Der Protokolle Für Http Und Modbus Tcp
