9.2.5. Anschluss eines externen TV-Gerätes (AUX 1)
9.2.6. Anschluss eines externen Verstärkers (Line Out)
9.3. Montage des Geräts in Möbel
Führen Sie den Elektronikeinsatz mit den angeschlossenen Kabeln vorsichtig in die Hohlraum-Dose ein.
Achten Sie darauf, dass die Kabel dabei nicht zu stark geknickt oder aus den Klemmen herausgezogen
werden.
Schrauben Sie den Elektronikeinsatz des BTR 55 mit den beiliegenden PT-Schrauben in die Hohlraum-
Dose.
Nachdem der Elektronikeinsatz montiert ist, wird die Frontplatte aufgesteckt und dadurch der
Schalterrahmen fixiert.
Höhendifferenzen zwischen Frontplatte und Schalterrahmen können durch die mitgelieferten
Ausgleichsrahmen ausgeglichen werden.
Produktversion/Ausgabe des Dokuments
Technische & optische Änderungen vorbehalten
RDS Einbauradio 12V mit Fernbedienung
833.02.820

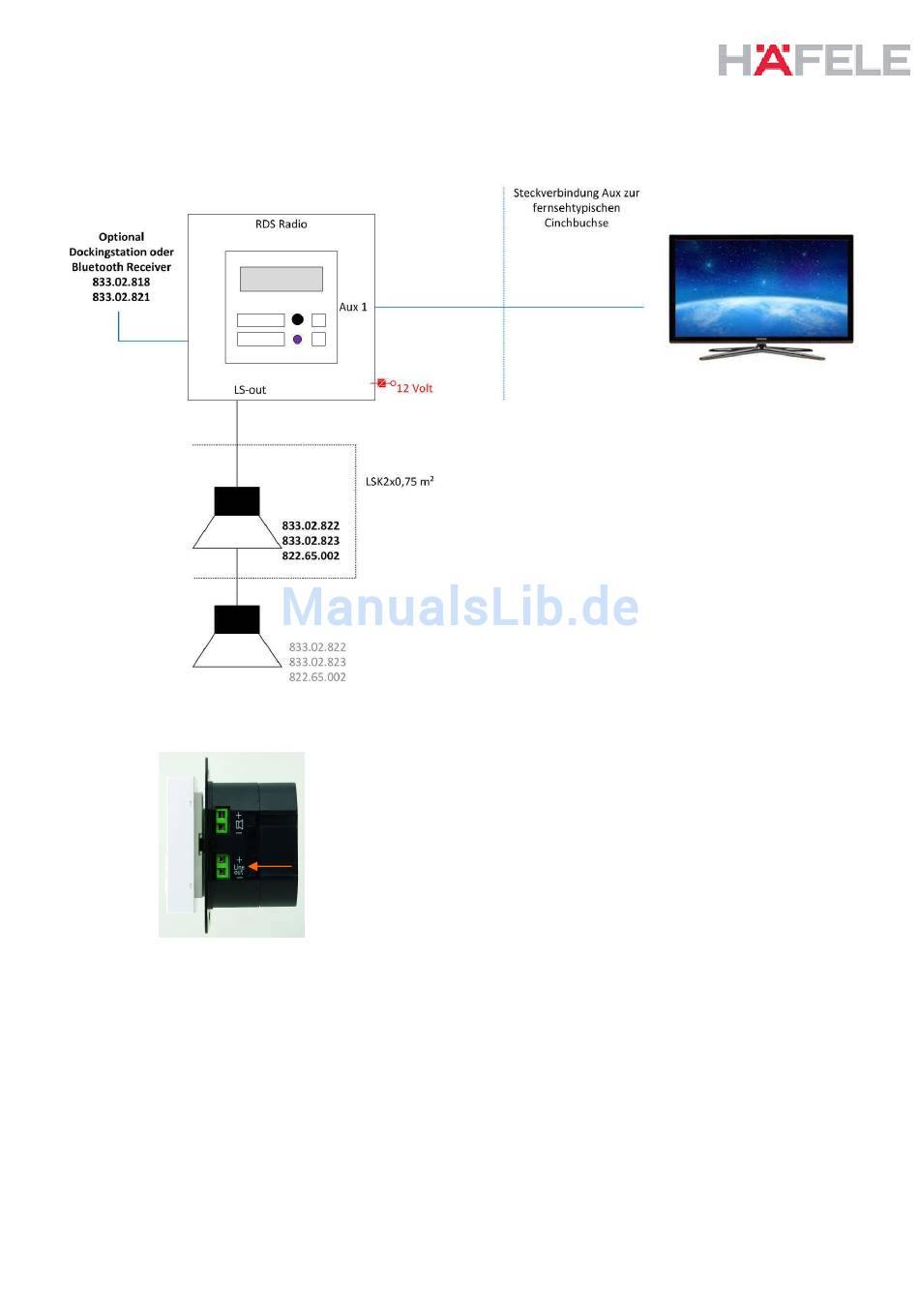

Verwenden Sie ein abgeschirmtes Kabel. Legen Sie den
Schirm auf (-) und den Innenleiter auf (+) auf und ziehen
Sie die an der Frontseite zugänglichen Schrauben fest.
Der AUX-Ausgang ist in Mono ausgeführt.
