8. Vorbereitende Arbeiten vor der Installation
Vorsicht:
Nehmen Sie niemals den Bedienaufsatz unter Spannung ab.
9. Installation und Montage

9.1. Allgemein

Montieren Sie die Hohlraum-Dose an der vorgesehenen Stelle.
Hinweis:
Das Gerät hat eine Einbautiefe von 37 mm.
Für die Hohlraum-Dose ist eine minimale Tiefe von 40 mm Voraussetzung für eine fachgerechte
Installation.
Die Hohlraum-Dose ist nicht Bestandteil des Lieferumfangs.
Ziehen Sie die notwendigen Anschlusskabel etwas aus der Dose heraus und schließen das Gerät an.
9.2. Anschlüsse
9.2.1. Beschreibung der Anschlüsse
Produktversion/Ausgabe des Dokuments
Technische & optische Änderungen vorbehalten
RDS Einbauradio 12V mit Fernbedienung
833.02.820
Prüfen Sie ob die Kabel (12V-Leitung, Antennenanschluss
sowie die Anschlusskabel zu den Quellen, Verstärkern und
Lautsprechern) fachgerecht verlegt sind.
Hinweis:
Für die Montage ist eine gewisse Kabellänge aller Kabel aus
der Hohlraum-Dose herauszuführen und nach Anschluss
des Radios ggf. wieder im Kabelrohr bzw. in der Dose
unterzubringen. Halten Sie dafür ausreichend Platz zur
Verfügung.

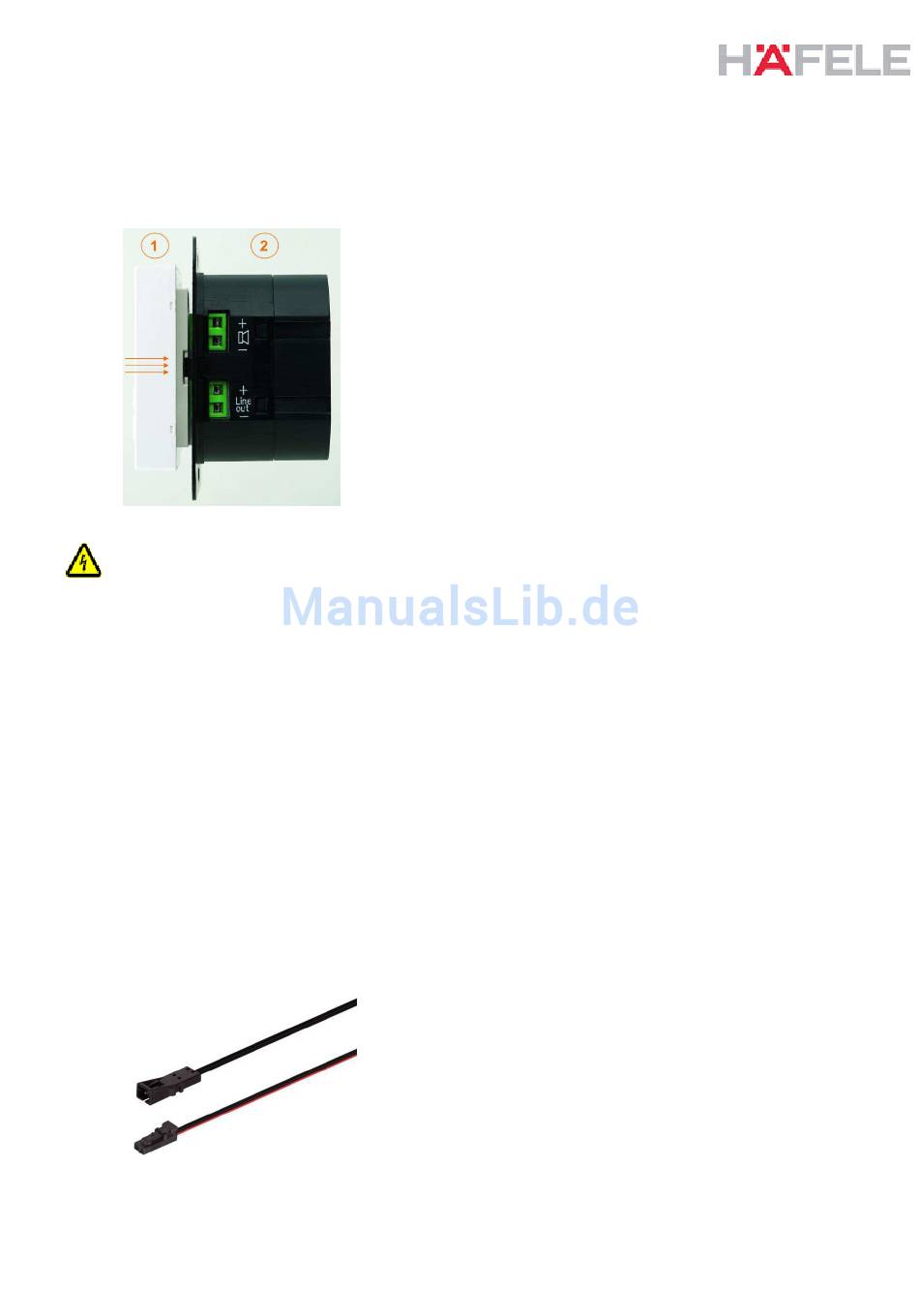

Hinweis zum Aufbau des RDS Einbauradios
Das Gerät besteht aus 2 Teilen:
1 - Bedienaufsatz
2 - Elektronikeinsatz mit Tragplatte
Das RDS Einbauradio mit Fernbedienung ist für das
Anschlusssystem von Häfele vorbereitet.
Hinweis:
Anschluss der Lautsprecher/AUX: Grün
Anschluss der Stromversorgung: Gelb
Zubehör: Loox-Netzteil / 12 V DC
