Installieren Sie Den Mini R Im Rack - Truenas Mini R Einrichtungsanleitung

3.3

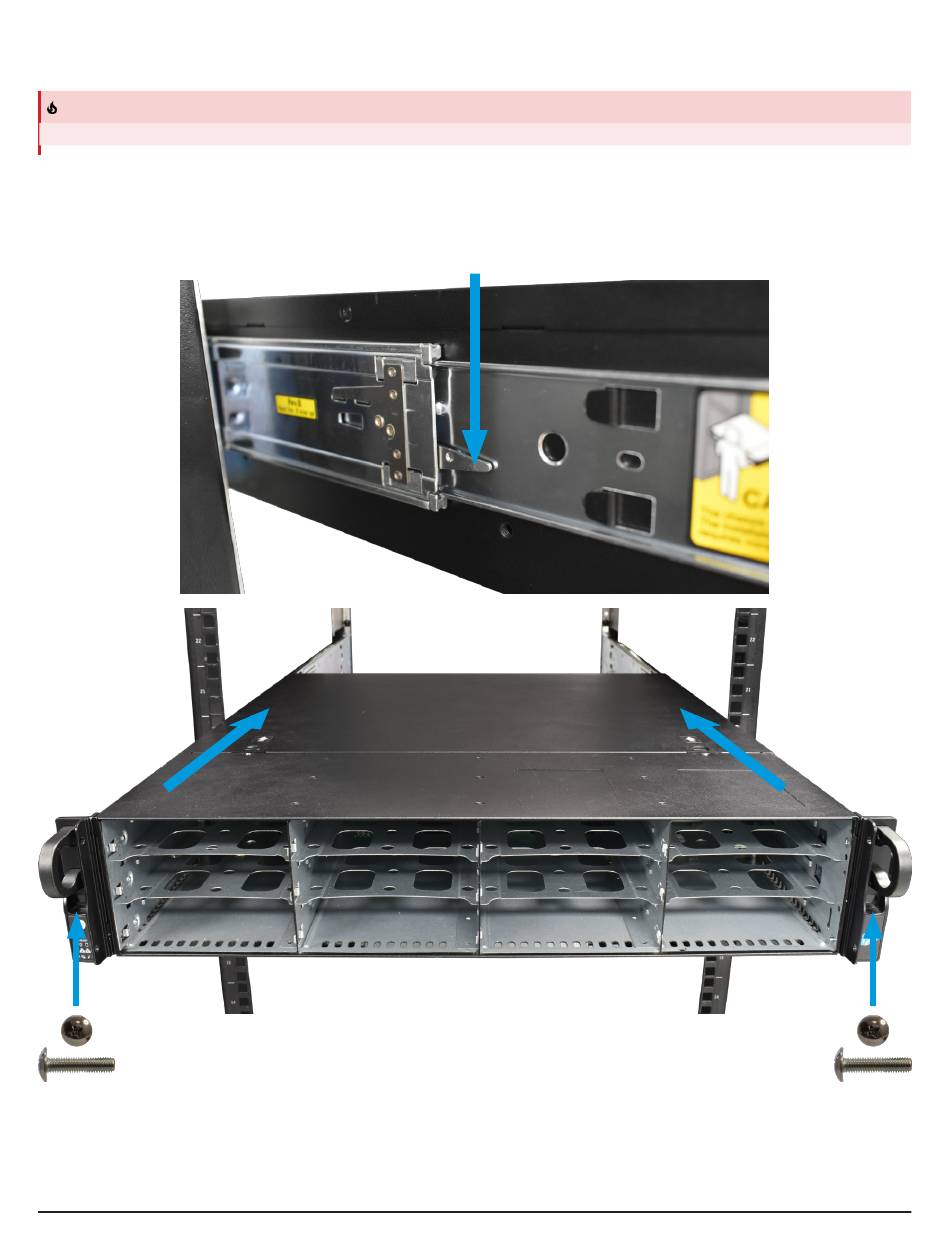

Installieren Sie den Mini R im Rack

Warnung – Quetschstelle
Der Mini R kann beim Aufschieben der Schienenhülsen auf die Rack-Schienen Finger einklemmen oder quetschen.
Heben Sie das System gemeinsam an und richten Sie die Chassis-Schienen an den Rack-Schienen aus. Schieben Sie die Enden der Chassis-
Schienen in die Rack-Schienen und schieben Sie den Mini R nach vorne, bis die Sicherheitsverriegelungen einrasten. Drücken Sie die
Verriegelungsentriegelungen nach unten und schieben Sie das System weiter nach vorne, bis es bündig mit der Vorderseite des Racks
abschließt.
Entriegelung
M5-Schraube M5-Schraube
Führen Sie eine lange M5-Schraube durch die Löcher an jeder Halterung, um den Mini R am Rack zu befestigen.
Seite 6
Support: 855-473-7449 oder 1-408-943-4100 E-Mail: support@truenas.com
