3
Mini R in ein Rack einbauen
Der Mini R erfordert ein EIA-310-konformes Rack und wird je nach Bestellung mit einem Standard- oder einem verlängerten Schienensatz
geliefert. Die Standardschienen unterstützen Racks mit einer Tiefe von 48,8 cm bis 67,6 cm (19,2" bis 26,6").
Die verlängerten Schienen unterstützen Racks mit einer Tiefe von 67,7 cm bis 92,7 cm (26,6" bis 36,5").
3.1

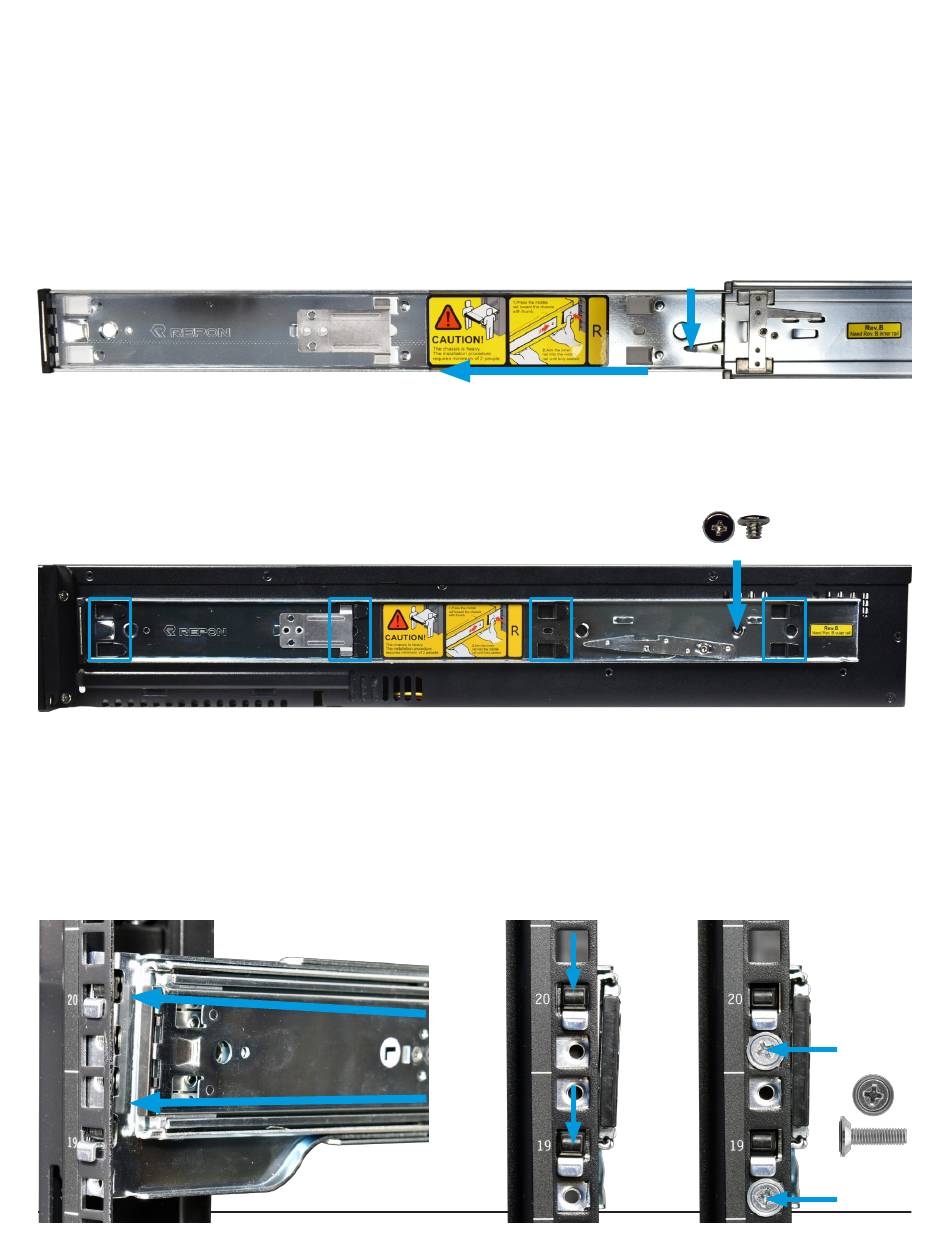

Befestigen Sie die Chassis-Schienen

Sie müssen die Chassis-Schiene von der Rack-Schiene entfernen, bevor Sie sie am System montieren können. Schieben Sie die Chassis-Schiene
heraus, bis sie am Metallverschluss stoppt. Drücken Sie den Verschluss und schieben Sie die Chassis-Schiene aus der Rack-Schiene heraus, bis
sie frei ist.
Richten Sie die Chassis-Schiene an der Seite des Systems aus, die durch die Aufkleber gekennzeichnet ist, und stellen Sie sicher, dass sie richtig
herum liegt. Setzen Sie die Schienenschlitze über die Chassis-Laschen und schieben Sie die Schiene dann zur Vorderseite des Systems, bis sie
einrastet.
Befestigen Sie die Schiene mit einer der flachen #6-Schienenschrauben am System. Wiederholen Sie diesen Vorgang für die andere Schiene.
Vorder
seite
3.2

Montieren Sie die Rack-Schienen

Richten Sie eine Rack-Schiene mit dem gelben Aufkleber zur Vorderseite des Racks aus. Die flache Seite muss zur Außenseite des Racks zeigen,
und die leere innere Schiene muss zur Innenseite des Racks zeigen. Setzen Sie die vorderen Laschen und die schwarzen Halteknöpfe direkt über
die mittleren Löcher jedes U, in das Sie die Schiene montieren. Drücken Sie die Laschen hinein, bis die schwarzen Knöpfe vollständig eingedrückt
sind, und schieben Sie dann die Laschen nach unten. Setzen Sie zwei M5-Maschinenschrauben mit bündigen Unterlegscheiben in die oberen und
unteren Gewindebohrungen ein.
Nachdem die Vorderseite der Schiene montiert ist, verlängern Sie die Rückseite der Rack-Schiene in Richtung der entsprechenden
Befestigungspunkte an der hinteren Rack-Stütze. Achten Sie darauf, dass die Schiene von vorne nach hinten waagerecht bleibt. Befolgen Sie
diesen Vorgang, um die andere Rack-Schiene zu montieren.
Support: 855-473-7449 oder 1-408-943-4100
SCHIEB
EN
Seite 5
DRÜCK
EN
Schraube
Nr. 6
M5-
Schraube
E-Mail: support@truenas.com
Rücks
eite
