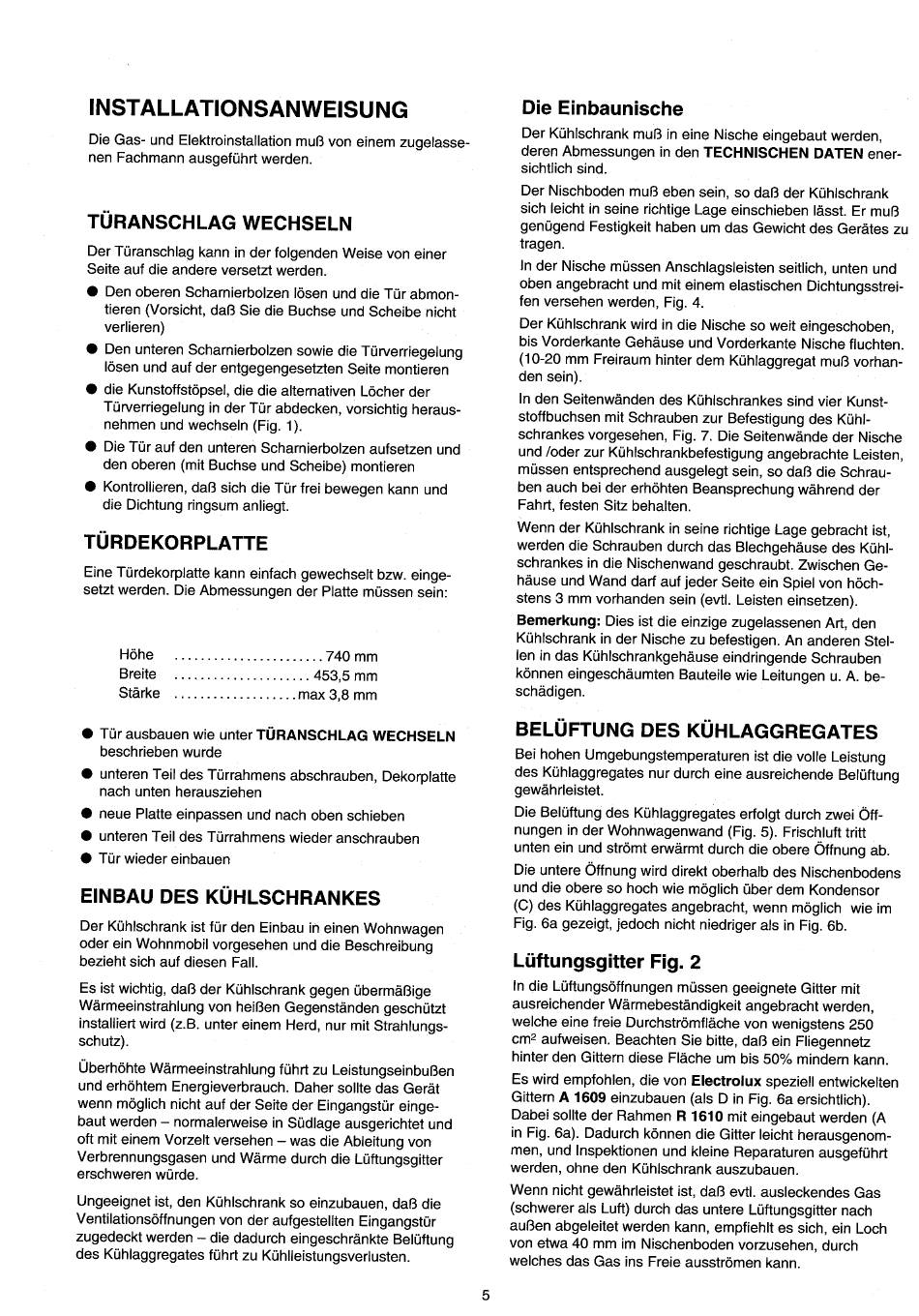

INSTALLATIONSANWEISUNG
Die Gas- und Elektroinstallationmuß von einem zugelasse-
nen Fachmann ausgeführt werden.
TÜRANSCHLAG WECHSELN
Der Türanschlag kann in der folgenden Weise von einer
Seite auf die andere versetzt werden.
Den oberen Scharnierbolzen
tieren (Vorsicht, daß Sie die Buchse und Scheibe nicht
verlieren)
Den unteren Scharnierbolzensowie die Türverriegelung
lösen und auf der entgegengesetzten Seite montieren
die Kunstoffstöpsel, die die alternativen Löcher der
Türverriegelungin der Tür abdecken,vorsichtig heraus-
nehmen und wechseln (Fig. I).
Die Tür auf den unteren Scharnierbolzen
den oberen (mit Buchse und Scheibe) montieren
Kontrollieren, daß sich die Tür frei bewegen kann und
die Dichtung ringsum anliegt.
TÜRDEKORPLATTE
EineTürdekorplatte kanneinfachgewechselt b zw.einge-
setzt werden. Die Abmessungen der Platte müssen sein:
Höhe
Breite
Stärke
e Tür ausbauen wie unter TÜRANSCHLAG WECHSELN
beschrieben wurde
unterenTeil des Türrahmensabschrauben,Dekorplatte
nach unten herausziehen
neue Platte einpassen und nach oben schieben
unteren Teil des Türrahmens wieder anschrauben
Tür wieder einbauen
EINBAU DES KÜHLSCHRANKES
Der Kühlschrankist für den Einbau in einen Wohnwagen
Oder ein Wohnmobil vorgesehen unddie Beschreibung
bezieht sich auf diesen Fall.
Esist wichtig,daBder Kühlschrank gegenübermäßige
Wärmeeinstrahlungvon heißen Gegenständengeschützt
installiertWird(Z.B.unter einem Herd,nur mit Strahlungs-
schutz).
Überhöht e g Wärmeeinstrahlun
und erhöhtem Energieverbrauch. Daher sollte das Gerät
wenn möglichnicht auf der Seite der Eingangstüreinge-
baut werden—normalerweisein Südlageausgerichtet und
oft miteinemVorzeltversehen —wasdieAbleitungvon
Verbrennungsgasen undWärmedurchdie Lüftungsgitter
erschweren würde.
Ungeeignetist, den Kühlschrankso einzubauen,daß die
Ventilationsöffnungen von deraufgestellten Eingangstür
zugedeckt w erden—diedadurcheingeschränkte B elüftung
des Kühlaggregatesführt zu Kühlleistungsverlusten.
lösen und die Tür abmon-
aufsetzen und
. 740 mm
. 453,5 mm
. max 3,8 mm
führtzuLeistungseinbußen
Die Einbaunische
Der Kühlschrankmu13 in eine Nische eingebautwerden,
deren Abmessungen
sichtlich Sind.
Der Nischboden muß eben sein, so daB der Kühlschrank
sich leicht in seine richtige Lage einschieben lässt. Er muß
genügend Festigkeit haben um das Gewicht des Gerätes zu
tragen.
In der Nische müssenAnschlagsleistenseitlich, unten und
oben angebrachtund mit einem elastischenDichtungsstrei-
fen versehen werden, Fig. 4.
Der KühlschrankWirdin die Nische so weit eingeschoben,
bis Vorderkante Gehäuse und Vorderkante Nische fluchten.
(10-20 mm Freiraum hinter dem Kühlaggregatmuß vorhan-
den sein).
In den Seitenwänden
stoffbuchsenmit Schraubenzur Befestigungdes Kühl-
schrankes vorgesehen, Fig. 7. Die Seitenwände der Nische
und /oder zur Kühlschrankbefestigung angebrachteLeisten,
müssen entsprechend ausgelegt sein, so daß die Schrau-
ben auch bei der erhöhten Beansprechungwährend der
Fahrt, festen Sitz behalten.
Wenn der Kühlschrankin seine richtige Lage gebracht ist,
werdendie Schraubendurch das Blechgehäusedes Kühl-
schrankes in die Nischenwand geschraubt. Zwischen Ge-
häuse und Wand daff auf jeder Seite ein Spielvon höch-
stens 3 mm vorhanden sein (evtl. Leisten einsetzen).
Bemerkung: Dies ist die einzigezugelassenenArt, den
Kühlschrankin der Nische zu befestigen.An anderenStel-
len in das Kühlschrankgehäuse eindringendeSchrauben
könneneingeschäumten B auteile wie Leitungenu. A. be-
schädigen.
BELÜFTUNG DES KÜHLAGGREGATES
BeihohenUmgebungstemperaturen ist dievolleLeistung
desKühlaggregates n urdurcheineausreichende Belüftung
gewährleistet.
Die Belüftungdes Kühlaggregateserfolgt durch zwei Öff-
nungen in der Wohnwagenwand (Fig. 5). Frischluft tritt
untenein undströmterwärmtdurchdieobereÖffnungab.
DieuntereÖffnungWirddirektoberhalbdesNischenbodens
und die obere so hoch wie möglich über dem Kondensor
(C) des Kühlaggregatesangebracht,wenn möglich wie im
Fig. 6a gezeigt,jedoch nicht niedrigerals in Fig.6b.
Lüftungsgitter Fig. 2
In die Lüftungsöffnungenmüssengeeignete Gitter mit
ausreichender Wärmebeständigkeit angebracht werden,
welcheeine freie Durchströmflächevon wenigstens250
cm2aufweisen.Beachten Sie bitte, daß ein Fliegennetz
hinter den Gittern diese Fläche um bis 50% mindem kann.
Es Wirdempfohlen,die von Electrolux speziellentwickelten
GitternA 1609einzubauen (als D in Fig.6a ersichtlich).
Dabeisollteder RahmenR 1610miteingebautwerden(A
in Fig.6a). Dadurchkönnendie Gitterleichtherausgenom-
men, und Inspektionenund kleine Reparaturenausgeführt
werden, ohne den Kühlschrank
Wenn nicht gewährleistet
(schwerer a ls Luft)durchdasuntereLüftungsgitter n ach
außen abgeleitet werden kann, empfiehlt es sich, ein Loch
von etwa 40 mm im Nischenboden vorzusehen, durch
welches das Gas ins Freie ausströmen kann.
5
in den TECHNISCHEN DATEN ener-
des Kühlschrankes sind vier Kunst-
auszubauen.
ist, daB evtl. ausleckendes Gas
