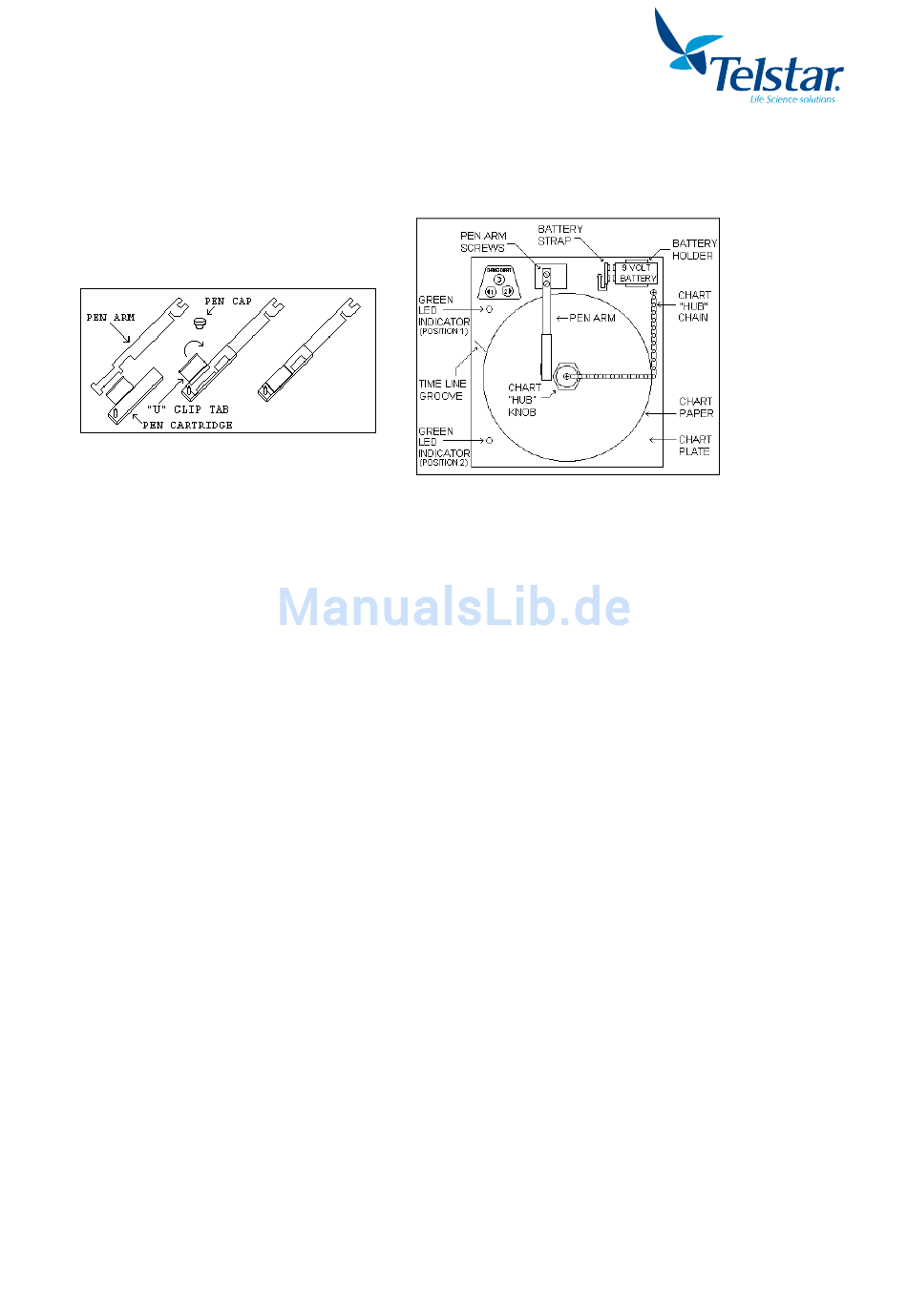

Para una fácil sustitución, se sugiere soltar los dos (2) tornillos que sujetan el brazo de la pluma y se
retire como un conjunto el cartucho de la pluma y el brazo metálico de la pluma. Referirse a la
siguiente figura para la localización de los tornillos del brazo de la pluma.
Libere las lengüetas clip "U" de plástico del cartucho de la pluma de su sujeción en el brazo metálico de
la pluma. Retirar y desechar el cartucho de la pluma vieja. Reemplazar el nuevo cartucho abriendo la
bisagra e insertándolo firmemente alrededor del brazo metálico de la pluma. Referirse a la figura
superior.
6.5.3. CALIBRACIÓN DEL BRAZO DE LA PLUMA
Para chequear y/o ajustar la calibración de la pluma registradora a la graduación mayor de
temperatura del gráfico, mantener presionado el botón "change chart" (#3) hasta que la pluma
empiece a alejarse del gráfico. Una vez que la pluma se haya alejado del gráfico, mantener presionado
de nuevo el botón "change chart" (#3) hasta que la pluma empiece a retroceder hacia el gráfico. La
pluma debería pararse brevemente en la graduación de mayor temperatura del gráfico antes de
continuar en el gráfico para comenzar con el registro. Si la pluma no se para exactamente en esta
localización del gráfico, se puede ajustar o "calibrar" mediante los botones con flecha izquierda (#1) o
derecha (#2).
Cuando la pluma retrocede hacia el gráfico y se para brevemente, tundra aproximadamente cinco (5)
segundos para ajustar la posición de la pluma usando los botones con flecha izquierda y derecha.
Cada vez que el papel gráfico o el cartucho de tinta se cambie, debería asegurarse que cada pluma se
detiene en la graduación de mayor temperatura de la gráfica. En caso contrario, este offset de la
pluma producirá un registro incorrecto de la temperatura en el gráfico.
