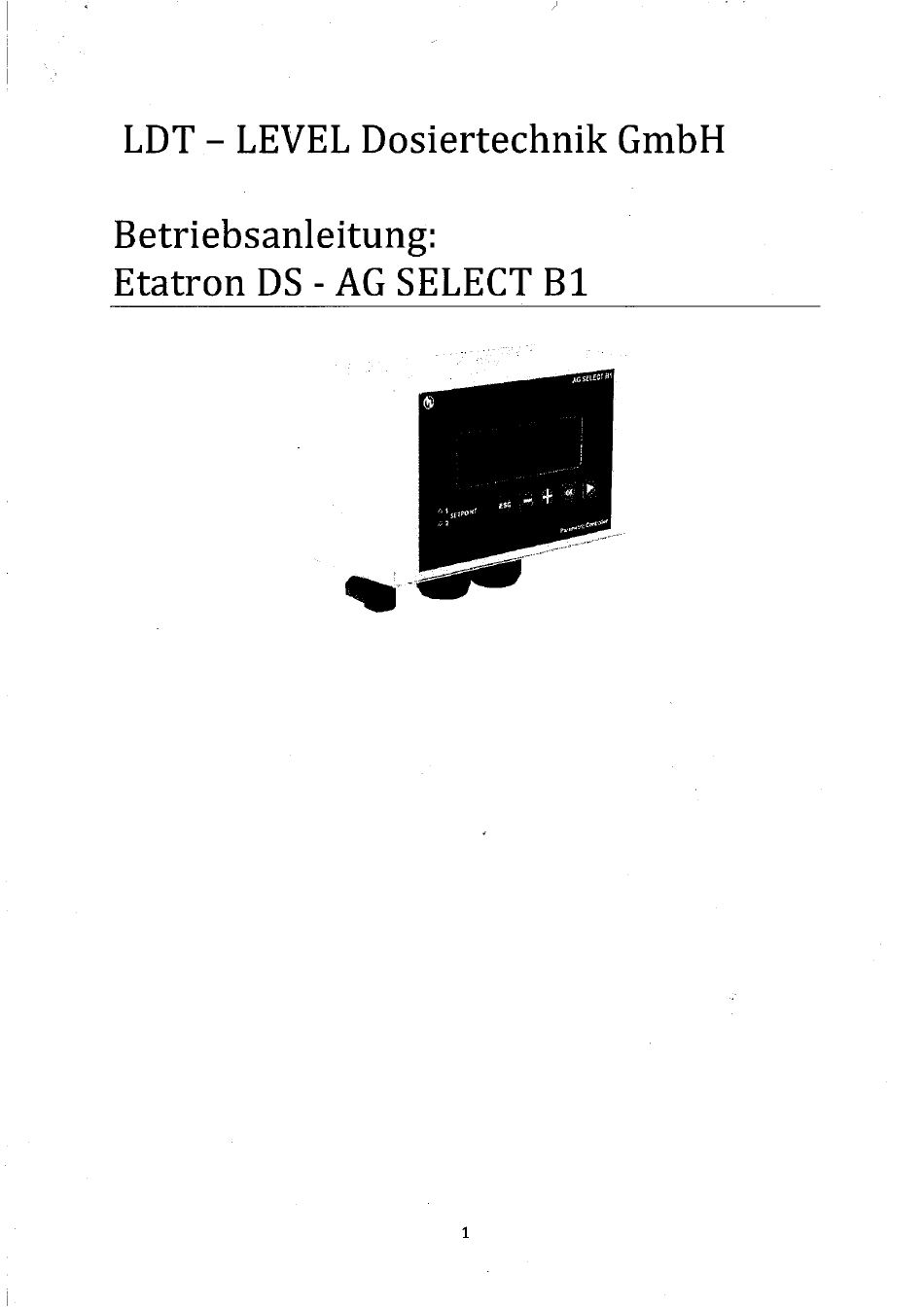

- Seite 1 - LEVEL Dosiertechnik GmbH Betriebsanleitung: Etatron DS - AG SELECT...
-
Seite 2: Inhaltsverzeichnis
Inhalt Allgemeine Information....Technische Daten ..........................Schaltplan Messsonden-Anschlüsse........Beschreibung der Anschlüsse ......... Erläuterung der Bildschirmsymbole ....Bedienfeldbeschreibung..........LED-Sollwertanzeigen ..................Tastatur............................ Abmessungen Standardwerte der Parameter ........Einrichtung/Programmierung des Reglers..................8 Erste Inbetriebnahme des Reglers .. Der Bildschirm die verschiedenen Messmodi ..........Einrichtungsprozedur ...................... -
Seite 3: Allgemeine Information
1 Allgemeine Information Die B-SerieReglerzeichnen sich durch folgende Fähigkeiten aus: • Alle wichtigen Messungen (PH,Redox (mV), Cl (ppm) sind mit nur einem Gerät durchführbar. • Einfache Bedienbarkeit durch zwei verschiedenen Menüführungen: Eine für Grundlegende Einstellungen (BASIC)und eine für ein umfangreicheres Menü (FULL)indem sich alle Parameter einstellen lassen. -
Seite 4: Messsonden-Anschlüsse
Messsonden-Anschlüsse Auf der Rückseite des Gerätes stehen ein BNC-Anschluss, zur Verbindung der pH- und Redox- Messsonden und ein a-Pin Anschluss zur Verbindung einer Chlor-Messsonde zur Verfügung. Das Anschlussschaltbild: Elektrizitätsversorgung am 4-pin Anschluss: Pin 1 - weiß (+5 V) nicht angeschlossen Pin 2- Pin 3- nicht angeschlossen... -
Seite 5: Erläuterung Der Bildschirmsymbole
J13 Aux-Relaisaus an (Dieses Relais ist normalerweise offen) Anschlussklemme Beschreibun 1. Anschluss Relaisausgang Aux 2. Anschluss Relaisausgang Aux J16 Alarm-Relaisanschluss Beschreibung Anschlussklemme Gemeinsam / Common Normalerweise offen (NO) Normalerweise geschlossen (NC) J15 1. Sollwert Relaisausgang Anschlussklemme Beschreibung Gemeinsam / Common Normalerweise offen (NO) Normalerweise geschlossen (NC) J14 2. -
Seite 6: Bedienfeldbeschreibung
Symbol Bedeutung Aktivitätsanzeige (Pfeil nach oben: Erhöhung des Wertes, Pfeil nach unten: Minderung des Wertes) Passwort GSM-Modul verbunden und in Betrieb GSM-Versand Oder Empfang Impulse Bedienfeldbeschreibung SELECT SETPOINT Paramotrie Abb. 3 AG SELECT Bl - Regler LED-Sollwertanzeigen Die Sollwert-LEDs„SETPOINT"1 und 2 zeigen die Aktivität (Über- bzw. Unterschreitung) des jeweiligen Sollwertes an. -
Seite 7: Abmessungen
Abmessungen 90,5 200 mm AG SELECT Parametric Corürolior Abb. 4 Abmessungen des Geräts Standardwerte Parameter Funktion pH-Standard Rx-Standard [mV] CI-Standard [ppm] Setpoint 1 (Sollwert 1) Setpoint 2 (Sollwert 2) Art der Aktion Oxidation Direkt Säure Hysterese 0,05 0.05 Stellzeit von Sollwert 1 und 2 00:03 00:03... -
Seite 8: Einrichtung/Programmierung Des Reglers
Einrichtung/Programmierung des Reglers Die Einstellung der Betriebsart und Parameter des Gerätes erfolgen mit der Tastatur und dem Bildschirm. 8.1 Erste Inbetriebnahme des Reglers Der Regler kann unter der Verwendung der Anfangskonfiguration der Parameter eine der drei verfügbaren Messungendurchführen, PH, Redox(Rx)OderChlor(Cl). Bei dem ersten Anschalten des Gerätes Wird der Nutzer gebeten die Art der Messung auszuwählen. -
Seite 9: Einrichten Des Reglers
Mit der „+" und „-"-Taste können Werte verändert werden, mit der kann zwischen verschieden Feldern durchgeschaltet werden (Z.B. Stunden und Minutenfeld). 8.3.1 Einrichten des Reglers Drücken Sie die Taste „OK" im Messmodus (Falls Sie nicht im Messmodus sind gelangen Sie durch evtl. mehrmaliges drücken der „ESC"-Taste dorthin). - Seite 10 Nun kann die Einheit mit der die Temperatur gemessen Wird (oc Oder OF)mit der „+" Oder „-„ Taste gewählt und mit der Taste „OK" bestätigt werden. Jetzt kann Temperaturkompensation eingestellt werden, diese kann durch eine mit einem PTIOO Oder PT1000-Messfühler gemessene Oder durch eine manuell eingestellte Temperatur erfolgen.
- Seite 11 10. Wenn der „FULL"-Modus ausgewählt wurde, kann nun der Ausgang out3, über den eine Flockungsmitteldosierung Ouk 3 Oder eine Elektrodenreinigungsfunktion angesteuert werden kann, eingestellt werden: Bei „OFF" ist der Ausgang deaktiviert. Mit „OK" Wird das FLOCC. ouE3 SETUP-Menü dann verlassen. Wenn mit der „+"...
-
Seite 12: Nun Wird Die Aktivierungsdauer
10.1.1. Nun Wird die Aktivierungsdauer eingestellt: Reinigungsfunktion kann Dauer Ouk 3 Oä IH Auxausgangsaktivierung in Sekunden eingestellt werden. Dies geschieht mit der „+" Oder „-U-Taste, bestätigt Wird mit der Taste „OK". Flockungsmittelfunktion 10.1.2. kann Aktivierungsdauer in Stunden und Minuten eingestellt 0ä:dH werden. -
Seite 13: Einrichten Der Sollwerte
8.3.3 Einrichten der Sollwerte Nachdem dem Kalibrieren des Reglers können die Sollwerte eingestellt werden. Das Gerät bietet 2 voneinander unabhängige Sollwerte, die 2 zugehörige Relais-Ausgänge steuern. Die SETPOINT' Sollwerte können in dem Menüpunkt „SETPOINT 1" bzw. „SETPOINT2" programmiert werden. Hier Wird beschrieben wie der erste Sollwert eingestellt wird. Für den 2. Sollwert (SETPOINT 2) ist die Prozedur dieselbe! Drücken Sie im Messmodus (Falls Sie nicht im Messmodus... -
Seite 14: Konfigurieren Des Alarms
6. Wenn der proportionale-Modusgewähltwurde, müssen4 Parametereingestelltwerden, damit der TTL-Ausgang korrekt arbeitet: Der Bildschirm zeigt 80 „WIDTHU, Hier kann Impulslänge eingestellt werden Der Messwert ab der mit der maximalen Frequenz betrieben wird: TTLf Mit der „+t' Oder „-"-Taste kann der Messwert ab dem mit maximaler Frequenz betrieben Wird eingestellt und mit „OK"... -
Seite 15: Konfigurieren Der Stromausgänge
Wenn die „ALARM" Meldung während dem normalen Betrieb angezeigt wird, schalten entsprechenden Relaiskontakte (Fernanzeige). Level Alarm bei einer der Pumpen die mit dem Sollwert 1 Oder 2 verknüpft Sind, der Aux- Ausgang geht von normal geöffnet zu normal geschlossen Der Maximum Alarm ist aktiviert, wenn... -
Seite 16: Näherungsschalter
Näherungsschalter Der Regler verfügt über einen als „REMOTE" bezeichneten Eingang, an den ein Näherungsschalter (siehe Abb. 1) angeschlossenwerden kann. Dieser kann in den Messsondenhalter eingesetzt werden und so das Vorhandensein von Wasser anzeigen. Um den Regler zu aktivieren, sollte der Annäherungssensor/schalter auf normal geschlossen gestellt werden (Kabelbruchsicher). -
Seite 17: Entfernen Der Mmc-Karte
8.6.2 Entfernen der MMC-Karte Während das Gerät angeschaltet ist, drücken Sie die „SW"-Taste bis die LEDanfängt zu blinken, nun kann die MMC-Karte sicher entfernt werden. WARNUNG! Um den Verlust der aufgezeichneten Daten zu vermeiden, ist es notwendig zwei AA-Batterien in das in Abb. -
Seite 18: 11 Anzeigen Der Firmware-Version
• tm Rx Oder CI-Modus: der erste Kalibrierungspunkt (nicht der Nullpunkt) Wenn die Passworteingabe gewählt wurde, muss das Passwort wie in Punkt 8.3.1 beschrieben eingegeben werden um das reguläre Menü zu erreichen. 11 Anzeigen der Firmware-Version Drücken Sie im Messmodus gleichzeitig die „+" und Taste, auf dem Bildschirm Wird dann...
