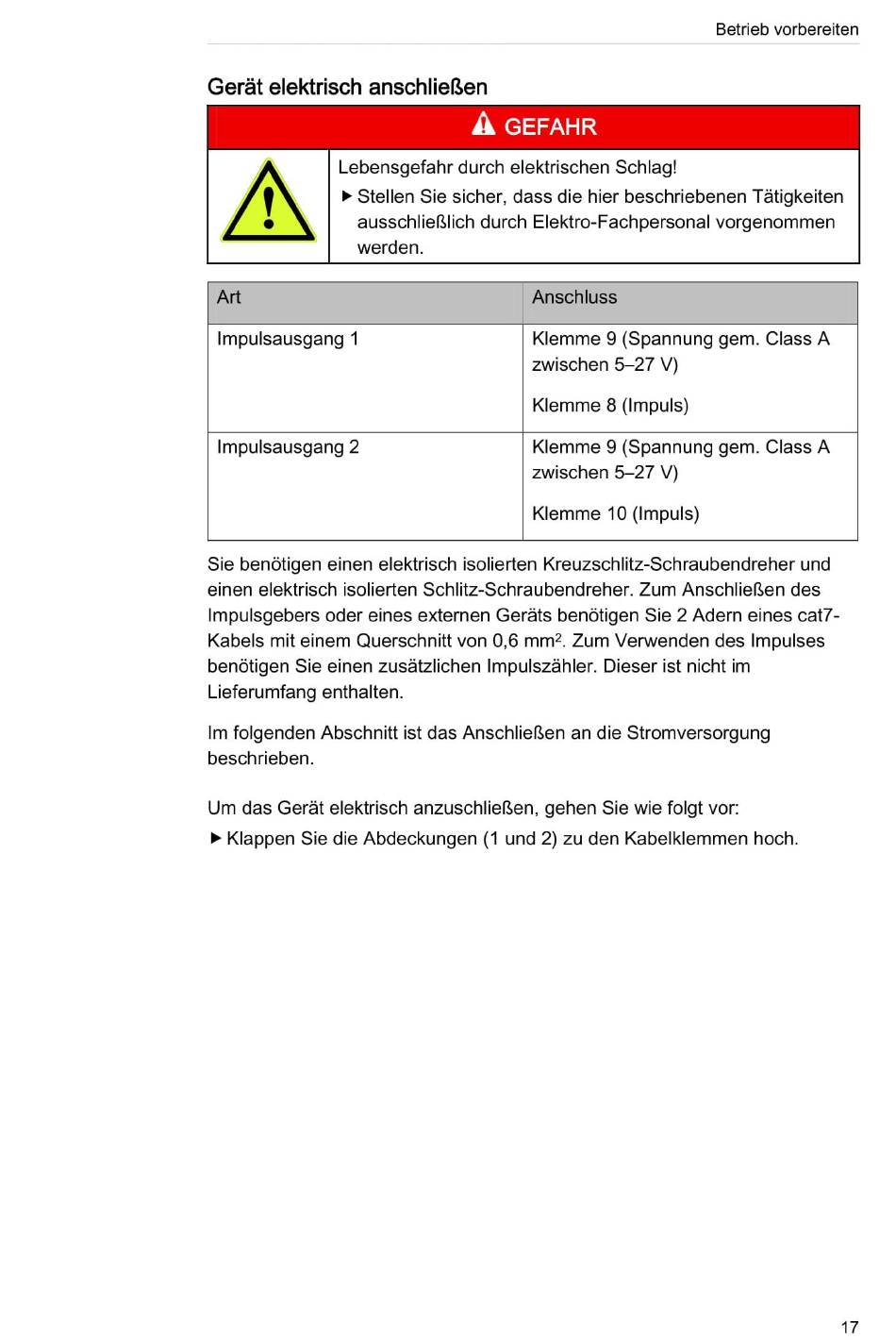

Gerät elektrisch anschließen
Lebensgefahr durch elektrischen Schlag!
Stellen Sie sicher, dass die hier beschriebenen Tätigkeiten
ausschließlich durch Elektro-Fachpersonal
werden.
Art
Impulsausgang 1
Impulsausgang 2
Sie benötigen einen elektrisch isolierten Kreuzschlitz-Schraubendreher
einen elektrisch isolierten
Impulsgebers Oder eines externen Geräts benötigen Sie 2 Adern eines cat7-
Kabels mit einem Querschnitt von 0,6 mm2. Zum Verwenden des Impulses
benötigen Sie einen zusätzlichen Impulszähler. Dieser ist nicht im
Lieferumfang enthalten.
1m folgenden Abschnitt ist das Anschließen an die Stromversorgung
beschrieben.
Um das Gerät elektrisch anzuschließen, gehen Sie wie folgt vor:
Klappen Sie die Abdeckungen (1 und 2) zu den Kabelklemmen hoch.
GEFAHR
Anschluss
Klemme 9 (Spannung gem. Class A
zwischen 5—27V)
Klemme 8 (Impuls)
Klemme 9 (Spannung gem. Class A
zwischen 5—27V)
Klemme 10 (Impuls)
Schlitz-Schraubendreher.
Betrieb vorbereiten
vorgenommen
und
Zum Anschließen des
17
