Reltech RWDZ2-MID Original Montage- Und Gebrauchsanleitung
Energiemessgerät
Inhaltszusammenfassung für Reltech RWDZ2-MID

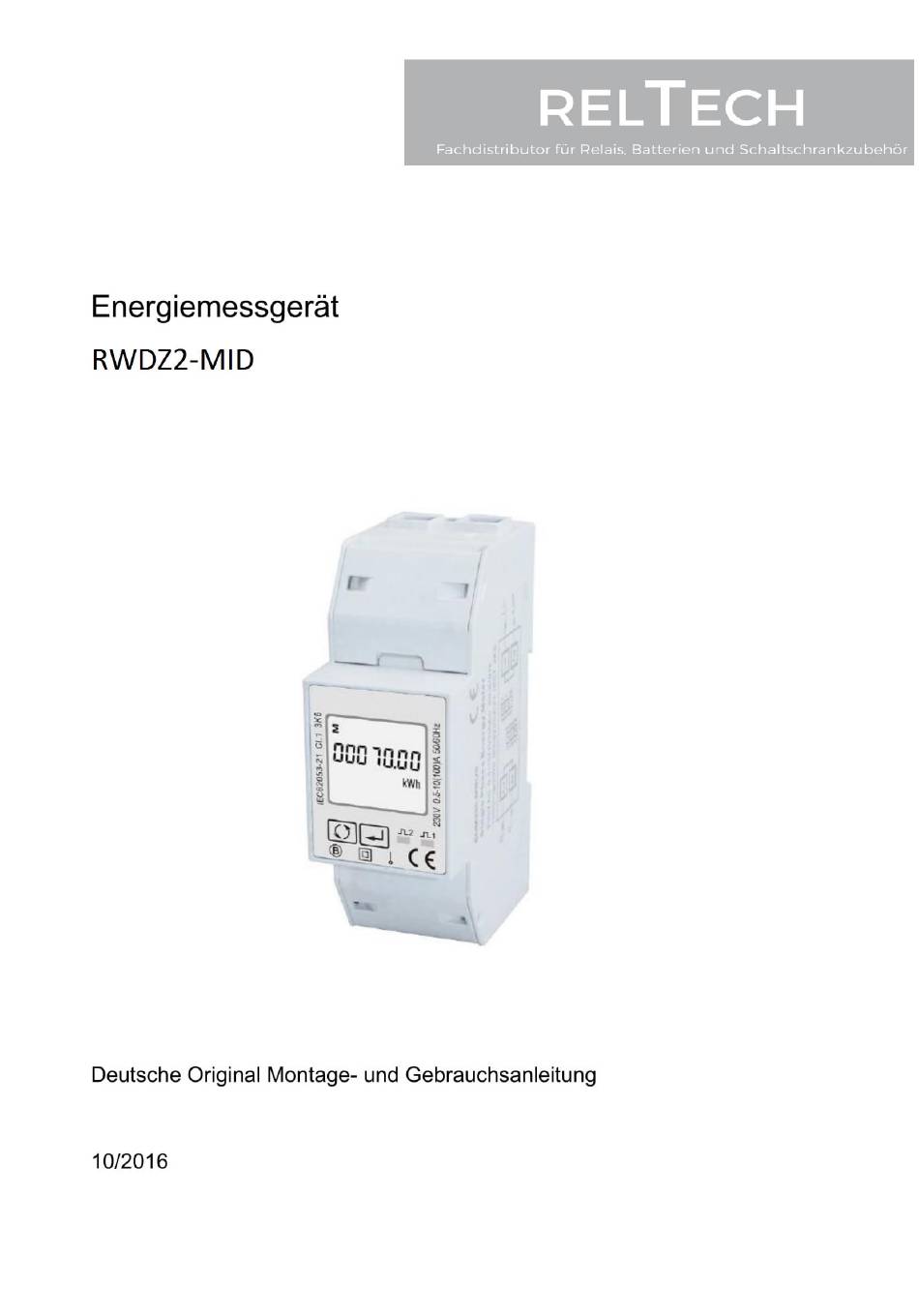

- Seite 1 REL TECH Fachdistributor für Pclais. Batterien Schaltschrankzubehör Energiemessgerät RWDZ2-MlD Deutsche Original Montage- und Gebrauchsanleitung 10/2016...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Hinweise zur Anleitung und zum Anleitung verfügbar halten . Gestaltungsmerkmale im Text..........Herstelleradresse Sicherheit Bestimmungsgemäßer Gebrauch Pflichten Betreibers Qualifikation des Personals ......Verbot eigenmächtiger Umbauten Oder Veränderungen . Hinweis auf Restgefahren Grundlegende Sicherheitshinweise ..............7 Gestaltungsmerkmale der Warnhinweise.............9 Gestaltungsmerkmale der Hinweise auf Sachschäden....... Beschreibung ............ - Seite 3 Einsatzbereich Geräts ..............25 Messbereich Geräts..26 Genauigkeit des Geräts......27 Eichung des Gerätes ........Anschlussbilder....28...
-
Seite 4: Anleitung Verfügbar Halten
Hinweise zur Anleitung und zum Hersteller Hinweise zur Anleitung und zum Hersteller Diese Montage- und Gebrauchsanleitung hilft Ihnen bei der bestimmungsgemäßen, sicheren und wirtschaftlichen Verwendung des Prüfgeräts RWDZ2-MlD, in dieser Anleitung kurz „Geräf' genannt. Diese Anleitung wendet sich an jede Person, die folgende Tätigkeiten mit und am Gerät vornimmt: •... - Seite 5 Hinweise zur Anleitung und zum Hersteller Gestaltungsmerkmale im Text Verschiedene Elemente dieser Anleitung sind mit festgelegten Gestaltungsmerkmalen versehen. So können Sie die folgenden Elemente leicht unterscheiden: normaler Text „Tasten" und „Menüs" • Aufzählung der ersten Ebene —Aufzählung der zweiten Ebene Handlungsschritte Diese Hinweise geben Ihnen zusätzliche Informationen zur Verwendung Geräts.
-
Seite 6: Sicherheit
Sicherheit Sicherheit Bestimmungsgemäßer Gebrauch Das Prüfgerät RWDZ2-MlDdient zum Messen, Anzeigen und Übertragen elektrischer Kenngrößen im gewerblichen und privaten Bereich. Es darf nur durch Elektro-Fachpersonal montiert, angeschlossen und eingestellt werden. Das Gerät dient zum Einsatz in einphasigen Wechselstrom-Stromnetzen Neutralleiter. Gerät kann in Wechselstrom-Stromnetzen bis zu 100 A Stromstärke eingesetzt werden. -
Seite 7: Hinweis Auf Restgefahren
Sicherheit Hinweis auf Restgefahren Das Gerät ist nach dem Stand der Technik, den anerkannten sicherheitstechnischen Regeln und den relevanten Normen gebaut. Gefahrenquellen wurden möglichst konstruktiv beseitigt Oder durch entsprechende Einrichtungen gesichert. Dennoch können bei der Arbeit am Gerät Restgefahren auftreten. Gefahren für Personen bzw. - Seite 8 Sicherheit Verletzungsgefahr vermeiden • Quetschgefahr bei unsachgemäßem Montieren. Montieren Sie das Gerät nur wie in dieser Anleitung beschrieben. Umweltschäden vermeiden • Bei unsachgemäßer Entsorgung können Umweltschäden entstehen. Beachten und befolgen Sie beim Entsorgen des Geräts die am Einsatzort geltenden Bestimmungen. Setzen Sie sich mit dem Hersteller in Verbindung, um Angaben zu den verwendeten Materialien zu erhalten.
-
Seite 9: Gestaltungsmerkmale Der Warnhinweise
Sicherheit Gestaltungsmerkmale der Wamhinweise GEFAHR Hinweise mit dem Wort GEFAHR warnen vor einer gefährlichen Situation, die zum Tod Oder zu schweren Verletzungen führt. A VORSICHT Hinweise mit dem Wort VORSICHT warnen vor einer Situation, die zu leichten Oder mittleren Verletzungen führen kann. -
Seite 10: Beschreibung
Beschreibung Beschreibung Lieferumfang Folgende Teile sind im Lieferumfang enthalten: • das Gerät RWDZ2-MlD • diese Anleitung Werkzeug und Anschlusskabel sind nicht im Lieferumfang enthalten. Aufgabe und Funktion Das Prüfgerät RWDZ2-MlD Wird an einer Tragschiene nach EN 50022 montiert. Das Gerät dient zum Messen, Anzeigen und Übertragenelektrischer Kenngrößen von einphasigen Wechselstrom-Stromnetzen mit Neutralleiter. -
Seite 11: Übersicht
Beschreibung Übersicht 70.00 Bedeutung Display Befestigung für Plombe Obere Anschlüsse Tasten Gehäuse Untere Anschlüsse (nicht sichtbar) Abdeckungen zu Kabelklemmen Angaben zum Gerät sind auf der Vorderseite neben dem Display angebracht. Sie ersetzen ein Typenschild. Folgende Angaben sind vorhanden: • Hersteller (oberhalb des Displays) •... -
Seite 12: Bedienelemente
Beschreibung Bedienelemente Tasten auf dem Gerät Aussehen Benennung Funktion Scroll- • Aufrufen der einzelnen Messwerte Taste Reset- Taste • Durch längeres Drücken das den Resetzähler auf 0 Setzen... - Seite 13 Beschreibung Anzeigen auf dem Display äT:31MPEXPMDISLJU2 o PF Hz MkVArh MkWho Bedeutung 7-stellige Segmentanzeige Summenzeichen Nicht verwendet Import- Oder Export Informationen Gespeicherte Werte Impulsausgang aktiv Einheitsangabe [kWh Oder MWh] Oder [kVArh Oder MVArh] Frequenz [Hz] , Leistungsfaktor [PF] Grafische Darstellung Leistungsfaktor Datenübertragung über die RS485-Schnittstelle aktiv Nicht verwendet...
-
Seite 14: Gerät Lagern Und Transportieren
Gerät lagern und transportieren Gerät lagern und transportieren Lagern Sie das Gerät in einer Verpackung, die gegen Stöße schützt. Lagern Sie das Gerät nur unter folgenden Bedingungen: • Lagertemperatur: —40oc bis +70 oc • Relative Luftfeuchtigkeit: 0 bis 95 %, nicht kondensierend Transportieren Sie das Gerät in einer Verpackung, die gegen Stöße schützt. -
Seite 15: Betrieb Vorbereiten
Betrieb vorbereiten Betrieb vorbereiten Gerät montieren Das Gerät darf nur an Einsatzorten mit den folgenden Eigenschaften betrieben werden: • Betriebstemperatur +23 oc ± 2 oc • Umgebungstemperatur —25 oc bis +55 oc • Relative Luftfeuchtigkeit: 0 bis 95 %, nicht kondensierend •... - Seite 16 Betrieb vorbereiten Drücken Sie das Gerät gegen die Tragschiene, bis die beiden Rasten (2) hörbar einrasten (2.). IJm die sichere Befestigung zu prüfen, ziehen sie leicht am Gehäuse. Das Gerät darf sich nicht von der Tragschiene lösen. Die Illustration zeigt sinngemäß nur die Vorgehensweise der Installation und handhabe, die Geräteabbildung entspricht dabei nicht zwingend...
-
Seite 17: Gerät Elektrisch Anschließen
Betrieb vorbereiten Gerät elektrisch anschließen GEFAHR Lebensgefahr durch elektrischen Schlag! Stellen Sie sicher, dass die hier beschriebenen Tätigkeiten ausschließlich durch Elektro-Fachpersonal vorgenommen werden. Anschluss Klemme 9 (Spannung gem. Class A Impulsausgang zwischen 5—27V) Klemme 8 (Impuls) Impulsausgang 2 Klemme 9 (Spannung gem. Class A zwischen 5—27V) Klemme 10 (Impuls) Sie benötigen einen elektrisch isolierten Kreuzschlitz-Schraubendreher... - Seite 18 Betrieb vorbereiten Lösen Sie die Schraube der gewünschten Kabelklemme mit einem elektrisch isolierten Schraubendreher. Stellen Sie sicher, dass das Anschlusskabel auf etwa 5 - 10 mm abisoliert ist. Schieben Sie das Anschlusskabel in die Kabelklemme 25mm2. Ziehen Sie die Schraube der Kabelklemme handfest Wiederholen Sie diese Schritte für die übrigen Anschlüsse.
- Seite 19 Betrieb vorbereiten Nachdem das Gerät an die Stromversorgung angeschlossen ist, Wird ein Testbild angezeigt. Das Testbild enthält alle Anzeigen des Displays. Eine Beschreibung der Anzeigen finden Sie ab Seite 13. ET81MPExpMD1jun2 PF Hz MkVArh MkWh Prüfen Sie auf dem Testbild, 0b alle Elemente korrekt angezeigt werden. Nach etwa drei...
-
Seite 20: Ein Externes Gerät Anschließen
Betrieb vorbereiten Ein externes Gerät anschließen Zum Auswerten der von Gerät gesendeten Impulse ist ein externer Impulszähler erforderlich. Der Impulszähler ist nicht im Lieferumfang enthalten. Informationen zu möglichen externen Geräten finden Sie im Download- Bereich der Internetseite Herstellers. Dort finden Sie auch Hinweise korrekten... -
Seite 21: Das Scroll-Menu
Betrieb vorbereiten Scroll-Menu Um durch das Menü zu klicken, drücken Sie die Scroll-Taste Das automatische Scroll-Menu Wird ihnen ab Seite 32 beschrieben. Elektro-Fachpersonal darf Einstellungen im Setup-Menü ändern. Die Import kWh werden ihnen Angezeigt. Hier Wird Ihnen die kumulierte Wirkleistung Gesamt in [kWh] angezeigt. -
Seite 22: Einstellungen Am Gerät
Einstellungen am Gerät vornehmen Einstellungen am Gerät vornehmen Es lassen sich keine Einstellungen vornehmen. Betrieb GEFAHR Lebensgefahr durch elektrischen Schlag! Führen Sie nur die hier beschriebenen Tätigkeiten durch. Stellen Sie sicher, dass alle anderen Tätigkeiten nur von Elektro-Fachpersonal durchgeführt werden. Wenn Sie keine Qualifikation als Elektro-Fachkraft haben, dürfen Sie nur die... -
Seite 23: Fehler Oder Störungen Beheben
Fehler Oder Störungen beheben Fehler Oder Störungen beheben GEFAHR Lebensgefahr durch elektrischen Schlag! Stellen Sie sicher, dass die hier beschriebenen Tätigkeiten ausschließlich durch Elektro-Fachpersonal vorgenommen werden. Mögliche Ursache Merkmal Abhilfe Das Display zeigt Gerät ist nicht Lassen Sie das Gerät durch nichts korrekt angeschlossen. -
Seite 24: Nach Dem Betrieb
Nach Betrieb Nach Betrieb GEFAHR Lebensgefahr durch elektrischen Schlag! Stellen Sie sicher, dass die hier beschriebenen Tätigkeiten ausschließlich durch Elektro-Fachpersonal vorgenommen werden. Gerät ausschalten Das Gerät ist ständig eingeschaltet, so lange es an die Stromversorgung angeschlossen ist. Lassen Sie das Gerät durch Elektro-Fachpersonal vom Stromnetz trennen. -
Seite 25: Technische
Technische Daten Technische Daten Maße Gewichte 45tnm 36rnm 99mm Height 99m m Width 36m m Depth 63mm Die Gerätebefestigung erfolgt an einer 35 mm Tragschiene nach EN 50022. Das Gerät wiegt 0, 160 kg. Einsatzbereich des Geräts Das Gerät darf nur an Einsatzorten mit den folgenden Eigenschaften betrieben werden: •... - Seite 26 Technische Daten Messbereich des Geräts Kenngröße Messbereich Oder Einheit Spannung und Stromstärke Netzspannung 176 - 276 V AC Frequenz Frequenz 50 Hz oder 60 Hz ± 10 % Energie Aktuelle Aufnahmeleistung O - 99.999,99 Aktuelle Abgabeleistung O - 99.999,99 Aufgenommene Blindleistung O - 99.999,99 kVAr Abgegebene Blindleistung...
-
Seite 27: Genauigkeit
Eichung des Gerätes nur MID Version Genauigkeit des Geräts Die Genauigkeit des Geräts übertrifft Klasse 1 („Klasse B"). Die berechneten Werte können um ± 1 % von den tatsächlichen Werten abweichen. Die einzelnen Messwerte werden mit folgenden Genauigkeiten ermittelt: Kenngröße Genauigkeit Spannung % des... - Seite 28 Anschlussbilder Anschlussbilder Anschlussbild einphasiges System mit Neutralleiter L-out N-out L-in N-in...
