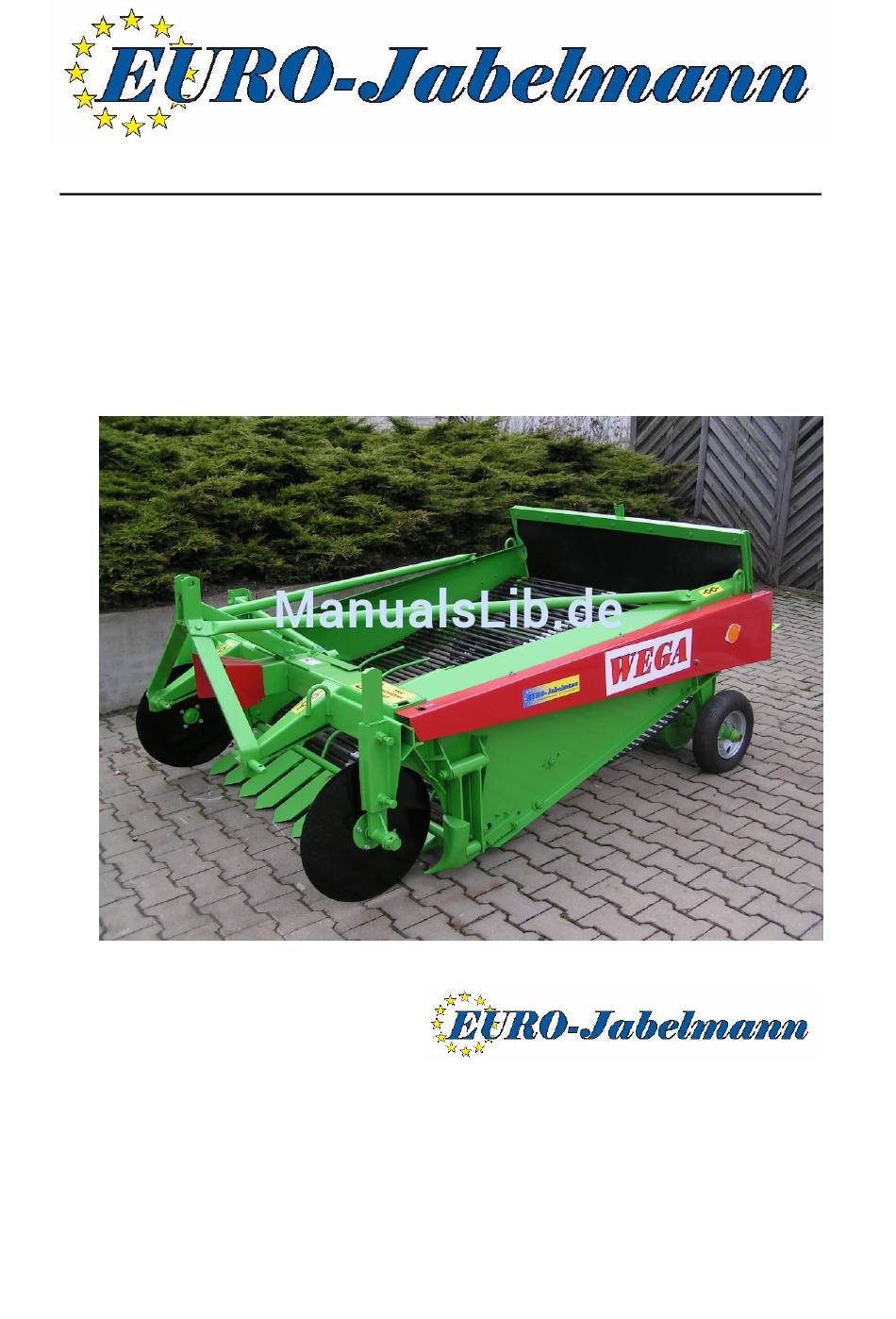

- Seite 1 Bedienungsanleitung und Ersatzteilliste EURO- Siebkettenroder UNIA WEGA 1400 L Wilsumer Str. 30 49847 Itterbeck Tel. 05948-9339-0 Fax 9339-25 www.euro-jabelmann.de www.unia-euro-jabelmann.de...
-
Seite 2: Inhaltsverzeichnis
Inhalt Seite Konformitätserklärung ........3 Einleitung ............4 Bestimmungsgemäße Verwendung ..... 4 Technische Daten ..........5 Sicherheitshinweise ..........5 Lieferumfang ............6 Handhabung ............6 Inbetriebnahme und Betrieb ........ 6 Wartung und Reparatur ........7 Garantie .............. 7 Zeichnungen ............8 Ersatzteile ............ -
Seite 3: Konformitätserklärung
Veurink GmbH Wilsumer Str. 30 49847 Itterbeck erklären hiermit, daß das Produkt Maschine: Siebkettenroder Typ: UNIA Wega 1400 L Serien Nr: -------------------------------------- folgenden einschlägigen Bestimmungen entspricht: EG-Richtline Maschinen i.d.F. 91/368/EWG Angewendete harmonisierte Normen: EN 292 Teil 1 und 2; Sicherheit von Maschinen, Grundbegriffe, Allgemeine Gestaltungsleitsätze... -
Seite 4: Einleitung
Einleitung Allgemeines Lesen Sie bitte vor der ersten Inbetriebnahme die Betriebsanleitung des Gerätes. Nur die sorgfältige Beachtung der nachstehenden Vorschriften und Hinweise garantiert einen störungs- und unfallfreien Einsatz und eine lange Lebensdauer. In der Betriebsanleitung verwendete Symbole und Definitionen Vorsicht: Lebens- und Verletzungsgefahr! - Dieses Symbol kenn- zeichnet Gefahren für Körper und Gesundheit durch reißende und einziehende Walzen. -
Seite 5: Technische Daten
3. Technische Daten Einzelaufstellung Masseinheit Wert Ausmasse - Länge 2.80 - Breite 1.80 - Höhe 1.12 Masse Lagerungsfläche Zapfwellen-Umdrehung Max 540 Transportgeschwindigkeit Km/h bis 12 Arbeitsgeschwindigkeit Km/h Leistungsfähigkeit ha/h 0,3-0,5 Bedienung Personen 4. Sicherheitshinweis Vor Inbetriebnahme ist das Handbuch von jeder Person, die Tätigkeiten mit der Maschine ausführt, sorgfältig zu lesen. -
Seite 6: Lieferumfang
Zum Betrieb ausschließlich ein Gelenkwelle mit Abschersicherung Verwenden. Reparaturen nur von geschultem Personal durchführen lassen! Lieferumfang Der Siebkettenroder wurde nach gründlicher Endkontrolle in ordnungs- gemäßem Zustand ausgeliefert. Ein Gelenkwelle mit Abschersicherung kann gegen geliefert werden ( Aufpreis ) . Bitte achten Sie beim Empfang auf eventuelle Transportschäden, und reklamieren Sie, falls erforderlich, beim Auslieferer. -
Seite 7: Wartung Und Reparatur
Wartung und Reparatur Immer vor Reparatur-, Wartungs- und Reinigungsarbeiten Motor abstellen und Zündschlüssel abziehen. Reparaturen Reparaturen nur von geschultem Personal durch führen lassen! Garantie Als vereinbart gilt eine Gewährleistung für Werkstoff und Verarbeitung nach unseren Verkaufs- und Zahlungsbedingungen. Keine Gewährleistung tritt ein bei: nicht bestimmungsgemäßer Verwendung, Nichtbeachtung der Betriebsanleitung,... -
Seite 8: Zeichnungen
Nr Bezeichnung Anzahl Bestellnr. Achse kpl. 5640/40-00-200.00 Rad kpl. 5648/15-00-200.00 Narbenhalter 5640/00-02-300.00 U-Scheibe 36 5648/15-00-003.00 Distanzstück 5648/15-00-002.00 Achshalter 5648/40-30-300.0 1 EURO – Jabelmann 8... - Seite 9 Gehäuselager UC 206 Lager 206 pp UC 206 PP206 SchraubeMlOx2ODIN93l Feder-Scheibe 10,2 10 SchraubeMl2x4ODIN93l 11 Feder-Scheibe 12,2 12 Mutter M12 13 Abstreiferblock Links 090.21.080.00 14 Abstreifergummi 090.21.080.02 16 Abstreiferblock Rechts 090.21.090.00 18 Stahlleiste 564040-00-016.00 19 Umlenkrolle 5690-43-02-000.00 20 Stützrolle 5699/21-00-600/0 21 Schüttelrolle 5640/43-04-000.00 23 SchraubeM8DIN93l...
-
Seite 10: Ersatzteile
Nr Bezeichnung Anzahl Bestellnr. Getriebegehäuse 5640/02-01-100.00 Hauptwelle (Schütler) 5640/02-01-001.00 Stirnrad Z16 5640/02-01-002.00 Stirnrad Z20 5640/02-01-003.00 Seitenwelle 5640/42-01-004.02 Kettenrad 5640/02-01-007.03 Distanz stück 5640/02-01-006.00 Kugellager 6206 PN/-85/M-86100-1 Kugellager 6005 PN/-85/M-86100-2 10 Wellendichtring A30x47x7 PN-72/M-86964-1 11 Wellendichtring A25x47x7 PN-72/M-86964-2 12 Wellendichtring A30x62x7 PN-72/M-86964-3 13 Sicherungsring innen W62 PN-72/M-851 11-1 14 Sicherungsring innen W47... - Seite 11 17 Passfeder A8x7x22 PN-72/M-85005-1 18 Passfeder A8x7x40 PN-72/M-85005-2 19 Hohlstift 8x35 PN-89/M-85023 20 Ablsschraube AN‘ l 125T BN-71/1902-21 21 Lagersitz 5640/02-02-00 1.00 22 Lager 11-205 11205 fag 23 Distanz ring 5640/02-02-003.00 24 Kurbelstange 5640/42-03-100.02 25 Sicherungsring innen W52 PN-72/M-851 11-5 26 Deckel ASS BN-74/3611-01 27 Kugellager 6205 RS...
- Seite 12 Nr Bezeichnung Anzahl Bestellnr. Rütelbaum 5640/44-00-300.00 Hebelarm 5640/04-00-200.00 Gegenarm 5640/04-00-100.00 Rütelstange rechts 5640/44-00-002.00 Rütelstange links 5640/44-00-00 1.00 Silentblock kpl. 5640/07-00-200.00 Silentblockkpl. 5640/07-00-100.00 SchraubeMl8xl,SxllO Schraube M18x1,5x180 10 Schraube M18x1,SxlOO 11 Mutter M18x1,5 12 Abdeckung 5640/04-00-003/0 13 Schraube M8 x20 14 Mutter M12 15 U-Scheibe 12,2 EURO –...
- Seite 13 16 U-Scheibe 18,3 17 Schraube M10x20 18 Mutter Ml0 19 U-Scheibe 10,2 20 U-scheibe 8,2 21 Abstreiferschar rechts 5640/04-00-500.01 22 Abstreiferschar links 5640/04-00-400.01 23 Scharhalterkpl. 5640/46-00-100.00 24 Schar 5640/06-00-00 1.00 25 Schraube M16x 50 26 Mutter M16 27 U-Scheibe 16,3 28 Feder-Scheibe 10,2 29 Mutter Ml0 30 PlugschaaubeMlOx22DIN6OS...
- Seite 14 Nr Bezeichnung Anzahl Bestellnr. Narbe kpl. 5640/00-02-200.00 Buschse 5648/15-00-002-00 Distanzhülse 5640/00-02-302.00 Narbenabdeckung 5640/00-02-300 Hohlstift 8x40 Halterkpl. 5640/40-02-100.00 Sechscheibe 5640/00-02-003.00 Senkschraube M8x20 MutterM8 10 U-Scheibe 11 Druckplatte 5640/40-00-019.00 12 Schraube M16x60 14 FettnippelM8xl 15 Mutter M16 EURO – Jabelmann 14...
