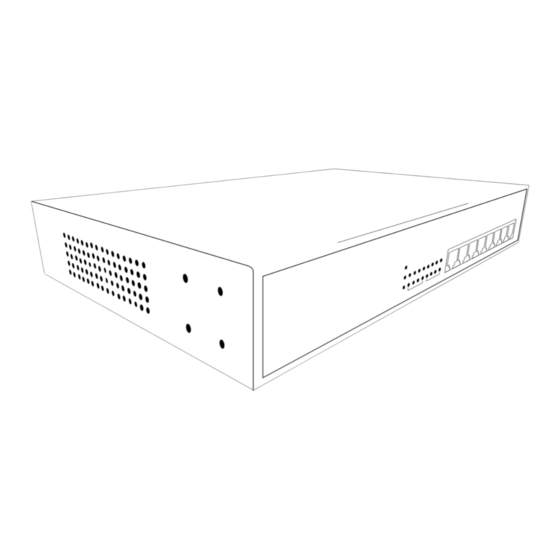

V7 EGS16 Benutzerhandbuch
Quicklinks
Verwandte Anleitungen für V7 EGS16
Inhaltszusammenfassung für V7 EGS16
- Seite 1 EGS16 EGS24 PEGS8 PEGS16...
-
Seite 2: Sicherheitshinweise
1 Einleitung Verpackungsinhalt Hauptmerkmale Vorderes Bedienungsfeld Hinteres Bedienungsfeld 2 Sicherheitshinweise Vor Inbetriebnahme Sicherheit 3 Installation Desktop Installation Montagegestell Erdung 4 Technische Daten... - Seite 3 Verpackungsinhalt • Gigabit Ethernet Switch • Netzkabel • 4 Gummifüße • Montageset (Schrauben, Halterungen) Main Features • Kompatibel mit IEEE 802.3, IEEE 802.3u und IEEE 802.3ab Standards. • 10/100/1000 MBit/s Ethernet-Ports. • Auto-Negotiation-Ports bieten Smart Switching zwischen 10 MBit/s, 100 MBit/s und 1000 MBit/s Hardware. •...
- Seite 4 Vorderes Bedienungsfeld Status Beschreibung Eingeschaltet Power Ausgeschaltet Port ist verbunden und in Betrieb, mit einer Geschwindigkeit von 10/100 MBit/s oder 10/100/1000 MBit/s LED/ACT Port ist nicht verbunden 1000M Blinkt Es werden Daten übertragen Hinteres Bedienungsfeld Stromversorgung: Der Stromversorgungsanschluss dient der Verbindung des Switch mit der Steckdose über das beiliegende Netzteil.
- Seite 5 Vor Inbetriebnahme • Von Feuchtigkeit, Wasser und sonstigen Flüssigkeiten fernhalten. • An einem kühlen Ort mit niedriger Luftfeuchtigkeit aufbewahren. • Von Staub, direktem Sonnenlicht, Heizkörpern und anderen Wärmequellen sowie starken elektromagnetischen Feldern (z. B. Motoren) fernhalten. • Zur Vermeidung von Überhitzung für ausreichend Luftzufuhr sorgen. An der Vorder- und Rückseite mindestens 10 cm Abstand lassen, damit für ausreichend Belüftung gesorgt ist.
- Seite 6 Desktop Installation 1. Entfernen Sie die selbstklebende Folie von den Gummifüßen. 2. Bringen Sie die mitgelieferten Gummifüße an den Versenkungen am Boden des Switch an. 3. Platzieren Sie den Switch auf einem flachen Untergrund, der stabil genug ist, um das Gewicht des Switch zu tragen. Las- sen Sie um den Switch ausreichend Belüftungsraum frei.
- Seite 7 Montagegestell 1. Befestigen Sie die mitgelieferten Halterungen des Montagegestells mit den ebenfalls im Lieferumfang enthaltenen Schrauben an jeder Seite des Switch. 2. Verwenden Sie nach dem Festschrauben der Halterungen am Switch die passenden Schrauben, um die Halterungen am Gestell zu befestigen (nicht im Lieferumfang enthalten). Hinweis: •...
- Seite 8 Erdung Erden Sie das Gerät mithilfe des Erdungskabels am Netzanschluss wie im folgenden Bild angezeigt. Stellen Sie im Voraus sicher, dass die Steckdose ordnungsgemäß geerdet ist. Ausschließlich für die Nutzung in Ihrem Land zugelassen. Verbinden Sie das System erst mit dem Stromnetz, wenn der Gestellrahmen vorschriftsgemäß geerdet ist. Wird dieser Schritt nicht ordnungsgemäß ausgeführt, besteht ernsthafte Gefahr.
- Seite 9 Allgemein Standards IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.1x Protokoll CSMA/CD Ethernet: 10 MBit/s (Halbduplex)/20 MBit/s (Vollduplex) Datenübertragungsrate Fast Ethernet: 100 MBit/s (Halbduplex)/200 MBit/s (Vollduplex) Gigabit Ethernet: 2000 MBit/s (Vollduplex) Topologie Stern Leistung Übertragungsmethode Speichern und weiterleiten MAC Address Learning Self-learning, auto-aging Physische und umgebungsbezogene Sicherheit Wechselstromeingang...
