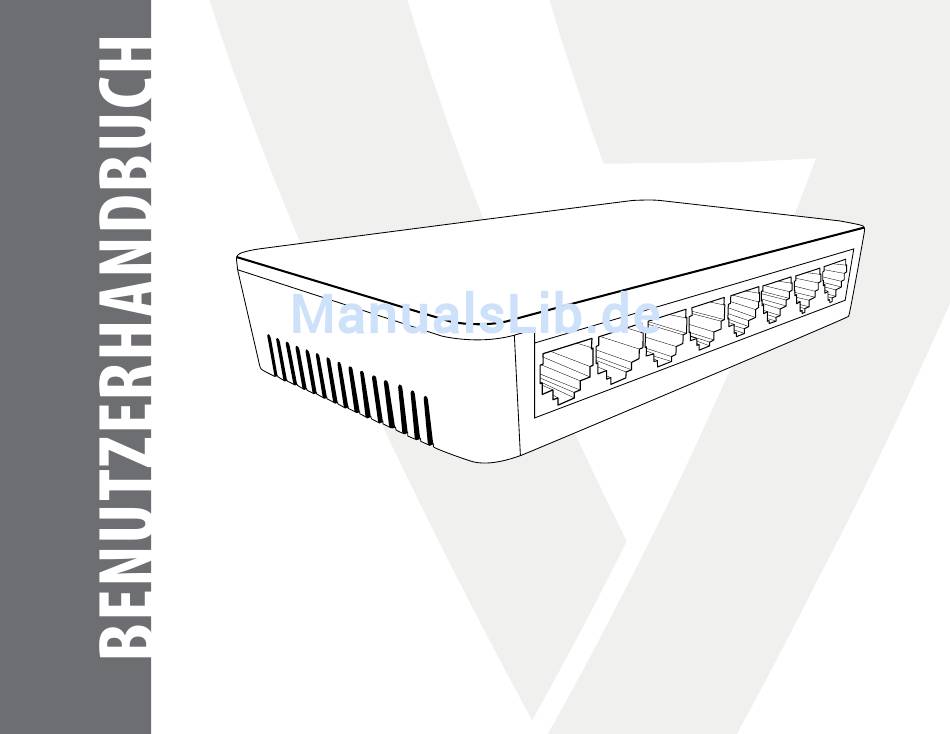

- Seite 1 EGS8 8 Port Gigabit Switch...
-
Seite 2: Installation
1 Einleitung Verpackungsinhalt Hauptmerkmale Vorderes Bedienungsfeld Hinteres Bedienungsfeld 2 Installation Hinweise vor Inbetriebnahme Installation 3 Technische Daten... - Seite 3 Verpackungsinhalt • Desktop-Switch mit 8 Anschlüssen • Netzadapter Hauptmerkmale • Kompatibel mit den Normen IEEE 802.3, IEEE 802.3u und IEEE 802.3ab • Acht Auto-Negotiation-Ports bieten Smart-Switching zwischen 10-Mbit/s-, 100-Mbit/s- und 1000-Mbit/s-Hardware • Unterstützt Auto-MDI/MDIX, sodass keine Crossover-Kabel mehr erforderlich sind •...
- Seite 4 Hinteres Bedienungsfeld LAN 8 LAN 7 LAN 6 LAN 5 LAN 4 LAN 3 LAN 2 LAN 1 Port Beschreibung Strom Netzadapter einstecken, um das Gerät mit Strom zu versorgen Einsatz von Auto-Negotiation-Ethernet-Ports zur Verbindung Ihrer Netzwerkgeräte. Der Status wird durch die entsprechende LED auf der Vorderseite angezeigt...
- Seite 5 Hinweise vor Inbetriebnahme • Von Feuchtigkeit und Wasser fernhalten • An einem kühlen Ort mit niedriger Luftfeuchtigkeit aufbewahren • Von Vibrationen, Staub, direktem Sonnenlicht sowie starken elektromagnetischen Feldern (z. B. Motoren) fernhalten • Zur Vermeidung von Überhitzung für ausreichende Luftzufuhr sorgen Installation Schritt 1: Den mitgelieferten Netzadapter an den Stromanschluss anschließen Alle LEDs blinken kurz, was anzeigt, dass das System zurückgesetzt wird...
- Seite 6 Allgemein Standards IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3x Protokoll CSMA/CD Übertragungsmethode Speichern und weiterleiten MAC-Adressen-Auto-Learning und Auto-Aging Switching-Funktion Halb- und Vollduplex 16 Gbit/s Bandbreite der Rückwandplatine Ethernet: 10 Mbit/s (Halbduplex) 20 Mbit/s (Vollduplex) Datenrate Schnelles Ethernet: 100 Mbit/s (Halbduplex) 200 Mbit/s (Vollduplex) Gigabit Ethernet: 2.000 Mbit/s (Vollduplex) Hardware...
