f) Azimutheinstellung

Die Tonabnehmernadel muss senkrecht zur Rille der Schallplatte stehen, um den Mo-
dulationen der Rillenflanken der Schallplatte korrekt zu folgen.
Der Azimuth wird werksseitig präzise eingestellt. Falls Sie diese Einstellung verändern
wollen, dann befolgen Sie bitte die nachfolgenden Anleitungen.
Schritt 1:

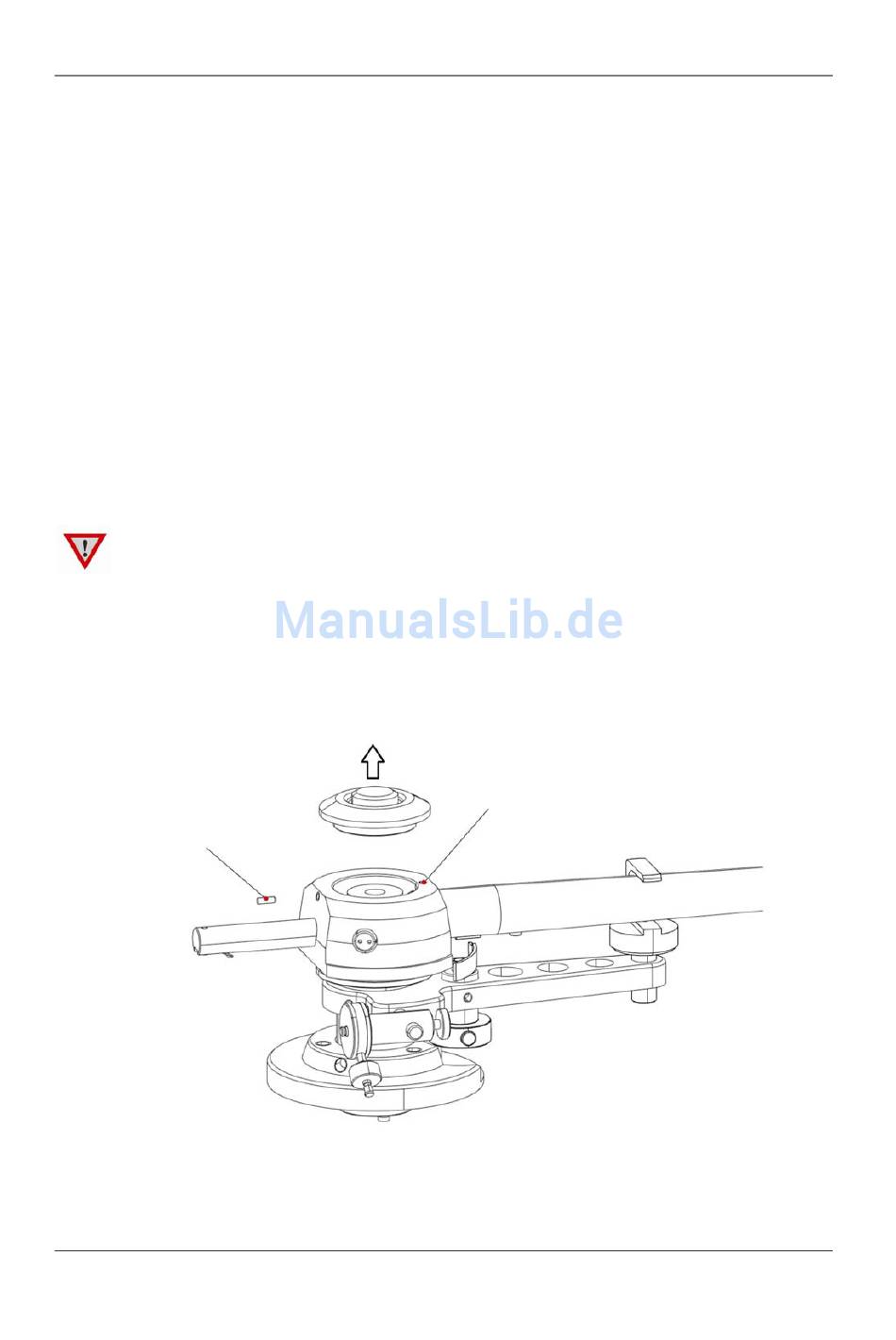

Lösen Sie die kleine Sicherungsschraube des Tonarmlagers mit Hilfe des im Zube-
hör mitgelieferten 1,5 mm Innensechskantschlüssels. Heben Sie dann vorsichtig die
Abdeckung des Tonarmlagers zusammen mit der Schraube des Tonarmlagers an und
legen Sie beide an einem sicheren und sauberen Platz ab.
Schritt 2:
Lösen Sie die kleine Azimuth Einstellschraube mit Hilfe des als Zubehör mitgeliefer-
ten 1,5 mm Innensechskantschlüssels.
Achtung! Entfernen Sie die Schraube nicht vollständig!
Nehmen Sie die Schraube nur soweit heraus, um das Tonarmrohr ohne Kraftaufwand
drehen zu können und den Azimuth in die korrekte Position zu stellen. Die korrekte
Position kann von vorne überprüft werden, vorzugsweise mit der Nadel auf einem
Spiegel, welcher auf dem Plattenteller positioniert ist.
Tonarmlager-
Sicherungsschraube
Audio Reference GmbH, Alsterkrugchaussee 435, D-22 335 Hamburg, Tel. +49 (0)40 / 53320-359,
Fax +49 (0) /53320-459, E-Mail: service@audio-reference.de, Web: www.audio-reference.de
Bedienungsanleitung – EAT C‐Sharp
Azimuth-Einstellschraube
