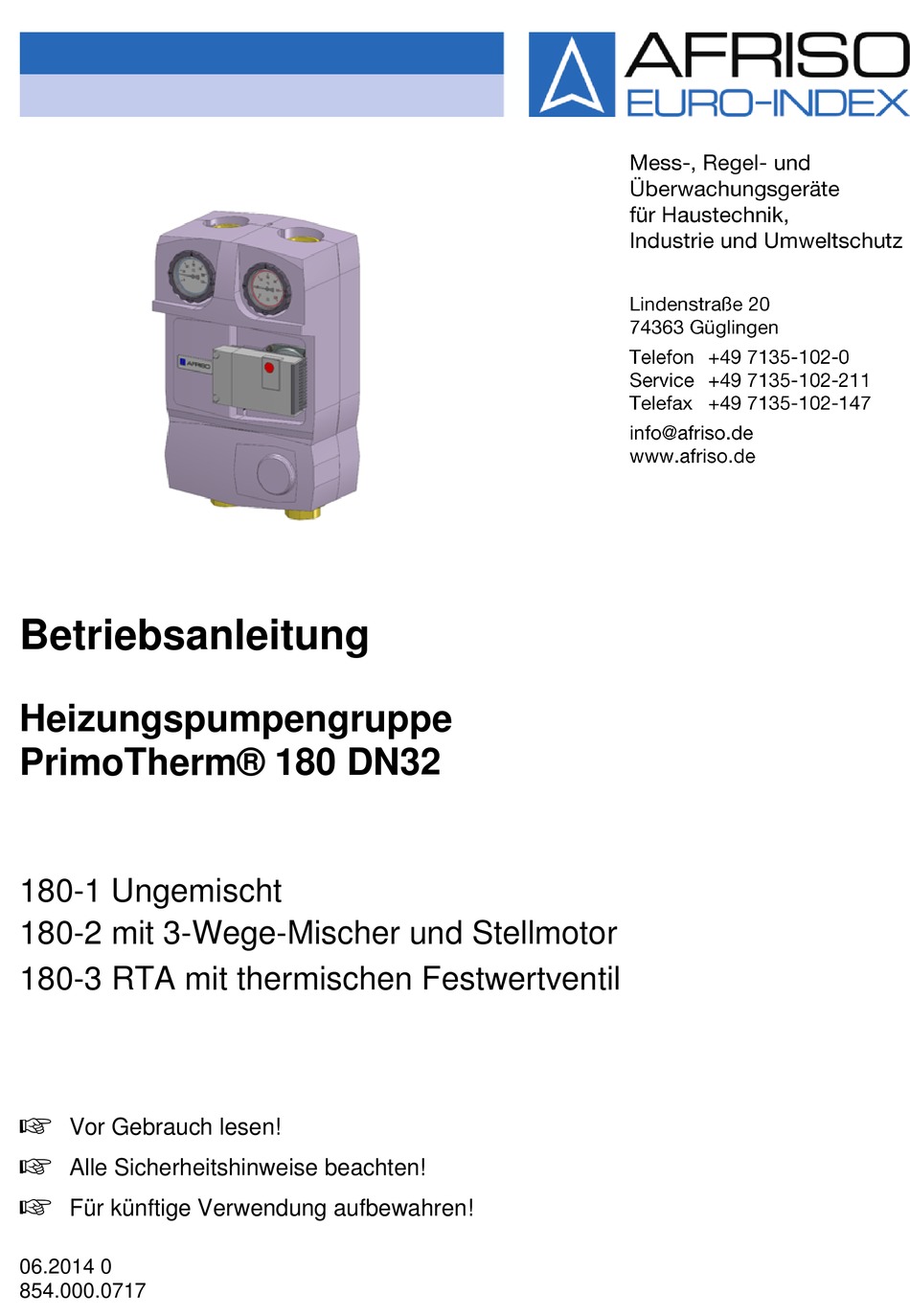

- Seite 1 Betriebsanleitung Heizungspumpengruppe PrimoTherm® 180 DN32 180-1 Ungemischt 180-2 mit 3-Wege-Mischer und Stellmotor 180-3 RTA mit thermischen Festwertventil Vor Gebrauch lesen! Alle Sicherheitshinweise beachten! Für künftige Verwendung aufbewahren! 06.2014 0 854.000.0717...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Zu dieser Betriebsanleitung ..................3 Aufbau der Warnhinweise ................3 Erklärung der Symbole und Auszeichnungen ..........3 Sicherheit ......................... 4 Bestimmungsgemäße Verwendung ............. 4 Vorhersehbare Fehlanwendung ..............4 Sichere Handhabung ................... 4 Qualifikation des Personals ................4 Veränderungen am Produkt ................. 4 Verwendung von Ersatzteilen und Zubehör .......... -
Seite 3: Zu Dieser Betriebsanleitung
Zu dieser Betriebsanleitung Zu dieser Betriebsanleitung Diese Betriebsanleitung ist Teil des Produkts. Betriebsanleitung vor dem Gebrauch des Produkts lesen. Betriebsanleitung während der gesamten Lebensdauer des Produkts aufbewahren und zum Nachschlagen bereithalten. Betriebsanleitung an jeden nachfolgenden Besitzer oder Benut- zer des Produkts weitergeben. -
Seite 4: Sicherheit
Sicherheit 2 Sicherheit Bestimmungsgemäße Verwendung ® Die Heizungspumpengruppe PrimoTherm 180 DN32 eignet sich ausschließlich zum Umwälzen folgender Medien in eigensicheren, thermischen Heizungsanlagen: Heizungswasser nach VDI 2035 Wasser-Glykol-Gemische mit maximal 20 % Beimischung Eine andere Verwendung ist nicht bestimmungsgemäß. Vorhersehbare Fehlanwendung ®... -
Seite 5: Verwendung Von Ersatzteilen Und Zubehör
Sicherheit Verwendung von Ersatzteilen und Zubehör Durch Verwendung nicht geeigneter Ersatz- und Zubehörteile kann das Produkt beschädigt werden. Nur Originalersatzteile und Zubehör des Herstellers verwenden. Haftungshinweise Für Schäden und Folgeschäden, die durch Nichtbeachten der tech- nischen Vorschriften, Anleitungen und Empfehlungen entstehen, übernimmt der Hersteller keinerlei Haftung oder Gewährleistung. -
Seite 6: Produktbeschreibung
Produktbeschreibung Produktbeschreibung Vormontierte, dichtheitsgeprüfte und wärmegedämmte Heizungs- pumpengruppe, die den Einbau einer Vielzahl an handelsüblichen Pumpen ermöglicht. Die Heizungspumpengruppe ist modular aufgebaut und kann wahl- weise mit dem Vorlauf rechts oder links verwendet werden. Die schlanke Bauform ermöglicht eine Montage mehrerer Heizungspum- pengruppen nebeneinander auf einem Kesselverteiler. -
Seite 7: Eigenschaften
Produktbeschreibung Übergangsphase bei Erreichen der Öffnungstemperatur Wird die Öffnungstemperatur erreicht (z. B. 60°C), wird der Kreislauf zum Verbraucher anteilig geöffnet, der Bypass wird entsprechend reduziert. Die Kesseltemperatur steigt unter Wärmeabgabe an den Verbrauchern an, die Rücklauftemperatur wird jedoch in keinem Fall unter die eingestellte Temperatur fallen. - Seite 8 Produktbeschreibung Bild 2:Komponenten Kugelhahn, mit Thermome- Thermisches 3-Wege ter rot Mischventil mit fester Misch- temperatur Kugelhahn, mit Thermome- EPP Isolation 5-teilig ter blau Umwälzpumpe (optionaler Rücklaufrohr mit integrierter Lieferbestandteil) Schwerkraftbremse Kugelhahn mit Knebelgriff Rücklaufrohr mit integrierter Schwerkraftbremse und T- Stück-Bypass 3-Wege-Mischer mit Stell- 10 Wandhalterset komplett mit motor ARM343...
-
Seite 9: Technische Daten
Technische Daten Technische Daten Tabelle 1: Technische Daten Parameter Wert Allgemeine Daten Gewicht Ca. 5,5 kg (je nach Variante, ohne Umwälzpumpe) Werkstoff Armaturen Messing, CU-Rohr Werkstoff Isolation Polypropylen EPP Anlagendruck Max. 10 bar Maximaldruck der verwendeten Umwälzpumpe beachten! Temperatureinsatzbereich Medium Max. -
Seite 10: Montage Und Inbetriebnahme
Montage und Inbetriebnahme Montage und Inbetriebnahme Montage vorbereiten ® Umwälzpumpe einbauen (nur PrimoTherm 180 DN32 ohne Um- wälzpumpe) Umwälzpumpe mit Anschlussgewinde G2 und einer Baulänge von 180 mm einbauen. ® Stellmotor montieren (nur PrimoTherm 180-2 DN32) Handrad entfernen und Stellmotor gemäß der beiliegenden An- leitung montieren. - Seite 11 Montage und Inbetriebnahme Mischer umbauen (nur bei Ausführung 180-2) Vier Schrauben (3) entfernen. Drehschieber (5) und Deckel (4) herausziehen. Drehschieber (5) und Deckel (4) tauschen und mit vier Schrau- ben (3) montieren. Überwurfmuttern G2 (1) mit 60 Nm anziehen. Pumpeneinlegeteil der Isolation und Logo (6) um 180° drehen. Abdeckung (7) des Mischers um 180°...
-
Seite 12: Produkt Montieren
Montage und Inbetriebnahme Produkt montieren Montage auf Modulverteiler Isolierung entfernen. VORSICHT Beschädigung des Produkts durch unsachgemäßen Einbau. Werden die Anschlüsse mit Spannung montiert, kann dies zu Beschädigungen und Fehlfunktion der Pumpengruppe führen. Bei starken Spannungen ist ein Wellrohrkompensator einzu- bauen. - Seite 13 Montage und Inbetriebnahme Kunststoffhalter (5) an den Thermometer-Handrädern der Pum- pengruppe einrasten. Pumpengruppe mit Kunststoffhalter auf die Gewindestangen stecken. Dabei die vorjustierte Mutter M8 (4) auf die gewünsch- te Position, entsprechend dem notwendigen Wandabstand brin- gen. Beim Einbau der Isolation ohne Wandabstand, wird die Justage-Mutter M8 (4) am Halter angelegt.
-
Seite 14: Elektrischer Anschluss
Montage und Inbetriebnahme VORSICHT Beschädigung des Produkts durch unsachgemäßen Einbau. Werden die Anschlüsse mit Spannung montiert, kann dies zu Beschädigungen und Fehlfunktion der Pumpengruppe führen. Bei starken Spannungen ist ein Wellrohrkompensator einzu- bauen. Rohrleitungen des Heizkreises mit den Anschlüssen der Arma- turen spannungsfrei verbinden und verschrauben. -
Seite 15: Betrieb
Anlage befüllen, entlüften und mit Druck beaufschlagen. Störungen Reparaturen dürfen ausschließlich von fachspezifisch qualifiziertem Personal ausgeführt werden. Bei Störungen der Umwälzpumpe zusätzlich die Anleitung des Pumpenherstellers beachten. Bei sonstigen Störungen ist die AFRISO Service-Hotline anzu- rufen. PrimoTherm® 180 DN32... -
Seite 16: Außerbetriebnahme Und Entsorgung
Sie mit uns über Möglichkeiten der Entsor- gung bzw. Rücknahme. 11 Ersatzteile Bei Ersatzteilbedarf rufen Sie die AFRISO Service-Hotline an. 12 Gewährleistung Der Hersteller übernimmt für dieses Produkt eine Gewährleistung von 24 Monaten ab Kaufdatum. Sie kann in allen Ländern in An- spruch genommen werden, in denen dieses Produkt vom Hersteller oder seinen autorisierten Händlern verkauft wird.
