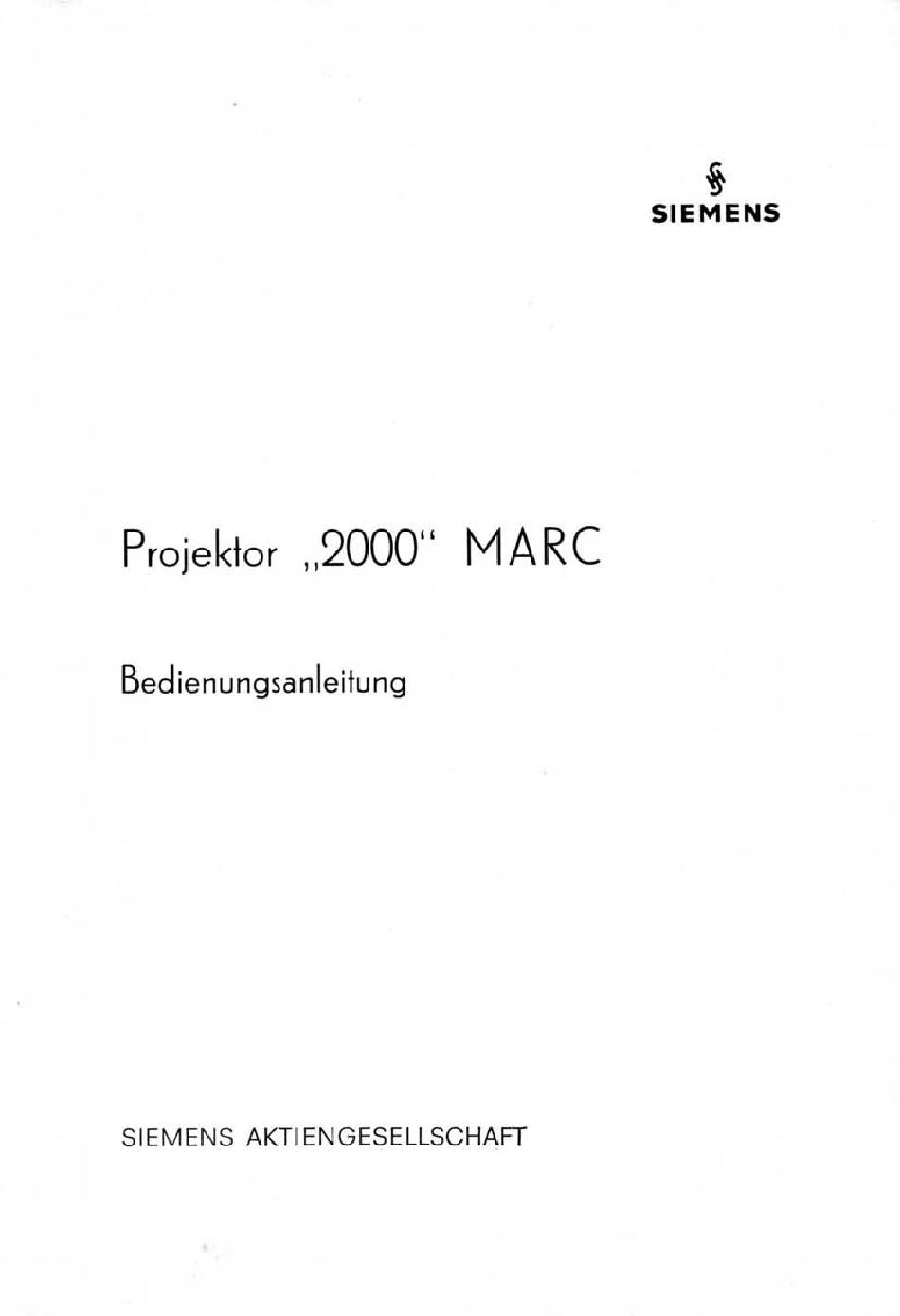

Inhaltszusammenfassung für Siemens 2000 MARC
- Seite 1 EVHOS113S30N311>lV SN3VN31S Ounueluesöunue!peq „0006" uopp!01d SN3W31S...
- Seite 2 Projektor "2000" MARC Bild Gesamtansicht Pro jektor "2000" MARC Stromversorgungsgerät Projektorangchluss Netzanschlugg Wiedergabeverstärker Schalteinsatz des Projektors Kappen— und Spulenarmverriegelung...
- Seite 3 ALLGEMEINES Beim Projektor "2000" MARC ist leichte Transportierbarkeit extrem hoher Lichtstärke gepaart. Der nutzbare Lichtstrom liegt bei 1800 Lumen.Dig Farbtemperatur liegt nach 45 Sekunden Ein— brennzeit 5000 Kelvin. AIs Lichtquelle wird die 300/16 der General Electric Company verwendet. Zur uberwachung der Brennzeit Betriebsstundenzähler vorhanden.
- Seite 4 VORBEREITEN DER FILMVORFÜHRUNG Pro jektor I (Bild aufstellen und an Stromversorgungsgerät (Bild anschliessen. Verbindung sorgfältig vergchrauben Hoch— spannung! ) Das Anschlusskabel befindet sich im Kabelfach wenn keln Zweibandlaufwerk angebaut 1st) des Projektors. Uffnen des Kabelfaches durch Druck auf Riegel 7 (Bild I) .
- Seite 5 UNSICHTBARE RÜCKIAUF / UNSEUI,EN Durch Eindrücken des Programmschalter 14 (Bild 2 und 41 in Schaltstellung (Aug) und Drehen in Schaltstellung läuft der Projektor, ohne dass die Lampe gezündet wird, rückwärts. dieser Schaltstellung motorisches Umspulen möglich. Bei brennender Lampe (siehe Vorvvärtsprojektion) in Stellung Programmsc alter 14 (Bild...
- Seite 6 SIEMENS Stromversorgungggerät Bild proåektoranschluss Netzanschluss Netzschalter Betriebsanzeige Lampen—BetriebsstundenzähIer Spannungswähler (rot) Frequenzwähler (grau) Si cherung Be festigungsschrauben...
-
Seite 7: Schaltkagten Und Lampemarc 300/16
LAM?ENWECHSEL Netzstec r ziehen und Lampenhaus d urch Druck Riegel Bild ffnen. Stecker 16 (Bild nach oben ziehen, Hebel Bild anheben und Lampe 15 (Bild 4) nach und oben her— ausnehmen. Neue Lampe einsetzen und mit Hebel 17 (Bild 4) fest— halten. -
Seite 8: Betriebsstundenzähler
TECHNISCHE DATEN 130, 220, 240 V umsteckbar (rot) 110, 117, umgteckbar (grau) 60 Hz Netzfrequenz: 12 A mittelträge 110...130 Sicherungen; Netz 6 A mittelträge 220...240 Gleichstrom 8 A mittelträge innen) Max. Leistungsaufnahme Gesamtapparatur: 1,25 Projektor—, Verstärker—Betriebsspannung: Betriebsstundenzähler: 9999, 99 Stunden, umschaltbar 50/60 Hz Verbindungskabel zwischen Erojektor...
