Siemens PROJEKTOR 2000 Bedienungsanleitung
Verwandte Anleitungen für Siemens PROJEKTOR 2000
Inhaltszusammenfassung für Siemens PROJEKTOR 2000

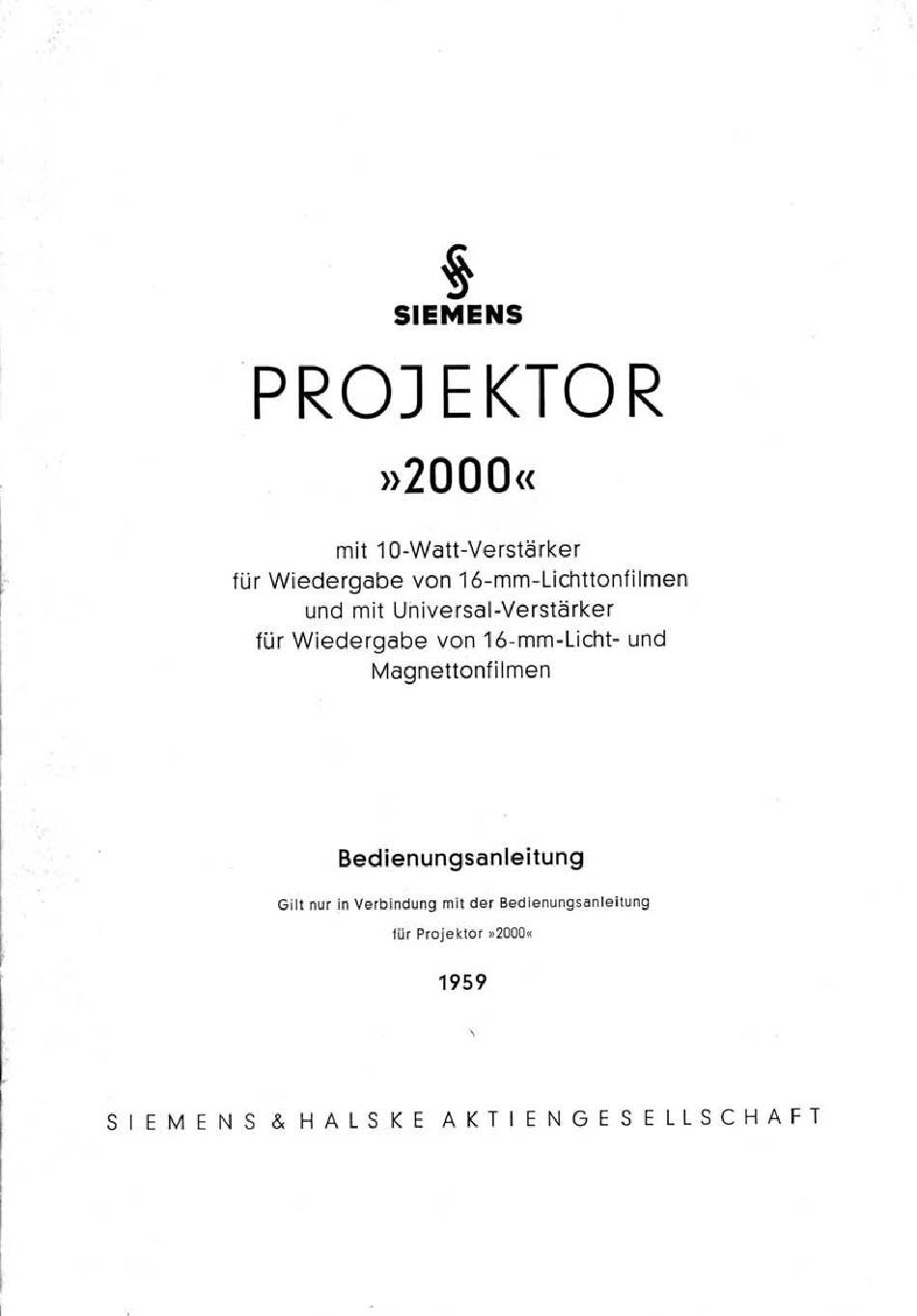

- Seite 1 SIEMENS PROJEKTOR »2000« mit 10-Watt-Verstärker für Wiedergabe von lb-mm-Lichttonfilmen und mit Universal-Verstärker für Wiedergabe von 16-mm-Licht- und Magnettonfilmen Bedienungsanleitung Gilt nur in Verbindung mit der Bedienungsanleitung für Projektor »2000« 1959 SIEMENS&HALSKEAKTIENGESELLSCHAFT...
-
Seite 2: Inhaltsverzeichnis
Inhalt Allgemeines Seite Universal-Verstärker, Aufbau, technische Daten 10-W-Verstärker, Aufbau, technische Daten Zusammenschalten von Projektor und Verstärker Laufwerke Magnettonspuren Vorbereiten der Filmvorführung Anschließen des Projektors Filmeinlegen Verstärker einschalten Wiedergabe Lautsprecheranschluß Mikrofonanschluß Tonabnehmeranschluß Klangblende Lichttonprobe Spaltbildlage Richtlinien für die Filmvorführung Pflege des Projektors Pflege des Tonlaufwerkes Auswechseln der Tonfilmlampe... -
Seite 3: Allgemeines
Allgemeines Der Projektor »2000« ist mit dem Verstärker durch eine jederzeit lösbare Steck- verbindung mechanisch und elektrisch fest verbunden. Das Erweitern des Projektors sowie des Universal-Verstärkers auf Wiedergabe und Aufnahme von 16-mm-Magnettonfilmen nach dem Einstreifen- und Zweiband- system ist durch einen Fachmann ohne Schwierigkeiten möglich. Bild Projektor Verstbrker... -
Seite 4: Universal-Verstärker, Aufbau, Technische Daten
Universal-Verstärker Aufbau technische Daten. Netzanschluß: 110, 150, 220, 240 V Mikrofoneingang: hochohmig (Hi) • Tonabnehmereingang Lautsprecherausgang: 15 Ohm Betriebsarten: Lichtton-Wiedergabe, Magnetton-Wiedergabe, Magnetton-Aufnahme, in Verbindung mit Aufnahmestufe Sf. Mz 6.2 Umspielen, Lichtton-Magnetton Röhrenbestückung: 2xEF 40, 2xECC 83, 2xEL 41 Spannungswähler mit Sicherungshalter Sicherung o,8A für 220 V- (240 Sicherung... -
Seite 5: 10-W-Verstärker, Aufbau, Technische Daten
Grundsätzlich ist für Magnetton-Aufnahme und -Wiedergabe nur die untere Buchsemit der Beschriftung»Magnetton-Aufnahme und-Wiedergabe« zubenutzen. 10-W-Verstärker Aufbau und technische Daten. Netzanschluß: 110, 150, 220, 240 V Mikrofoneingang: hochohmig(Hi) • Tonabnehmereingang Lautsprecherausgang: 15 Ohm Spannungswähler mit Sicherungshalter Sicherung o,8A für 220V- (240 Sicherung A für 110V- (150V—) Bild... -
Seite 6: Zusammenschalten Von Projektor Und Verstärker
Zusammenschalten von Projektor und Verstärker Projektor mit Tonlaufwerk so auf Verstärker Stellen, daß Bedienungsseiten übereinanderliegen (Bild I). Projektorfüße stehen in den dafür vorgesehenen vier Vertiefungen der oberen Fläche des Verstärkergehäuses. Zwischen Stecker- leiste a (Bild 2b und 3b) des Verstärkers und Vorderkante des Projektorfußes findet... - Seite 7 Sf. TL 6.3 Bild Licht-Magnetton-taufwerk für Lichtton-Wiedergabe und Magnetton- Wiedergabe mm Vollspur und 0.8 mm Schmalspur An den Steckdosen c (für Magnetton- Vollspur) und d (für Magnetton- Schmalspur) ist das Magnetkopf- verbindungskabel des Verstärkers, den jeweiligen Spuren entsprechend. anzuschließen. Ein Erweitern des Lichtton-Laufwerkes Sf.
-
Seite 8: Magnettonspuren
Magnettonspuren Zum Vertonen auf 16-mm-SchmalfiIm Sind die in Bild 5 aufgezeigten Magnetton- spuren üblich. Stütz- oder Ausgleichsspur 0.8 mm Vollspur Bild Stütz• Oder Ausgleichsspur Magnettonspuren 16-mm•Schmalfilm Halbspur außen 1.3 mm Stütz- Oder Ausgleichsspur 0.8 mm Halbspur innen Stütz- oder Ausgleichsspur 0.8 mm Schmalspur IJm für die verschiedenen... -
Seite 9: Vorbereiten Der Filmvorführung
Vorbereiten der Filmvorführung (s. Angaben in Bedienungsanleitung Projektor »2000«). Verbindung mit Lichtnetz herstellen Vor Anschließen des Projektors »2000« an das Netz prüfen, 0b am Verstärker die richtige Spannung eingestellt ist. Durch den Anschluß des Projektors an das Netz erhält auch der Verstärker über die Steckverbindung im Projektorunterteil Netzspannung. - Seite 10 6. Achse I der Andruckrolle i (Bild 6 und 7) nach unten abschwenken und in axialer Richtung einrasten. 7. Das aus dem Filmkanal kommende Filmende P2(Bild 6) zwischen Bremsrolle k und Andruckrolle i um Schwungbahn m herum über Péndelrolle n und unter- halb Zahntrommel o legen.
-
Seite 11: Wiedergabe
Verstärker einschalten durch Hauptschalter I (Bild 2a und 3a). Nach ca. 1/2 Minute ist der Verstärker betriebsbereit. Gewünschte Wiedergabe —Lichtton, Mikrofon, Magnetton —am Betriebsartenschalter p (Bild 2a) einstellen. Bild 8 Kofferlautsprecher Lautsprecher mit Verstärkerausgang d (Bild 2b und 3b) verbinden. Bei Vorführungen in großen Vortragssälen... -
Seite 12: Mikrofonanschluß
Mikrofonanschluß erfolgt über Steckanschluß g (Bild 2b und 3b) an der Rückseite des Verstärkers. Der Mikrofoneingang ist für den direkten Anschluß des hochohmigen Mikrofons Smf. Lag. 505/3 ausgeführt. Für den Anschluß des niederohmigen Mikrofons Smf.Lag.505/4 Wird der Mikrofon-KabeIübertrager Smf.Lag.505/5 benötigt. Die- ses Mikrofon kann auch mit Verlängerungskabel (bis 200 m) angeschlossen... -
Seite 13: Tonabnehmeranschluß
Tonabnehmeranschluß Dafür dient der genormte Steckanschluß,Tonabnehmereingang h (Bild 2b und 3b). Die elektrische Anpassung ist für alle gebräuchlichen Tonabnehmertypen ge- eignet. Bei Nichtbenutzen des TonabnehmereingangsLautstärkeregler m (Bild 2a und 3a) linksherum auf Anfangsstellung drehen. Klangblende p (Bild 3a), Oder r, s (Bild 2a) auf Normaleinstellung (Zeiger oben) drehen. Während des Filmlaufes Klangblende nach persönlichem Klangempfinden nach- Stellen. -
Seite 14: Richtlinien Für Die Filmvorführung
Richtlinien zur Filmvorführung VORBEREITUNG Projektor aufstellen, anschließenund einschalten. Bildgröße durchWahl der richtigen Objektivbrennweite bestimmen. Bild ausrichten. Geschwindigkeit einstellen. Projektor ausschalten. Lautsprecher aufstellen und anschließen. Mikrofon und Tonabnehmer anschließen. Film einlegen. Projektoreinschalten, E instellknopf a (Bild 7) in gewünschte Stellungbringen. Verstärker einschalten, gewünschte Wiedergabe einstellen. Lampenstrom einstellen. -
Seite 15: Pflege Des Projektors
Pflege des Projektors (s. Angaben in BedienungsanleitungProjektor »2000«). Pflege des Tonlaufwerkes DasTonlaufwerkist vor jeder Vorführung mit einem feinenHaarpinselvon Film- Staub zu reinigen. Es ist darauf zu achten, daß die Bremsrolle und Pendelrolle sichwährenddes Filmdurchlaufes d rehen (Punktmarkierung b eobachten!). Auswechseln der Tonfilmlampe Rastknopf niederdrücken und Gehäusedeckel e (Bild 10) des Tonlaufwerkes herunterklappen. -
Seite 16: Spaltbildschärfe
Spaltbildschärfe Sie ist vom Werk eingestellt und sol! daher nicht nachgestellt werden. Wenn trotzdem der Vorführer glaubt, daß Nachstellen nötig ist, z. B. wegen ungenü- gender Sprachverständlichkeit bzw. mangelnder Höhenwiedergabe, ist Nach- justierung nur durch Fachpersonalvornehmen zu lassen. Pflege der Magnetköpfe Die Magnetköpfe Sind von Zeit zu Zeit mit einem feinen Haarpinsel Oder Hart- holzstäbchen vom Abrieb der Magnetschicht zu reinigen, da sonst die Ton- qualität vermindert wird.
