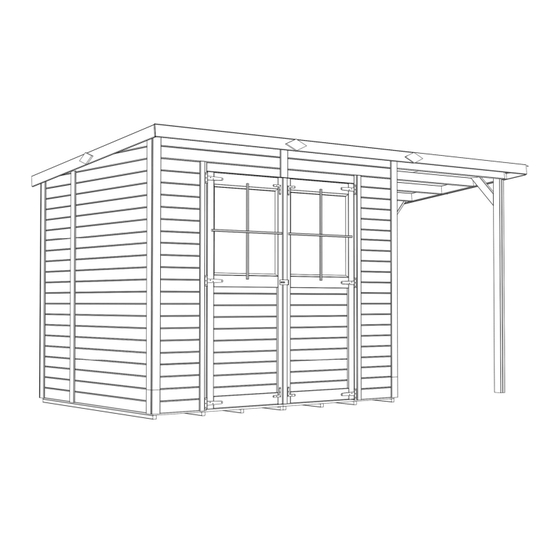

Bertilo Einfach 8x6 Plus Bedienungsanleitung
Verwandte Anleitungen für Bertilo Einfach 8x6 Plus
Inhaltszusammenfassung für Bertilo Einfach 8x6 Plus
- Seite 1 12PENT3BEP DE - Technische Änderungen vorbehalten. Alle Maβe sind ca. Maβe. EN - Technical modifications reserved. All dimensions are approximate dimensions.
- Seite 2 12PENT3BEP Bevor Sie beginnen • Es ist empfehlenswert sich etwas Zeit zu nehmen, um die Aufbauanleitung anzusehen, bevor mit dem Aufbau begonnen wird. • Alle Schritte für den Aufbau werden – auch in Detailbildern – dargestellt. • Die vorgegebene Reihenfolge ist zu beachten. • Bitte prüfen Sie vor dem Aufbau anhand der Teileliste die Vollständigkeit und den Zustand der Lieferung.
- Seite 3 12PENT3BEP Details in mm (Tolerance/Toleranz ...-+ 2mm) Details in mm (Tolerance/Toleranz ...-+ 2mm) Pcs. Pcs. 16 x 1174 x 1770 39 x 1174 x 1863 39 x 540 x 1863 30 x 718 x 1766 39 x 450 x 1863 39 x 450 x 1863 39 x 175 x 1714 39 x 175 x 1714...
- Seite 4 12PENT3BEP Details in mm (Tolerance/Toleranz ...-+ 2mm) Details in mm (Tolerance/Toleranz ...-+ 2mm) Pcs. Pcs. 12 x 70 x 1856 12 x 70 x 180 x 11 1343 12 x 42 x 1848 12 x 42 x 1766 1382 1435 12 x 42 x 1680 12 x 42 x 360 12 x 42 x 180...
- Seite 5 Empfohlen bei Aufbau auf besonders feuchtem Untergrund. (Nicht im Lieferum- 12PENT3BEP fang enthalten!) Recommended for assembly on moist ground. (Not included!) * Unterlegpads / * Imprägniert Kantholz / * Schraube / * Pa o Pads * Impregnated beam * Screw 40*60*1770 mm 4,5*70 mm Min.
- Seite 6 12PENT3BEP Ø 4 mm Ø 8 mm 50 mm x 4 St Holzschutzmi#el / 35 mm x 16 St Wood preserva&ve 35 mm x 16 St...
- Seite 7 12PENT3BEP 4 mm 50 mm x 28 St 1448 mm 4 mm 35 mm x 12 St...
- Seite 8 12PENT3BEP 4 mm 50 mm x 16 St 4 mm 14 mm 1435 4 mm 35 mm x 8 St 1435...
- Seite 9 12PENT3BEP 1331 4 mm 50 mm x 8 St 1381 4 mm 50 mm x 8 St 4 mm 50 mm x 2 St...
- Seite 10 12PENT3BEP 4 mm 50 mm x 8 St 4 mm 50 mm x 8 St...
- Seite 11 12PENT3BEP 1422 120 mm x 2 St 50 mm x 4 St 4 mm 120 mm x 2 St 50mm 4 mm 1422 120 mm x 2 St 4 mm 50 mm x 4 St 120 mm x 2 St 50mm 4 mm...
- Seite 12 12PENT3BEP 1422 50 mm x 1 St 4 mm 4 mm 1421 120 mm x 4 St 70 mm x 4 St...
- Seite 13 12PENT3BEP 35 mm x 10 St 35 mm x 3 St 25.1 25.2 35 mm x 21 St 35 mm x 5 St 35 mm x 10 St...
- Seite 14 12PENT3BEP 1367 4 mm 35 mm x 14 St 1367 4 mm 35 mm x 10 St...
- Seite 15 12PENT3BEP 1343 4 mm 35 mm x 28 St 1343 1343 1343 4 mm 1343 35 mm x 26 St...
- Seite 16 12PENT3BEP 35 mm x 13 St 361 mm 369 mm 4 mm 70 mm x 20 St...
- Seite 17 12PENT3BEP 50 mm x 18 St 4 mm 50 mm x 18 St 4 mm 246mm 316mm 397mm 169mm...
- Seite 18 12PENT3BEP 4 mm 50 mm x 8 St (4.) (3.) (4.) (3.)
- Seite 19 12PENT3BEP 50 mm x 2 St 1163 70 mm x 2 St 4 mm 50 mm x 2 St 70 mm x 2 St 4 mm 50 mm x 4 St...
- Seite 20 12PENT3BEP 4 mm 50 mm x 4 St 35 mm x 6 St 35 mm x 6 St 35 mm x 9 St 35 mm x 15 St...
- Seite 21 12PENT3BEP 4 mm 35 mm x 17 St 4 mm 35 mm x 34 St 1343...
- Seite 22 12PENT3BEP 49.1 42.1 1516 1393 1355 4 mm 35 mm x 4 St 1392 1353 25 mm x 10 St 1352 30 mm x 12 St 1349/1350...
- Seite 23 12PENT3BEP 4 mm 4 mm 51.1 4 mm 8 mm 52.1 1517 30 mm x 8 St 8 mm 1517...
- Seite 24 35 mm x 3 St 30 mm x 8 St 25 mm x 20 St 1556 1562 4 mm 1562 1382 35 mm x 14 St 1382 1562 1382 Baltic Connexions Oü Voldi tee 10, Tabivere alevik, 49127, Tartumaa, Estonia www.BERTILO.com...
