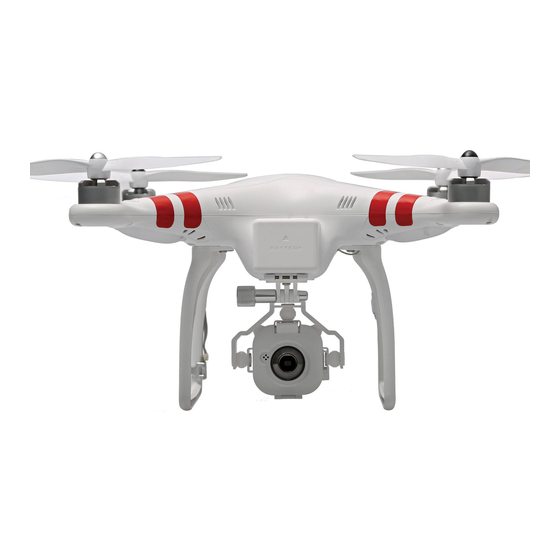

Phantom FC40 Bedienungsanleitung

Phantom fc40 kommt mit dji intelligente kamera entwickelt video-unterstützung 720p / 30fps hd und application management auf einem copter ios oder android
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

PHANTOM FC40
Bedienungsanleitung
V1.00
2013.12.11 Revision
Für NAZA-M V2 Firmware V4.02
& Assistant Software V2.20
Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Bitte lesen Sie sich die gesamte Bedienungsanleitung
aufmerksam und sorgfältig durch, bevor Sie dieses Produkt benutzen. Besuchen Sie auch die PHANTOM FC40
Abteilung auf der DJI Website, um sicher zu gehen, dass die vorliegende Version dieser Bedienungsanleitung die
Aktuellste ist. Sollte dies nicht der Fall sein, beziehen Sie sich bitte auf die aktuellste Ausgabe.
Hinweis: Das eingebaute Autopilot System ist eine Naza-M V2; die neuste Naza-M V2 Firmware zu diesem Autopiloten
erhalten Sie, indem Sie die entsprechende aktuellste Assistant Software nutzen. Vor jedem durchgeführten Firmware
Upgrade der Naza-M V2, sollten Sie sich gründlich die dazugehörigen Naza-M V2 Release Notes und die Naza-M V2
Schnellstartanleitung durchlesen.
Sollten während der Installation oder Nutzung dieses Produktes Fehler oder Probleme auftauchen, welche Sie nicht selbst
beheben können, kontaktieren Sie bitte unverzüglich Ihren Händler oder den zuständigen DJI Kundenservice.
www.dji.com
1 |
©2012-2013
DJI Innovations. All Rights Reserved.

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Phantom FC40

  • Seite 1 Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Bitte lesen Sie sich die gesamte Bedienungsanleitung aufmerksam und sorgfältig durch, bevor Sie dieses Produkt benutzen. Besuchen Sie auch die PHANTOM FC40 Abteilung auf der DJI Website, um sicher zu gehen, dass die vorliegende Version dieser Bedienungsanleitung die Aktuellste ist.

  • Seite 2: Inhaltsverzeichnis

    ASSISTANT SOFTWARE INSTALLATION UND KONFIGURIEREN ................25 Assistant Software und Treiber installieren ....................... 25 Nutzung NAZA-M Assistant Software an Ihrem PC..................... 25 Firmware Upgrade des PHANTOM FC40 ......................26 PHANTOM RC Assistant Software Beschreibung ....................26 IOC FUNKTION................................. 28 ANHANG .................................... 31 Beschreibung LED Fluganzeige ..........................

  • Seite 3: Haftungsausschluss & Warnhinweise

    Durch die Nutzung dieses Produktes, bestätigen Sie in vollem Umfang den Haftungsausschluss gelesen und verstanden zu haben. DIESES PRODUKT IST FÜR PERSONEN UNTER 18 JAHREN NICHT GEEIGNET! Der PHANTOM FC40 ist ein exzellentes Flugmedium mit hervorragender Flugperformance und kann nur dann beste Leistungen erbringen, wenn er unter normalen Flugbedingungen und unter Berücksichtigung aller Hinweise betrieben wird.

  • Seite 4: Vorsichtsmaßnahmen

    Bevor Sie das Produkt erstmalig benutzen, sollten Sie einen erfahrenen Piloten um Hilfe bitten, oder erste Flugversuche mit einem Flugsimulator an Ihrem PC unternehmen. Prüfen Sie vor jedem Flug, dass alle Teile an Ihrem PHANTOM FC40 in einwandfreiem Zustand sind. Fliegen Sie NIEMALS mit defekten oder verschlissenen Teilen.

  • Seite 5: Nutzung Der Batterie & Hinweise Zum Laden

    Sie die Kontakte gegen einen Kurzschluss, z.B. mit Isolierband. Entsorgen Sie erst dann die Batterie entsprechend der jeweils geltenden Richtlinen. Öffnen Sie NIEMALS die Batterie oder lassen sie im PHANTOM FC40, wenn er nicht benutzt wird. Sollte der Unterspannungsalarm ertönen, landen Sie unverzüglich, um Schäden am Gerät oder der Batterie zu vermeiden.

  • Seite 6: Lieferumfang

    Lieferumfang Landegestell Fluggerät Sender (mit Kompassmodul) Propeller Kamerahalterung FC40 Kamera USB Kabel Mobiltelefonhalterung Schraubenschlüssel Schraubenpack Zubehör Zubehör Schraubendreher AA Batterie Micro-SD Speicherkarte ©2013 DJI Innovations. All Rights Reserved.

  • Seite 7: Einleitung

    Einleitung Der PHANTOM FC40 ist ein Alles-in-einem-Fertig-zum-Fliegen designter Quadkopter für Einsteigerpersonen in die Welt der Luftaufnahmen. Dieses Gerät wurde vor Werksauslieferung vollständig getestet, eingestellt und konfiguriert, was bedeutet, Sie müssen keine Einstellungen oder Kalibrierungen vornehmen. Fluggerät [1 ] Propeller Motor Vorderseite (“Nase”)

  • Seite 8: Funktionen Des Senders

    Ein-/ Ausschalter LED Anzeige [10] Batteriefach (Rückseite) [11] Potentiometer (Rückseite) (für die Einhaltung der Bestimmungen) [12] Micro-USB Anschluss (Unterseite) [1 0] Parameter [1 1 ] Betriebsfrequenz : 5,728 GHz－5,85 GHz [1 2] Reichweite (freies Feld): CE 300 m; FCC 500 m Empfängersensibilität (1%PER): -93 dBm Sendeleistung (EIRP):...
  • Seite 9 Uhrzeigersinn. Für die FCC Richtlinie drehen Sie ihn bitte vorsichtig im Uhrzeigersinn. Machen Sie sich bitte vorher unbedingt mit den in Ihrem Heimatland geltenden Richtlinien vertraut. Sie können den Betriebsmodus Ihres Sender mit Hilfe der“PHANTOM RC Assistant Software”verändern, sollte dies notwendig sein. ©2013 DJI Innovations. All Rights Reserved.

  • Seite 10: Sender Und Empfänger Binden

    Sender und Empfänger binden Es befindet sich ein 5,8GHz Empfänger im PHANTOM FC40, mit Bindeknopf und LED Anzeige innerhalb des Batteriefachs. Die Bindung zwischen Empfänger und Fluggerät wurde bereits vorab von uns vorgenommen, Sie können diese Prozedur also überpringen. Sollten Sie den Empfänger ausgetauscht haben, stellen Sie die Bindung folgendermaßen wieder her.

  • Seite 11: Vor Dem Flug

    Vorbereiten der Flugbatterie – LiPo Batterie Bitte benutzen Sie nur vollständig aufgeladene 3S LiPo Batterien. (Empfohlene Werte: 733496 - 2200MAH - 20C－11.1V.) Die eingebauten Motorenregler im PHANTOM FC40 funktionieren nur mit 3S (11.1V). Benutzen Sie keine Batterien mit höherer Spannung. Anbringen der Propeller (Grafik 1) Entfernen Sie die vier runden Hinweisschilder auf den Motoren.
  • Seite 12 Wenn Sie wünschen im GPS Modus zu fliegen, müssen Sie das Kompassmodul am Landegestell anschließen. Bereiten Sie das Fluggerät und das Landegestell vor. Montieren Sie das Landegestellteil mit Kompassmodul an die rechte Seite des PHANTOM FC40 (gemäß folgender Grafik); führen Sie das 5-Pin Kabel durch die entsprechende Öffnung im Gestell. Befestigen Sie das Landegestell mit den mitgelieferten Schrauben (M3 x 6) und verbinden Sie das 5-Pin Kabel mit dem Kompassmodul.

  • Seite 13: Einschalten Des Fluggerätes

    Empfänger korrekt aufgebaut wurde. Vollständig verbunden und betriebsbereit bestätigt eine leuchtend grüne LED Anzeige. Informationen zur LED Anzeige Anzeige Signalton Status Sender Keinen Normale Funktion Keinen Bindevorgang zwischen Sender und Empfänger. B-B-B…… Batterie schwach (bei 3.9 V-4.5 V), tauschen Sie die Batterien aus Batterie fast leer (unter 3.9 V).
  • Seite 14 Sollte nach vollendetem Systemstart und Selbsttest, die LED in der Reihenfolge Rot, Gelb und Grün abwechselnd blinken, weist dies auf eine fehlerhafte IMU hin. Der PHANTOM FC40 wird so nicht funktionieren, bitte schließen Sie die Naza-M V2 Assistant Software an und folgen Sie den Hinweisen.

  • Seite 15: Kompasskalibrierung

    Kompasskalibrierung Sie können diesen Schritt überspringen, wenn Sie das Kompassmodul nicht nutzen. Das GPS Modul besitzt einen eingebauten Magnetfeldsensor zur Messung des geomagnetischen Feldes, welches sich in verschiedenen Orten auf der Welt unterscheidet. Ist der Kompass nicht mit dem GPS Modul verbunden, wird dies nicht funktionieren.

  • Seite 16: Testflug

    Testflug Vorgehensweise 1. Falls Sie im GPS Modus starten, platzieren Sie den PHANTOM FC40 auf einem freien Feld ohne Bäume oder Gebäude in der Nähe. Starten Sie das Fluggerät erst, wenn 6 oder mehr GPS Satelliten gefunden wurden (Rote LED blinkt einmal oder gar nicht). Im ATTI. Modus können Sie diesen Schritt überspringen.

  • Seite 17: Der Failsafe Modus Und "Wie Gewinne Ich Die Kontrolle Zurück

    Sie sollten nun unverzüglich landen. Missachten Sie die Warnung, leitet der Flugcontroller die Landung selbstständig ein. Wenn Sie den PHANTOM FC40 in Ihrem Fahrzeug aufbewahren möchten, halten Sie ihn bitte unbedingt von den Lautsprechern fern, da diese Magneten enthalten.

  • Seite 18: Atti. Modus

    (1) Das Fluggerät fliegt unkontrolliert davon, der Sender ist eingeschalten, aber sehr schwaches Signal ATTI. Modus: GPS Modus: (1) Das Fluggerät stabilsiert sich sofort automatisch. (1) Das Fluggerät verlangsamt sich und geht in den (2) 3 Sekunden später wird der FailSafe eingeleitet und Schwebeflug das Fluggerät startet den Landevorgang (2) Wird das Signal innerhalb 3 Sekunden...

  • Seite 19: Unterspannungsalarm

    (2) Drücken Sie den Gashebel ganz nach unten und schalten den Sender wieder ein. Lösen Sie nun wieder den Gashebel, sodass er in Mittelstellung zurück geht. Wenn Sie den Alarm des Senders hören, sollte der Gashebel unbedingt ganz unten stehen, bevor Sie ihn wieder in Mittelstellung setzen. (3) Um die Kontrolle zurück zu gewinnen, schalten Sie nun Schalter S2 auf die mittlere ATTI.

  • Seite 20: Nutzung Des Dji Fc40

    Nutzung des DJI FC40 Montage der Mobiltelefonhalterung Schrauben anziehen Mobiltelefonhalterung anbringen Anbringen der Kamerahalterung (Grafik 1) Bringen Sie die Vibrationsdämpfer an. (Grafik 2) Montieren Sie das Verbindungsstück am Fluggerät. (Grafik 3) Befestigen Sie die Schrauben. Grafik 1 Grafik 2 Grafik 3 20 | ©2013...

  • Seite 21: Einlegen Der Kamera

    Einlegen der Kamera (Grafik 1) Legen Sie die Mirco-SD Karte in Ihre Kamera ein. (Grafik 2) Platzieren Sie die Kamera in der Kamerahalterung. (Grafik 3) Stellen Sie sicher, dass die Kamera richtig herum platziert wurde und schließen dann die Abdeckung. Grafik 1 Grafik 2 Grafik 3...

  • Seite 22: Herunterladen Und Installieren Der Dji Fc40 App

    Herunterladen und Installieren der DJI FC40 App Optionen zum herunterladen und installieren Scannen Sie den QR Code. Laden und installieren Sie die DJI FC40 App auf Ihrem Mobiltelefon. Sie finden Option 1 Ihren QR Code auf der PHANTOM FC40 Schnellstartanleitung und auf der Aussenseite Ihrer Verpackung.
  • Seite 23 2. Aktivieren Sie die W-Lan Funktion auf Ihrem Mobiltelefon. Wählen Sie FC40_xxxxxx aus Ihrer W-Lan Liste aus. 3. Starten Sie die DJI FC40 App. Es öffnet sich nun ein Livebild der Kamera. Sobald Sie dieses sehen, war die Bindung erfolgreich.
  • Seite 24 Album Seite - Video Auswahl zum Ansehen von Videos. Auswahl zum Ansehen eines einzelnen Videos, oder Transfer Mobiltelefon. [1 ] Seite Einstellungen Zeiteinstellung Auswahl zur Formatierung der SD-Karte. (Sichern Sie alle Aufnahmen vor [1 ] Durchführung der Formatierung.) Auswahl Zurücksetzen aller Einstellungen.

  • Seite 25: Assistant Software Installation Und Konfigurieren

    Betriebssysteme. (Win XP, Win7, Win8 (32 oder 64 bit)). Nutzung NAZA-M Assistant Software an Ihrem PC Starten Sie Ihren PC, starten den PHANTOM FC40 und verbinden dann beides mit Hilfe des Micro-USB Kabels. Trennen Sie die Verbindung nicht, bevor die Konfigurationen beendet sind.

  • Seite 26: Firmware Upgrade Des Phantom Fc40

    Bitte warten Sie unbedingt, bis die Assistant Software die Meldung “finished” bringt. Klicken Sie auf “OK” und trennen den PHANTOM FC40 von der Batterie, schließen ihn aber nach 5 Sekunden erneut wieder an. Nachdem dieser Prozess beendet wurde, ist Ihre Firmware wieder auf dem aktuellsten Stand.
  • Seite 27 Führen Sie ein Upgrade auf der [Info] Seite durch, sollte dies notwendig sein. Language swap Main page Firmware upgrade Account, software version *This image is for Communication indicator reference only. Please refer to the actual user interface. Connection indicator 27 | ©2013 DJI Innovations.

  • Seite 28: Ioc Funktion

    IOC Funktion Die IOC Funktion muss in der Naza-M V2 Assistant Software vorab aktiviert werden. Hilft, die Flugrichtung zu verändern; muss in Assistant Software aktiviert werden. Flugrichtung Flugrichtung des Kopters bei Betätigung des Roll- und Pitch Hebels. Vorwärtsrichtung Flugrichtung des Kopters bei Vorwärtsbetätigung des Pitch Hebels. IOC ist deaktiviert.
  • Seite 29 Schritt 2 Flugrichtung und Speichern des Homepunktes Die Flugrichtung und Speicherung des Homepunktes wird, nach Erfüllung aller dafür notwendigen Faktoren, automatisch vom Flugcontroller vorgenommen, insofern die IOC Funktion in der Assistant Software aktiviert wurde. Sie können die Flugrichtung und den Homepunkt allerdings auch während des Fluges manuell ändern. Bitte lesen Sie die folgende Tabelle, um die Methoden kennen zu lernen.
  • Seite 30 Normal Keine Schalten Sie den IOC Schalter niemals mehrfach hintereinander in den HL Modus, um ein unfreiwilliges verändern des Homepunktes zu vermeiden. Die IOC Funktion ist nur wählbar, wenn vorher alle dafür notwendigen Vorkehrungen getroffen wurden. Sollte eine dieser Bedingungen nicht erfüllt sein, verlässt der Flugcontroller automatisch den IOC Modus. Bitte lassen Sie auch die LED Anzeige nicht aus den Augen, damit Sie jederzeit wissen, in welchem Kontrollmodus Sie sich gerade befinden.

  • Seite 31: Anhang

    Anhang Beschreibung LED Fluganzeige System Status LED Leuchtsignal Systemstart und Selbsttest IMU Daten fehlerhaft Aufwärmphase Sensorfehler Kompassfehler Sendersignal verloren Unterspannungsalarm Flugrichtung- oder Homepunkt speichern Manueller Modus: Keine ATTI. Modus: (Hebel nicht zentriert Anzeige Betriebsmodus GPS Modus: (Hebel nicht zentriert IOC Modus: (Hebel nicht zentriert GPS Signal perfekt (Anzahl GPS Satelliten >...
  • Seite 32 6 m/s Max Abflugs- u Sinkgeschwindigkeit 10 m/s Max Fluggeschwindigkeit Diagonale Länge (Motorrotationspunkt zu Motorrotationspunkt) 350 mm Gewicht 670 gr Gewicht (mit Batterie) 800 gr 32 | ©2013 DJI Innovations. All Rights Reserved.
