Zero 88 Betapack 2 Anwender-Informationen

Anwender-Informationen
Betapack 2 und Betapack 2 Plus

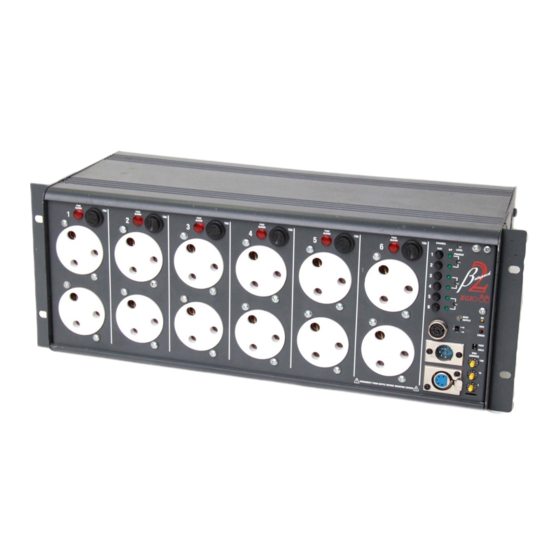

Die Zero 88 Betapack 2 und Betapack 2 Plus
Serie ist eine 4 HE portable Dimmereinheit mit
6 Kanälen und einer maximalen Last von 10A
pro Kanal. Für die Absicherung der Kanäle
sind auf der Vorderseite 10A
Schraubsicherungen pro Kanal angebracht.
Alle Betapack 2 Dimmer können für ohmsche,
induktive Lasten und dimmbare Trafos (z.B.
Pin Spots) eingesetzt werden. Für dimmbare
Neonsysteme kann die Lampenvorheizung
eingesetzt werden. Die Anstiegszeit der
Betapack 2 Serie liegt bei 80 µs.
Bedienelemente auf der Frontblende
Sicherheitsabdeckung für die DMX Version
Jedes Betapack 2 mit DMX Ansteuerung wird
mit einer Sicherheitsabdeckung zum Schutz
vor unbefugtem Zugriff auf die DMX
Kontrollelemente geliefert. Die LED Anzeigen
der DMX Kontrolle werden nicht durch die
Platte abgedeckt, und lassen eine Kontrolle zu
jeder Zeit zu.
Lösen Sie die mittlere Schraube der Platte und
entfernen diese. Sie haben jetzt Zugriff auf die
DMX Adressierung.
Kanaltestschalter (nicht Betapack 2 Plus)
Jeder Einzelkanal ist mit einem An-/Aus-
Schalter für die Kanaltestfunktionen
ausgestattet. Der Test-Wert wird über ein
Potentiometer an der oberen rechten Seite der
Testschalter eingestellt.
Ein kleiner Schraubendreher ermöglicht die
Einstellung der Werte.
LED Ausgangsanzeigen
Diese grünen LED Anzeigen geben Auskunft
über den Kanalausgangswert (Lastseitig) und
sind neben den Testschaltern angebracht.
Eine weitere Funktion dieser LED's besteht in
der Kontrollanzeige der Triac-Steuerung.
Lampenvorheizung (Preheat)
Jedes Kanalpaar (pro Phase) ist mit einer
Lampenvorheizung ausgestattet.
Diese Potentiometer sind direkt neben den
grünen Ausgangs LED's angebracht. Je nach
Einstellung, beziehen sich diese Werte auf den
Minimum Ausgangswert bei null, wenn kein
Steuersignal anliegt.
Ein kleiner Schraubendreher ermöglicht die
Einstellung der Werte.
Es ist nur möglich zwei Kanäle zusammen
über ein Poti zu justieren.
Sicherungs-Kontrollanzeigen
Wenn das Betapack 2 mit diesen LED
Anzeigen ausgestattet ist, sind diese bei den
Sicherungshaltern angebracht. Die Anzeige
bezieht sich auf defekte Sicherungen.
Plus / Minus Pultspannung
Diese LED zeigt die Polarität der
Spannungsversorgung für Steuerpulte.
Angezeigt wird die Polarität auf Pin 7 der
analogen DIN Buchsen.
Rot zeigt +20V, grün zeigt –20V. Bitte prüfen
Sie diese Einstellung vor Verbindung der
Geräte. Über einen Schalter neben den DIN
Buchsen ist die Umstellung möglich.
Hinweis: Die LED leuchtet, wenn alle Dimmer/
Geräte über Pin 7 der DIN Buchsen verbunden
sind und eine Spannungsversorgung anliegt.
Externe Steuerung beim Betapack 2 Plus
Wenn Sie eine externe Steuerung beim
Betapack 2 Plus verwenden, bringen Sie alle
Fader/Steller auf der Frontblende auf null (0%).
Die Signale der externen und internen
Steuerung werden im „highest signal taking
precedence" (der höchste Wert hat Priorität)
gemischt.
Schalter für DMX Adressierung
Diese Schalter dienen zur Eingabe der
Startadresse und sind neben den XLR 5 Pin
DMX Buchsen angebracht. Die Einstellung
bezieht sich +1, +10, +100 und wird als
Summe eingegeben.
Ein kleiner Schraubendreher ermöglicht die
Einstellung der Adresse.
Fade / Hold Schalter
Diese Funktion steuert das Verhalten der
Betapack Serie im Fall eines DMX-Fehlers.
Wenn Sie HOLD eingestellt haben, wird dieses
Signal gespeichert und solange ausgegeben,
bis ein neues Signal ankommt.
- 1 -
