Produkt registrieren und gewinnen unter www.samsung.com/global/register Sicherheitshinweise Die folgende Vorsichtsmaßnahmen müßen genommen werden, wenn Sie die Klimaanlage benutzen. Die Gefahr des elektrischen Schlags. • Können der Verletzung oder VORWARNUNG dem Tod verursachen. • Alle Fern Elektrische Strom Lieferungen vor der Reparatur, Installation oder der Reinigung abstellen. • Diese Sache muß...
Seite 3
INHALT ORBEREITUNG DER KLIMAANLAGE Sicherheitshinweise ........2 Ansicht der Einheit .

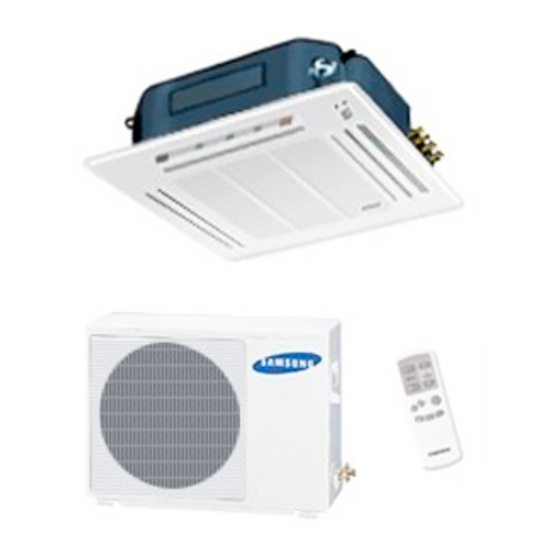

Ansicht der Einheit Die Figuren, die in diese anweisung zeigen, können je nach Modell anders sein. Innenraumeinheit Luftströmungslamellen(Auslass) Siehe auf Seite 9 Luft(Einlass) Luft Filter(unter dem Gitter)
Draht-Fernbedienungsapparat-Tasten und Display Die Draht-Fernbedienungsapparat ist ein wählbarer zubehör. Die Draht-Fernbedienung ist auf der Wand installiert. Betriebs-Modus Zentral Kontroll-Blinker Defrost Blinker (Im Fall der Installation das Zentrali ierter Fernbedienung sapparat) Kommunikation-Fehler Blinker Temperatureinstellung On Timer Regulierung Ventil-Geschwindigkeit Off Timer Regulierung Luftströmungsrichtung Test Blinker Filterzeichen-Blinker...
Drahtloser Fernbedienungsapparat-Tasten und Display Die drahtloser Fernbedienungsapparat ist ein wählbarer Zubehör. Modus Auswahl Taste Betriebs Modus Temperatur Einstellung Temperatur Einstell-Taste Filter Reset Taste Ventil-Geschwindigkeit Taste zur Einstellung der Ventilator-geschwindigkeit Luftströmungsrichtung Schaukel Taste On Timer Einstellung On Timer Taste Off Timer Einstellung Off Timer Taste Batterie Ladungsblinker On/Off &...
Zentrali ierter Fernbedienungsapparat Das Zentrali ierter Fernbedienungsapparat ist ein wählbarer Zubehör. Das Zentrali ierter Fernbedienungsapparat ist auf der Wand installiert. Betriebs-Licht Alle On Taste Alle Off Taste On/Off Blinker On/Off Tasten Register Das Betriebs-Licht einschaltet, wenn mindestens eine Klimaanlage, die mit dem Zentrali ierter Fernbedienungsapparat verbunden ist, arbeitet.
Die Blinker der Einheit (nur für drahtloser Fernbedienungsapparat) Die Empfänger & Anzeiger-Einheit ist ein wählbarer Zubehör. Timer Blinker On/Off Taste Fernbedienung Sensor On/Off Blinker Defrost Blinker Filter Zeichen Blinker...
Starten Sie haben gerade eine Tonbandkassette-Klimaanlage eingekauft und installiert durch Ihren Einrichtungs-FGachmann. Die Bedienungsanleitung enthält viele wertvolle Informationen zu der Klimaanlage. Nehmen Sie sich Zeit, die Anleitung sorgfältig durchzulesen, damit Sie alle Einheiten der Anlage optimal nützen können. Die Broschüre ist wie folgt strukturiert. Die folgende Abbildungen sind auf den Seiten 4 bis 9 dargestellt : Innenraumeinheit und Ausseneinheit Draht-Fernbedienungsapparat (Taste und Display)
Einsetzen der Batterien in die drahtloser Fernbedienungsapparat Batterien müssen in die Fernbedienung eingesetzt oder ausgetauscht werden, wenn : Die Klimaanlage gekauft wurde Die Fernbedienung nicht einwandfrei funktioniert Benutzen Sie zwei AAA. LR03 1.5V Batterien. Benutzen Sie keine alten Batterien oder Batterien unterschiedlicher Art.
Seite 12
Dieses Kapitel zeigt wie die Klimaanlage mit dem Draht- Fernbedienungsapparat funktioniert und programmiert. Die Draht-Fernbedienung ist ein wählbarer zubehör.
Wählen des Automatik-Betriebs Modus Im Automatik Modus, die Raum-Temperatur und die Ventil-Geschwindigkeit sind automatisch kontrolliert. Wenn es nötig ist, die Taste (ON/OFF) drücken. Ergebnis: Der On/Off Blinker wird auf der Draht-fernbedienungsapparat erscheinen. Die Klimaanlage beginnt in dem ausgewählten Modus zu laufen wie die Einhiet zuletzt gebraucht war.
Kühlen des Raums Zum Einstellen müss der COOL -Betrieb gewählt werden : der Kühltemperatur der Ventilgeschwindigkeit bei Kühlen Wenn es nötig ist, die Taste (ON/OFF) drücken. Ergebnis: Der On/Off Blinker wird auf der Draht-fernbedienungsapparat erscheinen. Die Klimaanlage beginnt in dem ausgewählten Modus zu laufen wie die Einhiet zuletzt gebraucht war.
Heizen des Raums Zum Einstellen muss der HEAT-Betrieb gewählt werden : der Heiztemperatur der Ventilgeschwindigkeit bei Heizen Wenn es nötig ist, die Taste (ON/OFF) drücken. Ergebnis: Der On/Off Blinker wird auf der Draht-fernbedienungsapparat erscheinen. Die Klimaanlage beginnt in dem ausgewählten Modus zu laufen wie die Einhiet zuletzt gebraucht war.
Entfernen von übermassiger Feuchtigkeit Wenn die Luft in Ihrem Raum sehr feucht oder dämpfig ist, können Sie die übermässige Feuchtigkeit entziehen, ohne die Raumtemperatur zu stark abzusenken. Wenn es nötig ist, die Taste (ON/OFF) drücken. Ergebnis: Der On/Off Blinker wird auf der Draht-fernbedienungsapparat erscheinen.
Belüften des Raums Wenn die Luft in Ihrem Raum muffig ist, können Sie den Raum mit der Ventiltorfunktion FAN belzüften. Wenn es nötig ist, die Taste (ON/OFF) drücken. Ergebnis: Der On/Off Blinker wird auf der Draht-fernbedienungsapparat erscheinen. Die Klimaanlage beginnt in dem ausgewählten Modus zu laufen wie die Einhiet zuletzt gebraucht war.
On Timer einstellen Die On Timer Funktion erlaubt die Klimaanlage automatisch anzuschalten nach einer gegebene Zeit. Sie können die Zeit von 30 Minuten bis 24 Stunden einstellen. Die Betrieb-Zeit einzustellen, die Taste ON TIMER einmal oder mehrfach drücken, bis die gefragte Zeit erscheint. Die einstellbare Zeit reicht von 0.5 Stunde bis einschliesslich 24 Stunden.
Off Timer einstellen Die Off Timer Funktion erlaubt die Klimaanlage automatisch anzuschalten nach einer gegebene Zeit. Sie können die Zeit von 30 Minuten bis 24 Stunden einstellen. Die Betrieb-Zeit einzustellen, die Taste OFF TIMER einmal oder mehrfach drücken, bis die gefragte Zeit erscheint. Die einstellbare Zeit reicht von 0.5 Stunden bis einschlisslich 24 Stunden.
Seite 20
Dieses Kapitel zeigt wie die Klimaanlage mit der drahtloser Fernbedienungsapparat funktioniert und programmiert. Die drahtloser Fernbedienungsapparat ist ein wählbarer Zubehör.
Seite 21
Wählen des Automatik-Betriebs Modus Im Automatik Modus, die Raum Temperatur und die Ventilgeschwindigkeit sind automatisch kontrolliert. Wenn es nötig ist, die Taste (ON/OFF) drücken. Ergebnis: Der On/Off Blinker wird in der Innenraumeinheit erscheinen. Die Klimaanlage beginnt in dem ausgewählten Modus zu laufen, wie die Einheit zuletzt gebraucht war.
Seite 22
Kühlen des Raums Zum Einstellen muss der COOL Betrieb gewählt werden : der Kühltemperatur der Ventilgeschwindigkeit bei Kühlen Wenn es nötig ist, die Taste (ON/OFF) drücken. Ergebnis: Der On/Off Blinker wird in der Innenraumeinheit erscheinen. Die Klimaanlage beginnt in dem ausgewählten Modus zu laufen, wie die Einheit zuletzt gebraucht war.
Seite 23
Heizen des Raums Zum Einstellen muss der HEAT-Betrieb gewählt werden : der Heiz-Temperatur der Ventilgeschwindigkeit bei Heizen Wenn es nötig ist, die Taste (ON/OFF) drücken. Ergebnis: Der On/Off Blinker wird in der Innenraumeinheit erscheinen. Die Klimaanlage beginnt in dem ausgewählten Modus zu laufen, wie die Einheit zuletzt gebraucht war.
Entfernen von übermässiger Feuchtigkeit Wenn die Luft in Ihrem Raum sehr feucht oder dämpfig ist, können Sie die übermässige Feuchtigkeit entziehen, ohne die Raumtemperatur zu stark abzusenken. Wenn es nötig ist, die Taste (ON/OFF) drücken. Ergebnis: Der On/Off Blinker wird in der Innenraumeinheit erscheinen. Die Klimaanlage beginnt in dem ausgewählten Modus zu laufen, wie die Einheit zuletzt gebraucht war.
Belüften des Raums Wenn die Luft in Ihrem Raum muffig ist, können Sie den Raum mit der Ventilatorfunktion FAN belüften. Wenn es nötig ist, die Taste (ON/OFF) drücken. Ergebnis: Der On/Off Blinker wird in der Innenraumeinheit erscheinen. Die Klimaanlage beginnt in dem ausgewählten Modus zu laufen, wie die Einheit zuletzt gebraucht war.
Seite 26
On Timer einstellen Die On Timer Funktion erlaubt die Klimaanlage automatisch anzuschalten nach einer gegebene Zeit. Sie können die Zeit von 30 Minuten bis 24 Stunden einstellen. Die Betrieb-Zeit einzustellen, die Taste ON TIMER einmal oder mehrfach drücken, bis die gefragte Zeit erscheint. Die einstellbare Zeit reicht von 0.5 Stunde bis einschliesslich 24 Stunden.
Seite 27
Off Timer einstellen Die Off Timer Funktion erlaubt die Klimaanlage automatisch anzuschalten nach einer gegebene Zeit. Sie können die Zeit von 30 Minuten bis 24 Stunden einstellen. Die Betrieb-Zeit einzustellen, die Taste OFF TIMER einmal oder mehrfach drücken, bis die gefragte Zeit erscheint. Die einstellbare Zeit reicht von 0.5 Stunden bis einschlisslich 24 Stunden.
Gebrauch des Zentrali ierter Fernbedienungsapparat Das Zentrali ierter Fernbedienungsapparat ist ein wählbarer Zubehör. Die sechzehn Klimaanlagen können an- oder ausschalten mit dem verbindenen Zentrali ierter Fernbedienungsapparat. Jedenfalls, damit können Sie keine Kühlen/Heizen Temperatur einstellen oder Timer stellen. Wenn Sie die Draht-Fernbedienungsapparat haben, die CENTRALIZED CONTROL wird auf dem Oberteil der Fernbedienung erscheint.
Empfehlungen für den Betrieb Hier gibt es einige Emphehlungen, die Sie für Ihre Klimaanlage folgen mussen. Thema Empfehlung Heizen- Die Hitze-Pumpe in der Klimaanlage absorbiert die Hitze Leistungen von der Aussenseite-Luft und bringt es im Innenraum/ Wenn die Temperatur von der Aussenseite-Luft sinkt, die Klimaanlage wird weniger heizen.
Reinigen der Klimaanlage Um die Moglichkeiten der Klimaanlage optimal nutzen zu können, muss die Klimaanlage regelmässig gereinigt werden, um den Staub zu entfernen, der sich auf dem Luftfilter ansammelt. WICHTIG Vor der Reinigung der Klimaanlage sicherstellen, ob der elektrische Leistungsschalter der Einheit ausgeschaltet ist. Das Front-Gitter durch das Schieben den Zungen öffnen.
Bio-Pure Filter Installation (Wählbar) Die Klimaanlage kann mit einem Bio-Pure Filter montiert, das winzige Staub Teilchen zu entfernen. Der Lebesdienst des Filters ist ungefähr drei Monate und es hängt von der benutzten Zeit der Klimaanlage ab. Die Vinyl-Verpackung des Filters entfernen. Die Verpackungsmaterial des Bio-Pure Filters nicht entfernen bis Sie der Filter benutzen möchten, sonst wird seine Wirkung verlieren.
Temperatur und Feuchtigkeitsbereich In der nachstehenden Tabelle sind die Temperatur- und Feuchtigkeitsbereiche aufgeführt, in denen die Klimaanlage benutzt werden kann. Wenn die Klimaanlage Dann... benutzt bei der... Hoch Temperatur Das automatische Schutz-Merkmal kann auslösen und die Klimaanlage wird stopfen. Niedrige Temperatur Das Wasser-Auslaufen oder solche Störung kann passieren wenn das Heiz-Wechselgetriebe friert.
Allgemeine Probleme Lösung Bevor sich an den Kundendienst wenden, führen Sie die folgenden einfachen Prüfungen ausführen. Dadurch können Sie die Zeit und den Aufwand für 3inen eventuell unnötigen Anruf sparen. Problem Erläuterung/Lösung Die Klimaanlage betreibt Kontrollieren, ob der Brecher der Klimaanlage angeschaltet ist. überhaupt nicht Draht-Fernbedienungsapparat Die Klimaanlage betreibt...
Technische Daten Paket-Gewicht Modell Strom Lieferung das Papier der Plastik das Holz ACH 1800E ACH 2400E CH18ZA 1Ø, 220-240V~, 50Hz CH24ZA CH18CA CH24CA ACH 3600G ACH 4400G CH36ZA 3Ø, 380-415V~, 50Hz CH44ZA CH36CA CH44CA...
Seite 36
