a. Batterieinstallation
- Installieren Sie die Batterie in der Kontolleinheit und schließen Sie die alles an, wobei die Polarität +/- zu beachten
sind. (Abb.3)
- Befestigen Sie sie mit Hilfe der beigelegten Befestigungsklaue. (Abb.3-3)
Hinweis: Der Wirkungsgrad der Batterielast hängt von der Umgebungstemperatur ab, wo sie installiert ist. Die
optimale Effizienz erhält man bei mittleren Temperaturen, sie sinkt jedoch erheblich bei niedrigen Temperaturen.
b. Verkabelung:
Hinweis: Die Panele ist vorverkabelt.
- Schneiden Sie das Kabel gemäß der Installation auf die erforderliche Länge zu
1 : Anschluss des PV-Moduls an den Anschlusskasten
2 : Verbinden Sie den Adapter mit einer Zigarettenanzündersteckdose auf der Kontrolleinheit.
- Entfernen Sie für dden Adapter mit einer Zigarettenanzündersteckdose an den Anschlusskasten die Kabelisolie-
rung am jeweiligen Kabelende (Abb. 2).
- Befolgen Sie die dargestellten Verkabelungsanweisungen, um einen einwandfreien Anlagenbetrieb zu gewährleisten
(Abb. 3).
Achten Sie beim Anschließen der Kabel auf die Polarität.

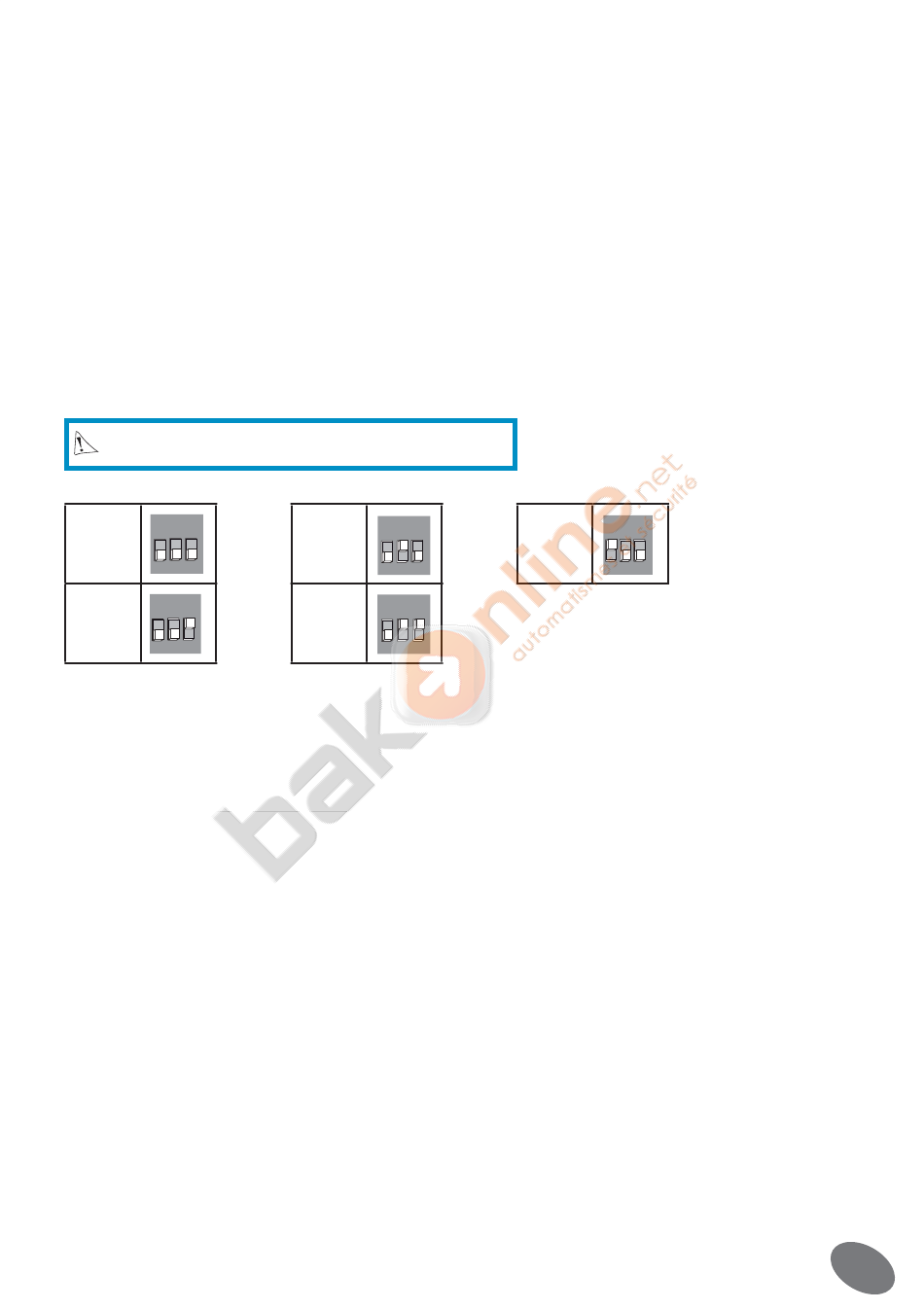

-Switch 1 (Abb.3-1) erlaubt, die Alarmschwelle zu regulieren:
ON DP
12V*
1 2 3
ON DP
11.5V
1 2 3
* : Nicht zu empfehlende Einstellungen für den automatischen Torbetrieb
- Sobald der Schwellenwert erreicht ist, erklingen Pieptöne, um auf die niedrige Batterielast aufmerksam zu machen.
Sie können eine schnelle Ladung der Batterie mit dem Versorgungsladegerät (Option: CH UNIVERSAL 15) vorne-
hmen oder die Betätigung des automatischen Betriebs einschränken und auf bessere Lichtverhältnisse warten, die
das Aufladen der Batterie mit Hilfe der Sonnenpanele ermöglichen.
- Für den Fall, dass Sie die Batterie aufladen möchten, ist es obligatorisch, sie an den Klemmschuhen abzutrennen.
-Sobald die Batterie 10 V erreicht hat, wird ein zusätzlicher Schutz aktiviert und die Ausgänge blockiert. Die Batterie
wird erneut aktiviert sobald sie 11 V überschritten hat.
- Reset : Bei falschem Anschluss, Mehrverbrauch von über 15 Minuten, usw. blockiert das System. Ein Reset ist dann
unumgänglich : Ziehen Sie die Panele ab und nehmen Sie die Sicherung für einen Moment heraus (Abb. 3-4).
c. Ladezustand der Batterie: (Abb.3-2)
Orangefarbene LED : Batteriespannung zwischen 10 und 11 V
Rote LED : Spannung < 10V
Grüne LED: Batteriespannung > 11V
Blinkende grüne LED : Batterie vollständig aufgeladen
d. Befestigung des PV-Moduls:
- Für die optimale Nutzung des PV-Moduls ist ein Installationsort zu wählen, der möglichst den größten Teil des
Tages in der Sonne liegt. Die Ausrichtung und der Neigungswinkel des Moduls sind je nach gewähltem Installation-
sort zu berechnen.
Hinweis: In einem Winkel von 45° nach Süden ausgerichtete PV-Module bieten optimale Nutzungsbedingungen.
Das Modul sollte im gewünschten Neigungswinkel bedarfsgerecht mit Befestigungslaschen befestigt werden (nicht
im Lieferumfang enthalten).
- Wählen Sie einen angemessenen Ort für die Installation des PV-Moduls. Für die einwandfreie Funktionsweise des
Moduls sollte ein Ort gewählt werden, an dem die Zellen sowohl im Laufe des Tages als auch zu jeder Jahreszeit
möglichst viel Sonnenstrahlung erreicht.
ON DP
11V
1 2 3
ON DP
10.5V
1 2 3
CFI EXTEL UNIVERSAL 15 - 08/2011 - V1
http://www.bakonline.net/
ON DP
10V
1 2 3
