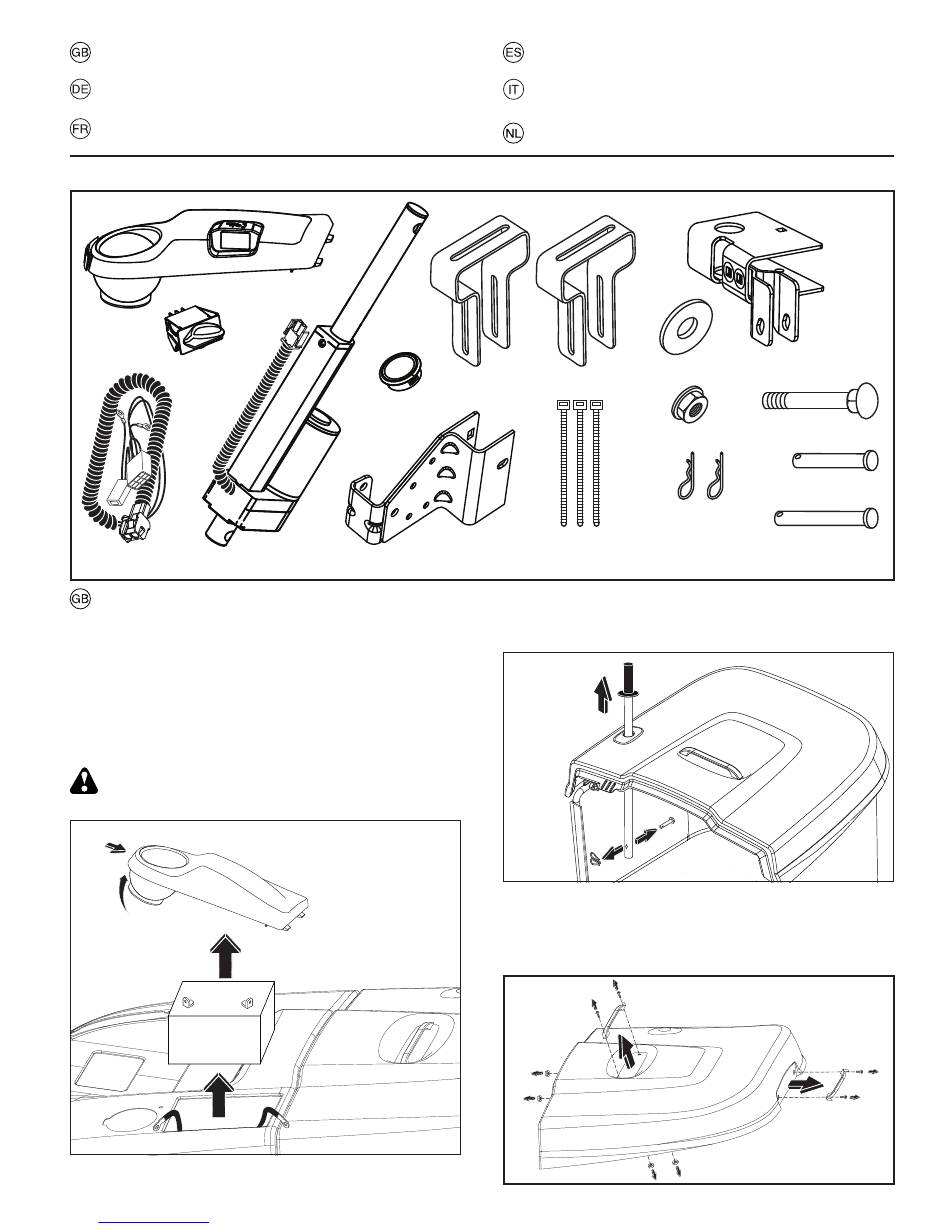

ELECTRIC DUMP SYSTEM ASSEMBLY KIT
MONTAGEKIT FÜR DAS ELEKTRISCHE
AUSKIPPSYSTEM
KIT DE MONTAGE DU SYSTÈME DE
BASCULEMENT ÉLECTRIQUE
532 43 04-44
532 43 06-66
TO RETROFIT TRACTOR WITH ELECTRIC
DUMPING SYSTEM KIT
NOTE: Assembly instructions for tractors factory equipped with
the electric dump system begin with step 17.
1.
Begin by removing the battery cover on the left side of the unit.
The cover is removed by pushing back on the area in front
of the cup holder and then the cover will swing upwards.
2.
Remove the battery connector hardware using a 7/16" wrench
and lift the battery out.
CAUTION: To avoid arcing the battery, always remove the neg-
ative lead first before attempting to remove the positive lead.
532 43 20-32 Rev. 1
Downloaded from
www.Manualslib.com
LOOSE PARTS NOT ASSEMBLED
532 42 82-40
532 43 04-24
532 42 82-39
manuals search engine
KIT DE SISTEMA DE DESCARGA ELÉCTRICO
KIT PER IL MONTAGGIO DI UN SISTEMA DI
RACCOLTA ELETTRICO
MONTAGESET ELEKTRISCH
STORTSYSTEEM
532 43 27-55
532 12 47-56
532 42 82-38
3.
Remove the bagger and set it down on the ground.
4.
Remove the clip and clevis pin from the base of the dump
handle and then remove the dump handle from the top of
the bagger.
5.
Using a Phillips head screw driver and 3/8" wrench, remove
the upper bagger handle.
6.
Using a Phillips head screw driver and 3/8" wrench, remove
the rear bagger handle.
7.
Remove the bagger top from the assembly.
819 13 20-12 532 43 07-70
872 14 06-22
873 90 06-00
532 00 49-29
532 43 04-22
532 12 47-88
loading
