SEITE 11
6 Montage
6.1 Benötigte Teile
Bitte überprüfen Sie zunächst den vollständigen Lieferumfang der Kamera in der Originalver-
packung (Siehe

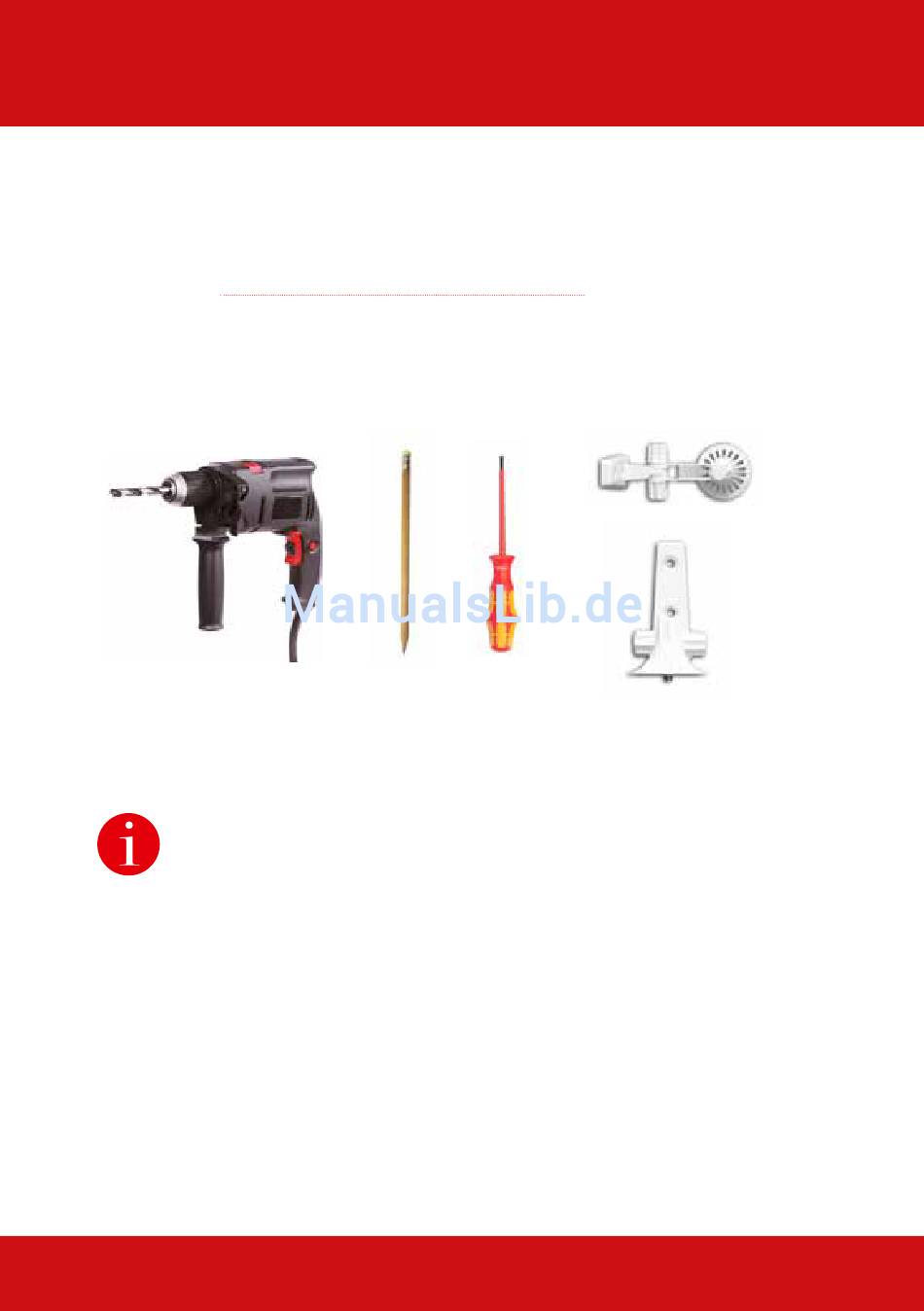

Desweiteren benötigen Sie zur Montage
Bohrmaschine für Dübelbohrungen
Stift zum Anzeichnen der Bohrlöcher
Schraubendreher
6.2

Montage der Decken- /wandbefestigung

• Zeichnen Sie zunächst die Bohrlöcher mit Hilfe der vorgegebenen Löcher der Decken- /
Wandbefestigung mit einem Stift an.
Auf das Setzen der Dübel kann verzichtet werden, wenn der Un-
tergrund aus Holz ist. Zur Befestigung des Halters werden spä-
ter die mitgelieferten Schrauben direkt in den Untergrund ge-
schraubt. Um das Einschrauben im Holz zu erleichtern, sollten die
Stellen zunächst z.B. mit einem 2 mm-Bohrer vorgebohrt werden
(Bohrtiefe knapp unter Schraubenlänge).
• Bohren Sie nun an den angezeichneten Stellen die Löcher und stecken Sie die Dübel ein.
• Wandhalter über die Bohrlöcher setzen und an die Wand drücken, dann die beiden
Schrauben einsetzen und mit passendem Schraubendreher festziehen. Dabei nur so stark
anziehen, dass der Kunststoffhalter nicht beschädigt wird.
• Drehen Sie das weibliche Gewinde der Kameraunterseite auf die Gewindeschraube der
Halterung auf und stellen Sie die Halterung mit Hilfe der seitlichen Feststellschrauben in
den gewünschten Winkel ein.
ASSMANN Electronic GmbH I Auf dem Schüffel 3 I 58513 Lüdenscheid I Germany
E-Mail: info@assmann.com I Internet: www.assmann.com
„4 Verpackungsinhalt & Anschluss" auf Seite
BEDIENUNGSANLEITUNG
9)
