BAUANLEITUNG

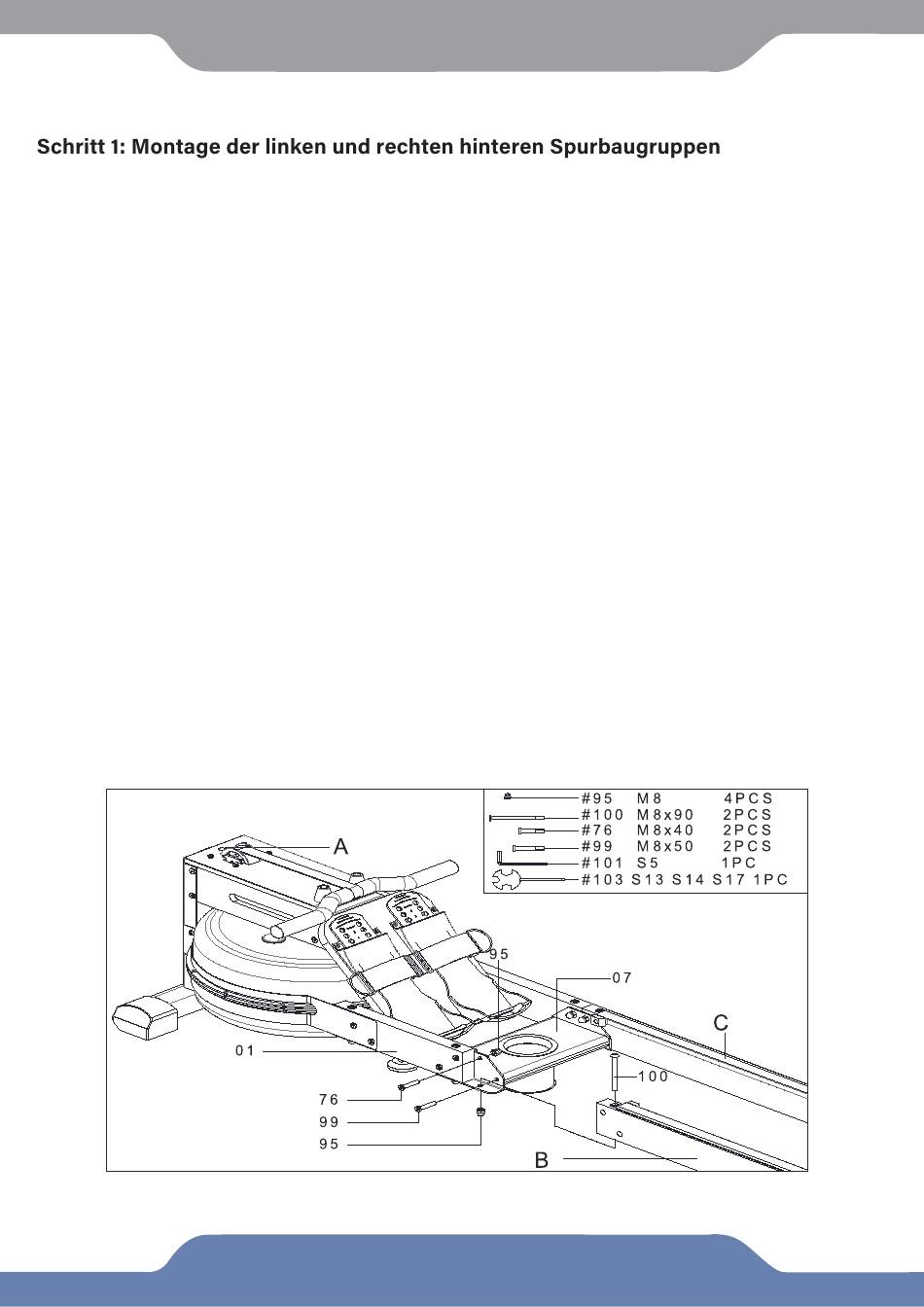

1. Nehmen Sie die Hauptrahmenbaugruppe (A), die linke hintere Spurbaugruppe (B),
die rechte hintere Spurbaugruppe (C) und die Teileablage (F) aus dem Karton.
2. Nehmen Sie gemäß Diagramm 2 Schrauben (100) entsprechend der Richtung in
der Abbildung heraus, führen Sie 2 Sechskant-Madenschrauben (100) durch die
entsprechenden Löcher der linken und rechten hinteren Spurbaugruppe (B/C) und
führen Sie sie durch, und sichern Sie dann die 2 Hutmuttern (95) und 2
Sechskant-Madenschrauben (100) mit einem Inbusschlüssel (101) und einem
Kreuzschlüssel (103).
3. Nehmen Sie die 2 Sechskant-Madenschrauben (76) heraus, führen Sie sie durch
die Löcher über der linken und rechten hinteren Spurbaugruppe (B/C) und die
entsprechenden 2 Hutmuttern (95) und sichern Sie sie mit einem Inbusschlüssel
(101) und einem Kreuzschlüssel (103). Hinweis: Sperren Sie es noch nicht.
4. Führen Sie dann mit einem Inbusschlüssel (101) zwei Inbus-Madenschrauben
(99) durch die Löcher unter der linken und rechten hinteren Spurbaugruppe (B/C)
und befestigen Sie sie auf der Verbindungsplatte (07) in der Schiene und verriegeln
Sie alle Schrauben und Muttern.
17
