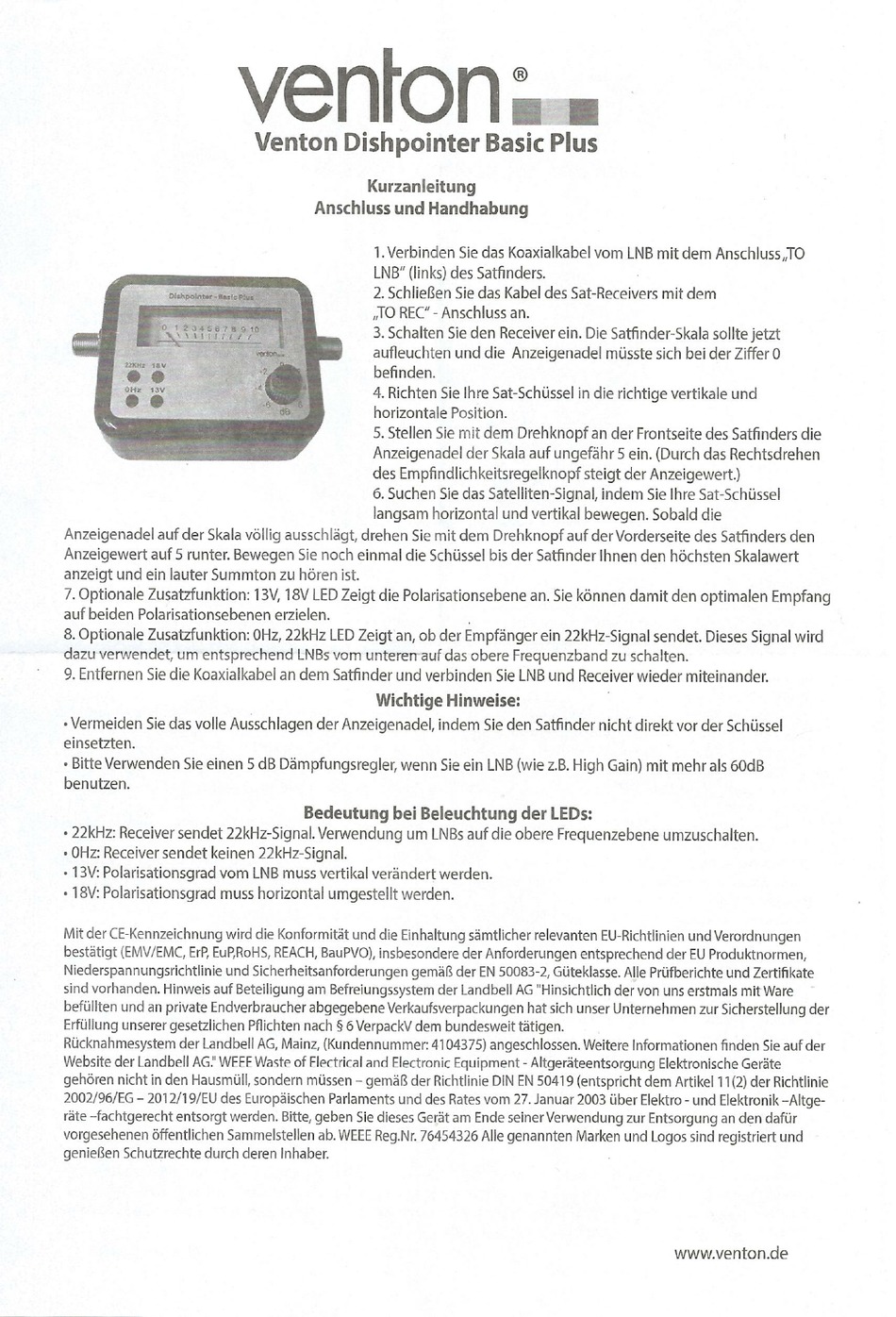

Venton Dishpointer Basic Plus
Kurzanleitung
Anschluss und Handhabung
1. Verbinden Sie das Koaxialkabel vom LNB mit dem Anschluss ‚TO
LNB* (links) des Satfinders.
2. SchlieBen Sie das Kabel des Sat-Receivers mit dem
„TO REC" - Anschluss an.
3. Schalten Sie den Receiver ein. Die Satfınder-Skala sollte jetzt
aufleuchten und die Anzeigenadel müsste sich bei der Ziffer 0
befinden.
4. Richten Sie Ihre Sat-Schüssel in die richtige vertikale und
horizontale Position.
5. Stellen Sie mit dem Drehknopf an der Frontseite des Satfinders die
Anzeigenadel der Skala auf ungefähr 5 ein. (Durch das Rechtsdrehen
des Empfindlichkeitsregelknopf steigt der Anzeigewert.)
6. Suchen Sie das Satelliten-Signal, indem Sie Ihre Sat-Schüssel
langsam horizontal und vertikal bewegen. Sobald die
Anzeigenadel auf der Skala völlig ausschlägt, drehen Sie mit dem Drehknopf auf der Vorderseite des Satfinders den
Anzeigewert auf 5 runter. Bewegen Sie noch einmal die Schüssel bis der Satfinder Ihnen den höchsten Skalawert
anzeigt und ein lauter Summton zu hören ist.
7. Optionale Zusatzfunktion: 13V, 18V LED Zeigt die Polarisationsebene an. Sie können damit den optimalen Empfang
auf beiden Polarisationsebenen erzielen.
8. Optionale Zusatzfunktion: 0Hz, 22kHz LED Zeigt an, ob der Empfänger ein 22kHz-Signal sendet. Dieses Signal wird
dazu verwendet, um entsprechend LNBs vom unterenauf das obere Frequenzband zu schalten.
9. Entfernen Sie die Koaxialkabel an dem Satfinder und verbinden Sie LNB und Receiver wieder miteinander.
Wichtige Hinweise:
+ Vermeiden Sie das volle Ausschlagen der Anzeigenadel, indem Sie den Satfinder nicht direkt vor der Schüssel
einsetzten.
« Bitte Verwenden Sie einen 5 dB Dämpfungsregler, wenn Sie ein LNB (wie z.B. High Gain) mit mehr als 60dB
benutzen.
Bedeutung bei Beleuchtung der LEDs:
« 22kHz: Receiver sendet 22kHz-Signal. Verwendung um LNBs auf die obere Frequenzebene umzuschalten.
+ OHz: Receiver sendet keinen 22kHz-Signal.
+ 13V: Polarisationsgrad vom LNB muss vertikal verändert werden.
+ 18V: Polarisationsgrad muss horizontal umgestellt werden.
