Betriebsanleitung

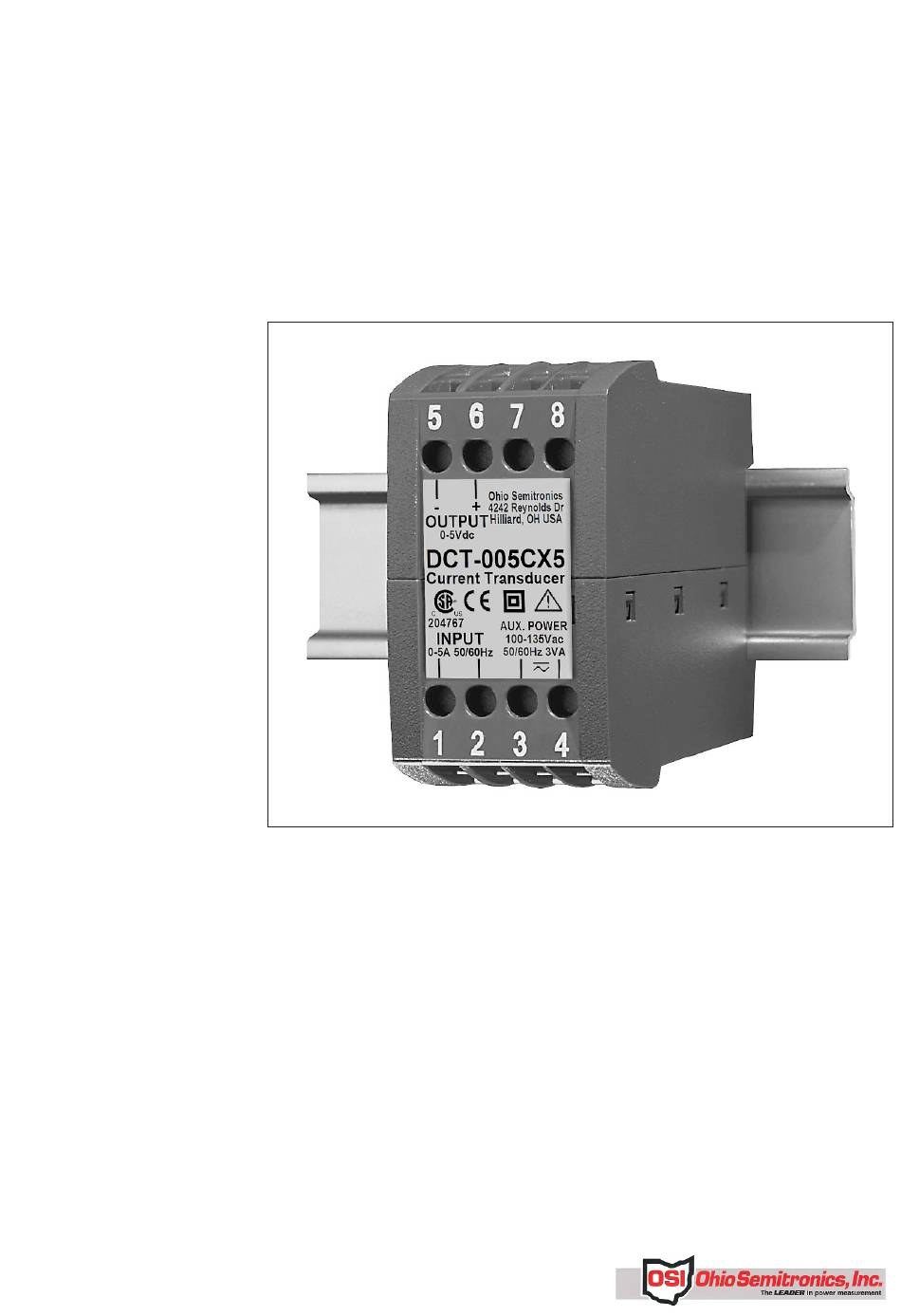

Messumformer für Wechselstrom DCT-xxx(C, CX5, E, E2)
Mode d'emploi
Convertisseur de mesure
pour courant alternatif DCT-xxx(C, CX5, E, E2)
Operating Instructions
Transducer for AC Current DCT-xxx(C, CX5, E, E2)
7004-00060-A
Rev --
Aug 12, 2009
Inhaltsverzeichnis
loading

Verwandte Anleitungen für OHIO SEMITRONICS DCT Serie

Inhaltszusammenfassung für OHIO SEMITRONICS DCT Serie

  • Seite 1 Convertisseur de mesure pour courant alternatif DCT-xxx(C, CX5, E, E2) Operating Instructions Transducer for AC Current DCT-xxx(C, CX5, E, E2) 7004-00060-A Rev -- Aug 12, 2009 OHIO SEMITRONICS, INC. 4242 Reynolds Drive Hilliard, Ohio 43026 Telephone: 614-777-1005 Toll Free: 800-537-6732 FAX:...

  • Seite 2: Inhaltsverzeichnis

    Betriebsanleitung Messumformer für Wechselstrom DCT-xxx(C, CX5, E, E2) Eigenverbrauch: ≤ 5 mV · I bei Eingangsendwert Sicherheitshinweise, die unbedingt beachtet werden müssen, sind in dieser Betriebsanleitung mit folgenden Messausgang Symbolen markiert: Gleichstrom: 0 - 1 bis 0 - 20 mA bzw. live-zero 0,2 - 1 bis 4 - 20 mA Bürdenspannung: 15 V...

  • Seite 3: Befestigung

    4. Befestigung Die Befestigung des DCT-xxx erfolgt auf einer Hutschiene. – + – + Bei der Bestimmung des Montageortes müs- sen die «Umgebungsbedingungen», Abschnitt «3. Tech nische Daten», eingehalten werden! 5 6 7 8 5 6 7 8 Gehäuse auf Hutschiene (EN 50 022) aufschnappen (siehe Bild 1).

  • Seite 4: Inbetriebnahme Und Wartung

    6. Inbetriebnahme und Wartung 8. Gerätezulassung Hilfsenergie und Messeingang einschalten. Der Messumformer ist wartungsfrei. CSA geprüft für USA und Kanada file-nr. 204767 7. Demontage-Hinweis Messumformer gemäss Bild 7 von Tragschiene abnehmen. 9. Mass-Skizze 112,5 5 6 7 8 1 2 3 4 114,1 Bild 7 Bild 8.

  • Seite 5: A Lire En Premier, Ensuite

    Mode d’emploi Convertisseur de mesure pour courant alternatif DCT-xxx(C, CX5, E, E2) Les conseils de sécurité qui doivent impérativement être Sortie de mesure observés sont marqués des symboles ci-contre dans le Courant continu: 0 - 1 à 0 - 20 mA resp. live-zéro présent mode d’emploi: 0,2 - 1 à...

  • Seite 6: Fixation

    4. Fixation Les convertisseurs DCT-xxx peuvent être montés sur des rails «à chapeau». – + – + En déterminant l’emplacement de montage, il faut tenir compte des indications fournies sous la rubrique «Ambiance extérieure», chapitre 5 6 7 8 5 6 7 8 «3.

  • Seite 7: Mise En Service Et Entretien

    6. Mise en service et entretien 9. Croquis d’encombrement Enclencher l’alimentation auxiliaire et l’entrée de mesure. 112,5 Le convertisseur de mesure ne nécessite pas d’entretien. 5 6 7 8 7. Indication pour le démontage Démonter le convertisseur du rail support selon Fig. 7. 1 2 3 4 114,1 Fig.

  • Seite 8: Read First And Then

    Operating Instructions Transducer for AC current DCT-xxx(C, CX5, E, E2) Measuring output Safety precautions to be strictly observed are marked with following symbols in the Operating Instructions DC current: 0 - 1 to 0 - 20 mA resp. live-zero 0.2 - 1 to 4 - 20 mA Burden voltage: 15 V External resistance:...

  • Seite 9: Mounting

    4. Mounting The DCT-xxx can be mounted on a top-hat rail. – + – + Note “Environmental conditions” in Section “3. Technical data” when determining the place of installation! 5 6 7 8 5 6 7 8 Simply clip the device onto the top-hat rail (EN 50 022) (see Fig.

  • Seite 10: Commissioning And Maintenance

    6. Commissioning and maintenance 9. Dimensional drawing Switch on the power supply and the measuring input. 112.5 No maintenance is required. 5 6 7 8 7. Releasing the transducer Release the transducer from a top-hat rail as shown in Fig. 7. 1 2 3 4 114.1 Fig.

  • Seite 11: Konformitätserklärungen

    10. Konformitätserklärung / Certificat de conformité / Declaration of conformity DCT-xxx(C, CX5, E, E2) EG - KONFORMITÄTSERKLÄRUNG DECLARATION OF CONFORMITY D o k u m e n t - N r . / I 5 3 8 . D O C D o c u m e n t .
