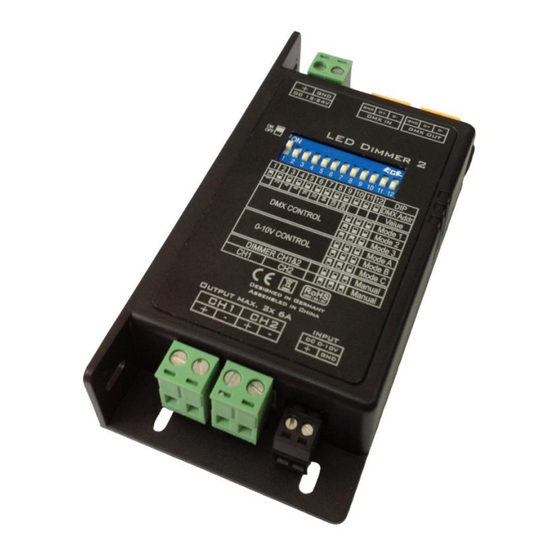

KAPEGO LED Dimmer 2 Bedienungsanleitung

Dmx dimmer
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
Bedienungsanleitung
KAPEGO LED Dimmer 2
ItemNo.: 843336
V1.1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für KAPEGO LED Dimmer 2

Inhaltszusammenfassung für KAPEGO LED Dimmer 2

  • Seite 1 Bedienungsanleitung KAPEGO LED Dimmer 2 ItemNo.: 843336 V1.1...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis 1. Sicherheitshinweise ..........................3 Hinweise ..............................3 ACHTUNG! ............................... 4 2. Einleitung .............................. 4 3. Lieferumfang ............................4 4. Technische Daten ..........................5 5. Funktionen ............................6 6. Bedienung.............................. 6 DMX Mode 1: ............................6 DMX Mode 2: ............................6 DMX Mode 3: ............................

  • Seite 3: Sicherheitshinweise

    1. Sicherheitshinweise • Dieses Gerät ist nur für die Verwendung in geschlossenen Räumen (nicht im Freien) konzipiert. • Es erlischt der Garantieanspruch, bei manuellen Veränderungen des Gerätes. • Nur von ausgebildeten Fachkräften reparieren lassen. • Um Feuer und Stromschläge zu verhindern, schützen Sie das Gerät vor Regen und Feuchtigkeit.

  • Seite 4: Achtung

    Prüfen sie die Verpackung sowie das Produkt auf Transportschäden*. Lesen sie die Bedienungsanleitung aufmerksam durch, bevor sie den LED Dimmer 2 in Betrieb nehmen. Das Gerät dient als Signalkanal Dimmer. Bis zu einer maximalen Belastung von 6A sind für einen einzelnen Ausgang erlaubt.

  • Seite 5: Technische Daten

    4. Technische Daten Spannungsversorgung 12-24V DC ( 2-pin Connector V-,V+) Leistung 4-pin Connector (2x V+, 2x V-) 6A / Kanal -> 72W/12V DC ges. 6A x2Kanäle = max. 12A/144W 6A / Kanal -> 144W/24V DC ges. 6A x2Kanäle = max. 12A/288W Schutzklasse IP20 Protokoll...

  • Seite 6: Funktionen

    Der Kapego LED Dimmer 2 hat eine maximale Leistung von 12A/288W  Einfache DMX Adressierung über Dipschalter  Der Kapego LED Dimmer 2 kann wahlweise im 1 oder 2-Kanal-Modus betrieben werden  0-10V Schnittstelle zum Dimmen ist ebenfalls enthalten ...

  • Seite 7: 0-10V Mode C

    0-10V Signal = CCT Fade Über das 0-10V Signal bietet sich die Möglichkeit von Warm- / Neutral- / zu Kaltweiß zu mischen Manuele Dimmfunktion: Der KAPEGO LED Dimmer 2 kann auch als einfacher PWM Dimmer eingesetzt werden, um feste Farbtemperaturen einzustellen. Manuel Dimmen 1: OUTPUT CH1 = OUTPUT CH2 Der Ausgangspegel wird über DIP-Switch 1-8 gesteuert...

  • Seite 8: Importeur

    7. Importeur Deko-Light Vertriebs GmbH Auf der Hub 2 D-76307 Karlsbad www.deko-light.com deko@deko-light.com...
  • Seite 9 USER MANUAL KAPEGO LED Dimmer 2 ItemNo.: 843336 V1.1...
  • Seite 10 Contents 1. Safety Guidelines ............................ 3 Safety guidelines for proper use ............Fehler! Textmarke nicht definiert. ATTENTION! ............................4 2. Introduction ............................4 3. Delivery scope ............................4 4. Specifications ............................... 5 5. Features ..............................6 6. Operation ............................... 6 DMX Mode 1: ............................

  • Seite 11: Safety Guidelines

    1. Safety Guidelines • This product is designed for indoor-use only. (not outdoor) • Guarantee expires, when manually changing or dismantling the product yourself. • Only a specialist is allowed to repair the product. • To prevent fire and electric shocks, protect product from water and moisture. •...

  • Seite 12: Attention

    Dimmer works in DMX Control Modus, as well as in manual dimm modus 3. Scope of delivery You should be in possession of the following: • 1 Kapego LED Dimmer 2 • 1 DIN rail adapter • 1 User Manual •...

  • Seite 13: Specifications

    4. Specifications Power Supply 12-24V DC (2-pin Connector V-,V+) Power 4-pin Connector (2x V+, 2x V-) 6A / Channel -> 72W/12V DC ges. 6A x2Channel = max. 12A/144W 6A / Channel -> 144W/24V DC ges. 6A x2Channel = max. 12A/288W IP Rate IP20 Input Signal...

  • Seite 14: Features

     DMX/PWM-Converter, that can be used with any DMX512 controllers according to USITT standard  Kapego LED Dimmer 2 can be operated with a maximum loading power of 12A/288W  Easy address setting via DIP switches  Kapego LED Dimmer 2 can be operated either in 1 or 2-channel mode ...

  • Seite 15: 0-10V Mode C

    0-10V Signal offers the possibility to mix from warm- / neutral- / to cold white Manual dimm function: KAPEGO LED Dimmer 2 can also be used as a simple PWM dimmer to adjust solid color temperatures. Manual dimming 1: OUTPUT CH1 = OUTPUT CH2...

  • Seite 16: Importeur

    7. Importeur Deko-Light Vertriebs GmbH Auf der Hub 2 D-76307 Karlsbad www.deko-light.com deko@deko-light.com...
  • Seite 17 Manuel d’utilisation KAPEGO LED Dimmer 2 ItemNo.: 843336...
  • Seite 18 Sommaire 1. Consigne de sécurité………… ……………………………………………………………………………………………………3 Informations complémentaires ....................... 3 ATTENTION ............................. 3 2. Introduction ............................4 3. Déballage............................... 4 4. Caractéristiques techniques ..........................4 5. Descriptif ............................... 6 6. Fonctionnement ........................... 6 Mode DMX (adressage DMX) et 0-10 V ....................6 Mode Manuel ............................

  • Seite 19: Consigne De Sécurité

    1. Consignes de sécurité • Cet appareil ne peut s’utiliser qu’en intérieur • Toute modification de l’appareil annule les conditions de garantie • Toute intervention doit être effectuée par un technicien qualifié • Protégez cet appareil de l’humidité pour prévenir tout risque d’électrocution •...

  • Seite 20: Introduction

    Lisez attentivement ce manuel avant toute utilisation. Cet appareil est un dimmer 2 canaux. Chaque canal peut supporter une charge maximale de 6 A. L’adressage DMX se fait au moyen de dipswitchs. L’appareil fonctionne aussi bien en contrôle DMX externe, qu’en mode Manuel.

  • Seite 22: Descriptif

    DMX CANAL 2 = DImmer général Commande 0-10V Le Kapego Led Dimmer 2 peut être piloté via un signal 0-10V. En cas de pilotage à la fois en 0-10V et DMX, le signal entrant DMX est traité de façon prioritaire.
  • Seite 23 (Chaud – Neutre – Froid) Dimmer manuel Le KAPEGO Led dimmer2 permet une gradation manuelle, chaque DipSwitch possédant une valeur différente selon les deux modes possibles. Les combinaisons de ces différentes valeurs permettent d’obtenir une large palette de nuances couleurs.
  • Seite 24 Importeur: Deko-Light Vertriebs GmbH Auf der Hub 2 D-76307 Karlsbad www.deko-light.com deko@deko-light.com...
