Inhaltsverzeichnis .......................1 INFÜ HRUNG Hinweise zu diesem Handbuch .................. 1 Schreibweisen in diesem Handbuch ................2 Hinweise zu den Symbolen ..................2 Sicherheitsvorschriften ....................3 Systemvoraussetzungen ................... 4 Lieferumfang ......................5 Scannerübersicht ......................6 LED Anzeige ....................... 9 Ultraschall-Sensor ...................... 9 I.
Einsatz dieses Scanners notwendigen Systemvoraussetzungen Ihres Computer beschrieben. Ü berprüfen Sie die Vollständigkeit des Lieferumfangs, bevor Sie mit der Installation des Plustek-Scanners beginnen. Sollten Teile fehlen oder beschädigt sein, setzen Sie sich mit dem Händler in Verbindung, bei dem Sie den Scanner erworben haben, oder wenden Sie sich direkt an den Kundendienst der nächstgelegenen...
Anhang A enthält die Spezifikationen Ihres erworbenen Scanners. Anhang beinhaltet unseren Kundenservice eingeschränkte Garantieerklärung. CHREIBWEISEN IN DIESEM ANDBUCH Fett —Wird zur Darstellung von Befehlen bzw. Bildschirmmeldungen verwendet. —Wird GROSSBUCHSTABEN Hervorheben wichtiger Informationen verwendet. Kursivschrift —Repräsentiert Tasten auf Ihrem Scanner ODER wichtige Hinweise. In diesem Handbuch werden zum Hervorheben besonderer Informationen die folgenden Symbole verwendet: Zeigt auf, wie Sie genau vorgehen müssen, um...
ICHERHEITSVORSCHRIFTEN Lesen Sie vor der Nutzung des Geräts folgende wichtigen Informationen, um jegliche Gefahr einer Verletzung oder Beschädigung zu vermeiden Warnung oder zu verringern. 1. Nutzung: Dieses Produkt ist nur für den Innenbereich und in trockenen Bereichen vorgesehen. Unter folgenden Bedingungen kann ein Feuchtigkeitsbeschlag im Innern des Geräts erfolgen, der zu Fehlfunktion führt: ...
YSTEMVORAUSSETZUNGEN ® PC mit Intel Pentium IV 3.2 GHz Prozessor oder gleichwertiger 1 GB RAM 2.0-Anschluss verfügbar CD-ROM- oder DVD-Laufwerk 800 MB Festplattenspeicher Grafikkarte mit mindestens 16 Bit Farbtiefe Betriebssystem: Windows 2000 Professional, Windows XP, Windows Vista, Windows 7, Windows 8.

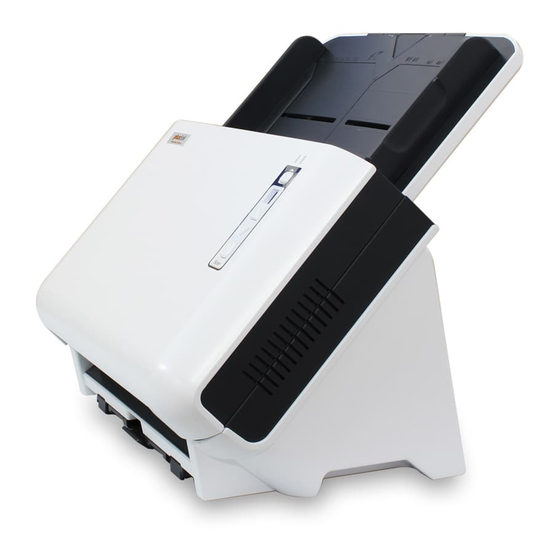

CANNERÜ BERSICHT 1. PAPIEREINFÜ HRUNG—Hält das Papier zur Einführung. Ö ffnen Sie die Papiereinführung Scanner benutzen. Bauen bitte Papiereinführung ein, bevor Sie den Scanner in Gebrauch nehmen. 2. PAPIERBREITENSCHIEBER—Justieren Sie den Papierbreitenschieber um die Papiergröß e anzupassen. 3. DECKELVERRIEGELUNG—Ö ffnet den ADF-Deckel. Ziehen um den ADF-Deckel zu öffnen, wenn Sie den Scanner reinigen wollen, oder Papierstau entfernen.
Seite 10
7. WARN-LED—Zeigt einen Fehlerstatus des Scanners. 8. POWER/ENERGIESPAR LED—Zeigt den Scannerstatus an. 9. ENERGIESPARTASTE—Drücken Sie diese ca. 1 Sekunde, damit das Gerät in den Standby Modus (Ruhemodus) wechselt. Wenn Sie den Knopf erneut drücken, verlässt es den energiesparenden Modus wieder. 10 FUNKTIONS NUMMER DISPLAY—Zeigt die Nummer der voreingestellten Scan- Aufgaben, welche mit den AUF und AB Tasten gewählt werden können.
14. USB-ANSCHLUSS—Der Scanner wird über das mitgelieferte USB-Kabel an den USB-Anschluss des Computers angeschlossen. —Verbindet den Scanner über das LAN-Kabel mit einem freien 15. LAN-ANSCHLUSS Anschluss des Netzwerkswitch. 16. NETZANSCHLUSS—Hier wird der Scanner über das mitgelieferte Netzteil an eine normale Steckdose angeschlossen. 17.
LED A NZEIGE Die Power/Energiespar LED und Warn-LED zeigen unterschiedliche Scannerzustände. Power / Warn-LED Energiespar Status Licht LED Licht Der Scanner ist eingeschaltet, bereit um Bilder Blau einzuscannen. Scanner geht Standby Modus Orange (Ruhemodus), wenn er für 10 Minuten im Leerlauf ist.
I. I APITEL NSTALLATION DES CANNERS Bevor Sie mit der Installation des Scanners beginnen, müssen Sie sicherstellen, dass alle notwendigen Komponenten vorliegen. Eine Liste der im Lieferumfang enthaltenen Komponenten finden Sie im Abschnitt „Lieferumfang“ zu Beginn dieses Handbuchs. NSTALLATIONSVORAUSSETZUNGEN Der Scanner wird mit dem DocAction-Programm, dem OCR-Programm (ABBYY FineReader Sprint), dem Visitenkarten Verwaltungsprogramm (NewSoft Presto! BizCard), dem Dokumenten Verwaltungsprogramm (NewSoft Presto! PageManager), ISIS-Treiber...
Der Computer sollte über einen oder zwei rechteckige USB-Anschlüsse verfügen, die normalerweise so aussehen wie in dieser Abbildung. USB-Anschlüsse Wenn Ihr Computer keinen solchen USB-Anschluss aufweist, müssen Sie eine zertifizierte USB-Schnittstellenkarte erwerben, um den Computer für USB aufzurüsten. CANNER INSTALLIEREN UND EINRICHTEN Befolgen Sie diese Schritt-für-Schritt-Anweisungen, um den USB-Scanner zu installieren.
ü ü 1. Ö ffnen Sie den ADF-Deckel indem Sie den Hebel ziehen, und halten Sie die Papiereinführung bereit. Deckelverriegelung ADF-Deckel 2. Bauen Sie die Papiereinführung ein, dazu müssen Sie die Laschen der Papiereinführung in die vorgesehenen Löcher des Scanners einführen. 3.
ß ß USB-Kabel benutzen, um den Scanner und Ihren Computer zu verbinden Stellen sicher, dass Scanner ausgeschaltet bevor Netzteil Achtung anschließ en oderß en oder entfernen. 1. Verbinden Sie das Netzteil mit dem Netzanschluss am Scanner 2. Befestigen Sie das Stromkabel am Netzteil. 3.
Seite 17
LAN-Kabel benutzen, um den Scanner und Ihren Computer zu verbinden (Bitte überspringen Sie diesen Schritt, wenn Ihr Scanner über keinen LAN-Anschluß verfügt.) Stellen sicher, dass Scanner ausgeschaltet bevor Netzteil Achtung anschließ en oder entfernen. Wenn Sie das LAN-Kabel benutzen, um den Scanner und Ihren Computer im Netzwerk zu verbinden, verbinden Sie bitte nicht gleichzeitig das USB-Kabel mit dem Scanner.
5. Stecken Sie das andere Ende des LAN-Kabels in einen freien Anschluss am Netzwerkswitch 6. Stecken Sie das Ende eines anderen LAN-Kabels in den Netzwerkanschluss am Computer. 7. Stecken Sie das andere Ende des LAN-Kabels in einen freien Anschluss des Netzwerkswitch.
Seite 19
4. Unter Windows XP: a. Legen Sie die mitgelieferte CD/DVD-ROM in das CD/DVD-Laufwerk ein. b. Wählen Sie Automatische Softwareinstallation [Empfohlen] und klicken Sie auf Weiter. c. Klicken Sie im folgenden Fenster auf die Schaltfläche Weiter. Fahren Sie anschließ end mit schritt 8 fort. 5.
Seite 20
Wenn die Programm- und Treiber-CD/DVD-ROM nur für ein Scannermodell ist a. Legen Sie die mit ihrem Scanner mitgelieferte Setup-CD/DVD-ROM in das CD/DVD-ROM-Laufwerk ein. Klicken Sie im Automatische Wiedergabe Fenster auf install.exe ausfü hren. b. Klicken Sie auf die Schaltfläche Ja falls der Dialog Benutzerkontensteuerung auftauchen sollte.
Seite 21
10. Folgen Sie zum Installieren der benötigten Software für lhren neuen USB-Scanner den Anweisungen am Bildschirm. Sollte der Pop-up Assistent auftauchen, klicken Sie auf Weiter und klicken Sie im Fenster Windows-Sicherheit auf Diese Treibersoftware trotzdem installieren. Klicken Sie dann im Pop-up Assistenten auf Fertig stellen.
Seite 22
LAN-Kabel benutzen, Scanner Ihren Computer einer Netzwerkumgebung mit DHCP-Server zu verbinden a. Wählen Sie die Option LAN-Verbindung. Bitte vergewissern Sie sich, dass Sie das USB-Kabel vom Scanner getrennt haben, wenn Sie diese Option wählen. b. Folgen Sie den angezeigten Installationsanweisungen. Bitte nutzen Sie das Scanner Search Tool, um die verfügbaren Scanner zu suchen.
Seite 23
c. Nachdem Sie sich vergewissert haben, dass das Scanner Search Tool ordnungsgemäß arbeitet und der Verbindungsstatus auf “Lokal verbunden” steht, klicken Sie bitte auf Status bestätigen. Fahren Sie anschließ end mit schritt 12 fort. LAN-Kabel benutzen, Scanner Ihren Computer einer Netzwerkumgebung mit statischer IP-Zuweisung zu verbinden a.
Seite 24
b. Folgen Sie den angezeigten Installationsanweisungen. Bitte nutzen Sie das Scanner Search Tool, um die verfügbaren Scanner zu suchen. (Wenn das Windows Sicherheitsfenster während der Search Tool Programmausführung erscheint, nehmen Sie bitte das Search Tool aus der Firewall, um einen reibungslosen Verbindungsprozess zu ermöglichen.) Beziehen Sie sich bitte auf die Online-Hilfe von Scanner Search Tool um mehr über diese Funktion herauszufinden!
Bewahren Sie die Programm und Treiber CD/DVD-Rom für den Fall auf, dass Sie erneut Treiber Software installieren müssen. Achtung Bewahren Sie das Kalibrierungsblatt für den Fall auf, dass Sie den Scanner erneut kalibrieren müssen. Die folgenden Anweisungen zeigen, wie Sie überprüfen können, ob der Scanner richtig mit Ihrem Computer und der Scan-Software funktioniert, indem Sie Ihren ersten Scan mit unserer gebündelten Anwendung NewSoft Presto! BizCard ausführen.
5. Wählen Sie ADF (Vorderseite) als Scantyp in dem TWAIN-Fenster. Justieren Sie die Scaneinstellungen (Papierformat: Automatische Grö ß e, Auflö sung: 300). 6. Klicken Sie auf die Schaltfläche Scannen. 7. Das Visitenkarten in dem Papiereinzug sollte jetzt in den ADF eingezogen und gescannt werden.
II. S APITEL CANNEN Grundsätzlich muss der Scanner über ein Softwareprogramm gesteuert werden. Da alle eingescannten Dokumente (ob Texte oder Grafiken) vom Computer als Bilddateien behandelt werden, erfolgt das Einscannen in den meisten Fällen über ein Bildbearbeitungsprogramm, mit dem die Scanergebnisse betrachtet, nachbearbeitet, gespeichert und ausgedruckt werden können.
OKUMENTE VORBEREITEN Angemessene Dokumentvorbereitung vor dem Scannen kann Papierestau und der Beschädigung des Scanners vorbeugen. Ü berprüfung der Dokument-Eigenschaften Dokumentauflockerung Ü ü Ü ü Vergewissern Sie sich ob das Format und Riesgewicht Ihrer Dokumente für den Scanner akzeptabel sind. Beziehen Sie sich auf „Anhang A: Technische Daten“ dieses Handbuchs für ausführlichere Information.
Die Papiere eines jeden Stapels, welches von dem ADF gescannt wird, können das gleiche oder auch verschiedenes Gewicht haben. Die Hauptsache ist, dass Sie sicherstellen, dass die Länge jedes Stapels gleich ist. Verwenden Sie den Papiereinzug nicht um Dokumente zu scannen, die eine der folgenden Eigenschaften aufweisen: ...
OKUMENTE PLATZIEREN 1. Legen Sie das Dokument mit dem Gesicht nach unten und dem Text in Richtung Papierhalter, in die Papiereinführung. Für einseitige Scans, legen Sie das Dokument mit dem Gesicht nach unten und dem Text in Richtung Papierhalter, in die Papiereinführung. Für mehrseitige Scanner, legen Sie das Dokument in der gewünschten Ordnung mit dem Gesicht nach unten und dem Text in Richtung Papierhalter, in die Papiereinführung.
Laden Sie nie mehr als 100 Seiten Papier (70 g/m ) in den ADF. Papier, welches von dem ADF gescannt wird, muss mind. 5,08 x 5,08 cm breit und lang sein. Stellen Sie sicher, dass keine Lücken zwischen dem Dokumentstapel und des Papierbreitenschiebers bestehen ;...
Stellen Sie sichjer, dass die Visitenkarten die Sie scannen wollen, vertikal in den ADF eingelegt sind. Achtung Packen Sie nicht mehr als 20 Visitenkarten in einen Stapel. LATZIEREN IE DIE LASTIKKARTEN Plastikkarten wie Kreditkarten, Führerscheine, ID-Karten, Versicherungskarten oder Mitgliedskarten können Erhebungen enthalten. Stellen Sie sicher, dass die Erhebung der Karten nach oben in den Scanner eingelegt wird.
Seite 33
3. Schließ en Sie den ADF-Deckel indem Sie Ihn wieder herunterdrücken bis er zurück in seinen Platz rastet. 4. Legen Sie die Karte vertikal mit dem Kopf zuerst und der Oberseite nach oben in die Mitte des ADF. Wenn Sie simplex scannen wollen, legen Sie die Karte mit der Oberseite nach oben in den Scanner.
OKUMENTE SCANNEN Es gibt verschiedene Möglichkeiten den Scanner zu verwenden: 1. Indem man Bilder mit Hilfe unsere TWAIN-Oberfläche scannt, innerhalb jedes TWAIN-Konform-Anwendungsprogramms, oder 2. Scannen mit Hilfe der Tasten auf dem Bedienfeld des Scanners. 3. Scannen über das Programm DocAction auf dem Bildschirm. Die TWAIN-Oberfläche und DocAction-Software werden automatisch auf Ihrem System zusammen mit dem Scanner-Treiber installiert.
Seite 35
Scann-Quelle wählen: Falls mehr Scanner oder Bildverarbeitungsgerät Computer angeschlossen ist, müssen Sie diesen Scanner als Standardscanner einstellen, bevor die TWAIN-Programm-Erfassung erfolgt. 1. Für NewSoft Presto! PageManager: Klicken Sie in der Datei Menüleiste auf Quelle wählen. Für NewSoft Presto! BizCard: Klicken Sie in der Datei Menüleiste auf Scanner auswählen.
Seite 36
4. Passen Sie die Scannereinstellungen an. Für ADF (Duplex-Scan) Scans können Sie die Einstellungen für Vorder- und Rückseite individuell einrichten. Klicken Sie die Vorderseite Taste um die Einstellungen für die Vorderseite festzulegen und klicken Sie die Rü ckseite Taste um die Einstellungen für die Rückseite festzulegen.
Scannen mit NewSoft Presto! BizCard: 1. Klicken Sie auf den Windows Start Knopf, bewegen Sie die Maus auf Alle Programme, dann auf Presto! BizCard und klicken Sie auf Presto! BizCard um das Visitenkarten Verwaltungsprogramm zu starten. (Für Windows 8 Benutzer: Bewegen Sie Ihren Mauszeiger in die obere oder untere rechte Ecke Ihres Bildschirms um die Charm-Leiste zu öffnen.
Seite 38
Scannen mit den Tasten 1. Platzieren Sie das Dokument oder Bild auf dem Scanner. (Beziehen Sie sich auf das „Kapitel II. Scannen” dieses Handbuchs für mehr Informationen über die richtige Platzierung von Papier in den ADF.) 2. Ü berprüfen Sie die momentanen Einstellungen mit Hilfe des Hinweisschildes oder des „Konfiguration der Schaltflächen"-Fenster.
Tasteneinstellungen einsehen Es gibt drei Wege um die Tasteneinstellungen einzusehen: Doppelklicken Sie das Symbol in der Windows Systemleiste. Klicken Sie mit der rechten Maustaste auf das Symbol in der Windows Systemleiste, und wählen Sie dann Konfiguration der Schaltflächen in dem erscheinenden Pop-Up-Menü aus. ...
III. W APITEL ARTUNG UND FLEGE Ihr Scanner ist so konstruiert, um Instandhaltungsfrei zu sein. Dennoch, kann regelmäß ige Pflege und Wartung die Lebensdauer Ihres Scanners erheblich erweitern und einen reibungslosen Arbeitsablauf bewirken. CANNER REINIGEN Papierstaub, Staub, Tinte und Toner von dem gescannten Papier können das das innere des ADF verschmutzen, was zu schlechter Bildqualität oder Papierstau führen kann.
1. Ö ffnen Sie den ADF-Deckel indem Sie den Hebel ziehen. Deckelverriegelung ADF-Deckel 2. Wischen sanft über folgenden Flächen Reinigungsflüssigkeit (nur 95% Isopropyl Alkohol benutzen!) befeuchteten Tuch. Seien Sie vorsichtig damit Sie NICHT die Oberflächen zerkratzen. Reinigen Sie die Einzugs-Rolle: Wischen Sie den Einzugsroller von der einen Seite zur anderen Seite, und drehen Sie ihn dann.
Reinigen des Papiereinzugglases: Besprühen Sie den Scanner nicht direkt mit Reinigungsflüssigkeit. Ü berschüssige Flüssigkeitsreste können den Scanner benebeln Achtung oder beschädigen. 3. Warten Sie bis die gereinigten Flächen richtig getrocknet sind. 4. Schließ en Sie den ADF-Deckel indem Sie Ihn wieder herunterdrücken bis er zurück in seinen Platz rastet.
Scanner Utility-Fenster öffnet sich. Finden Sie den Counter Utility-Abschnitt. Beziehen Sie sich bitte auf die Online-Hilfe von Scanner Utility um mehr über diese Funktion herauszufinden! Ö ffnen Sie den ADF-Deckel indem Sie an dem Deckelöffnungshebel ziehen. Deckelverriegelung ADF-Deckel 1. Entfernen Sie das Pad-Modul indem Sie beide Seiten des Pad-Moduls einklemmen und es herausziehen.
1. Ö ffnen Sie den ADF-Deckel indem Sie an dem Deckelöffnungshebel ziehen. Deckelverriegelung ADF-Deckel 2. Entfernen Papiereinführung, indem Griffe Papiereinführung auf beiden Seiten auseinander drücken. 3. Entfernen Sie die Einzugs-Rolle, indem Sie beide Seiten der Einzugs-Rolle drücken und die Rolle heraus ziehen.
Seite 45
4. Installieren Sie eine neue Einzugs-Rolle, indem Sie diese auf die Rollerlenkung des Scanners einpassen und einlegen. 5. Bauen Sie die Papiereinführung ein, dazu müssen Sie die Laschen der Papiereinführung in die vorgesehenen Löcher des Scanners einführen.
Schließ en Sie den ADF-Deckel indem Sie Ihn wieder herunterdrücken bis er zurück in seinen Platz rastet. ALIBRIERUNG DES CANNERS Eine Kalibrierung des Scanners ist erforderlich, wenn weiß e Flächen in der Voransicht farbig sind, oder die Farbdarstellung von den Farben des Originals stark abweicht.
Seite 47
3. Die Kalibrierungsassistent finden Sie unter Windows START Menü > Alle Programme > Dem Ordner Ihres Scanners, und dort klicken Sie bitte auf Kalibrierungsassistent. (Für Windows 8 Benutzer: Bewegen Sie Ihren Mauszeiger in die obere oder untere rechte Ecke Ihres Bildschirms um die Charm-Leiste zu öffnen.
NERGIESPARMODUS Um Strom zu sparen schaltet der Scanner nach dem Scanvorgang die Beleuchtung aus und begibt sich in einen Stromsparmodus ohne Verzögerung. Der Scanner geht in den Standby Modus (Ruhemodus), wenn er für 10 Minuten im Leerlauf ist. Drücken Sie einfach irgendeine Taste auf dem Bedienfeld des Scanners und der Scanner wird wieder in den normalen Status zurück kehren.
IV. S APITEL TÖ RUNGSBEHEBUNG Wenn beim Betrieb Ihres Scanners ein Problem aufgetauchen sollte, lesen Sie zuerst nochmals die Anweisungen zur Installation bzw. zur Problemanalyse in den entsprechenden Kapiteln dieses Handbuchs. Bevor Sie Kundenservice kontaktieren, lesen sie bitte erst die Information in diesem Kapitel durch und schlagen Sie in unseren FAQ (Frequently Asked Questions) nach, wo Sie nutzvolle Informationen finden können.
APIERSTAU BEHEBEN Wenn ein Papierstau in dem ADF entsteht, führen Sie bitte die folgenden Schritte aus: 1. Entnehmen Sie alle unangestauten Dokumente welche sich immer noch im ADF befinden. (Achtung unbedingt den Deckel dazu öffnen.) 2. Ö ffnen Sie den ADF-Deckel indem Sie an dem Deckelöffnungshebel ziehen. Deckelverriegelung ADF-Deckel 3.
B: K NHANG UNDENDIENST Besuchen unsere Website www.plustek.com für weitere Kundenserviceinformationen. Falls Sie weitere Hilfe benötigen, wenden Sie sich an einen unserer Kundendienstbeauftragten. Unsere Mitarbeiter stehen Ihnen von Montag bis Freitag während den Geschäftszeiten gerne zur Verfügung. Um Verzögerungen zu vermeiden, sollten Sie vor dem Anruf folgende Informationen bereithalten: ...
INGESCHRÄ NKTE ARANTIEERKLÄ RUNG Diese Erklärung gilt ausschließ lich für die Produkte, die zum eigenen Gebrauch (nicht zum Wiederverkauf) ursprünglich von einem autorisierten Händler erworben wurden. Für das Scannen oder Bearbeiten groß er Mengen Bilddaten können die Anforderungen höher liegen. Die angegebenen Systemanforderungen stellen nur eine Richtlinie dar.
Gewinne oder Einsparungen) oder Begleitschäden, auch in dem Fall, dass Plustek über die Möglichkeit solcher Schäden informiert ist. In einigen Ländern ist der Ausschluss oder die Begrenzung von Begleit- oder Folgeschäden gesetzlich nicht zulässig, so dass die obige Einschränkung nicht in Kraft tritt.
Seite 56
Dieses Gerät entspricht Teil 15 der FCC-Vorschriften. Der Betrieb unterliegt den folgenden zwei Bedingungen: (1) Dieses Gerät darf keine Störungen verursachen. (2) Dieses Gerät muss alle Störungen aufnehmen können, auch die Störungen, die einen unerwünschten Betrieb zur Folge haben.
