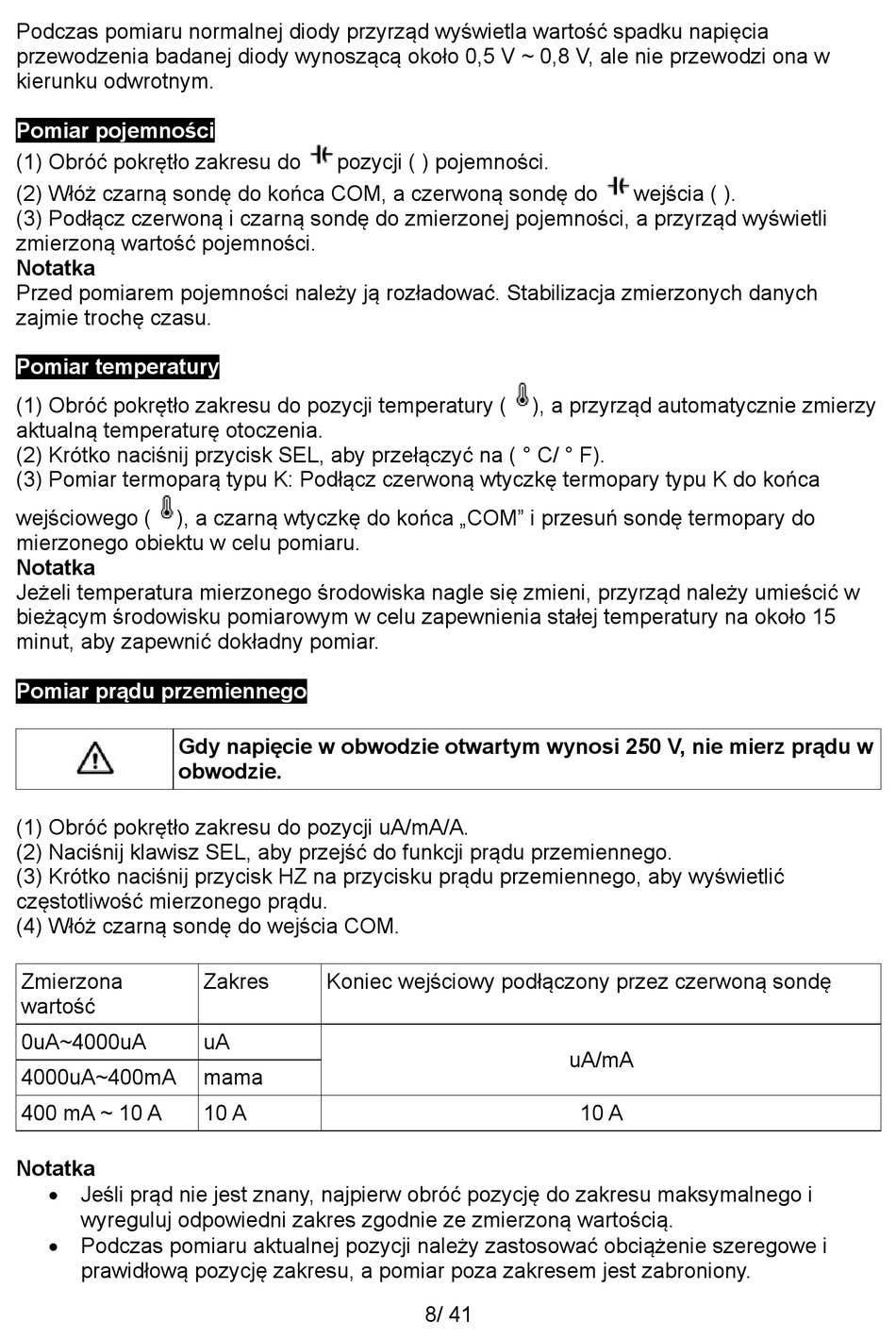

MALTEC MasterMultimeter Bedienungsanleitung Seite 8

Podczas pomiaru normalnej diody przyrząd wyświetla wartość spadku napięcia
przewodzenia badanej diody wynoszącą około 0,5 V ~ 0,8 V, ale nie przewodzi ona w
kierunku odwrotnym.
Pomiar pojemności
(1) Obróć pokrętło zakresu do
(2) Włóż czarną sondę do końca COM, a czerwoną sondę do
(3) Podłącz czerwoną i czarną sondę do zmierzonej pojemności, a przyrząd wyświetli
zmierzoną wartość pojemności.
Notatka
Przed pomiarem pojemności należy ją rozładować. Stabilizacja zmierzonych danych
zajmie trochę czasu.
Pomiar temperatury
(1) Obróć pokrętło zakresu do pozycji temperatury (
aktualną temperaturę otoczenia.
(2) Krótko naciśnij przycisk SEL, aby przełączyć na ( ° C/ ° F).
(3) Pomiar termoparą typu K: Podłącz czerwoną wtyczkę termopary typu K do końca
wejściowego ( ), a czarną wtyczkę do końca „COM" i przesuń sondę termopary do
mierzonego obiektu w celu pomiaru.
Notatka
Jeżeli temperatura mierzonego środowiska nagle się zmieni, przyrząd należy umieścić w
bieżącym środowisku pomiarowym w celu zapewnienia stałej temperatury na około 15
minut, aby zapewnić dokładny pomiar.
Pomiar prądu przemiennego
Gdy napięcie w obwodzie otwartym wynosi 250 V, nie mierz prądu w
obwodzie.
(1) Obróć pokrętło zakresu do pozycji uA/mA/A.
(2) Naciśnij klawisz SEL, aby przejść do funkcji prądu przemiennego.
(3) Krótko naciśnij przycisk HZ na przycisku prądu przemiennego, aby wyświetlić
częstotliwość mierzonego prądu.
(4) Włóż czarną sondę do wejścia COM.
Zmierzona
wartość
0uA~4000uA
4000uA~400mA
400 mA ~ 10 A
Notatka
 Jeśli prąd nie jest znany, najpierw obróć pozycję do zakresu maksymalnego i
wyreguluj odpowiedni zakres zgodnie ze zmierzoną wartością.
 Podczas pomiaru aktualnej pozycji należy zastosować obciążenie szeregowe i
prawidłową pozycję zakresu, a pomiar poza zakresem jest zabroniony.
pozycji ( ) pojemności.
Zakres Koniec wejściowy podłączony przez czerwoną sondę
uA
mama
10 A
), a przyrząd automatycznie zmierzy
uA/mA
10 A
8/ 41
wejścia ( ).
