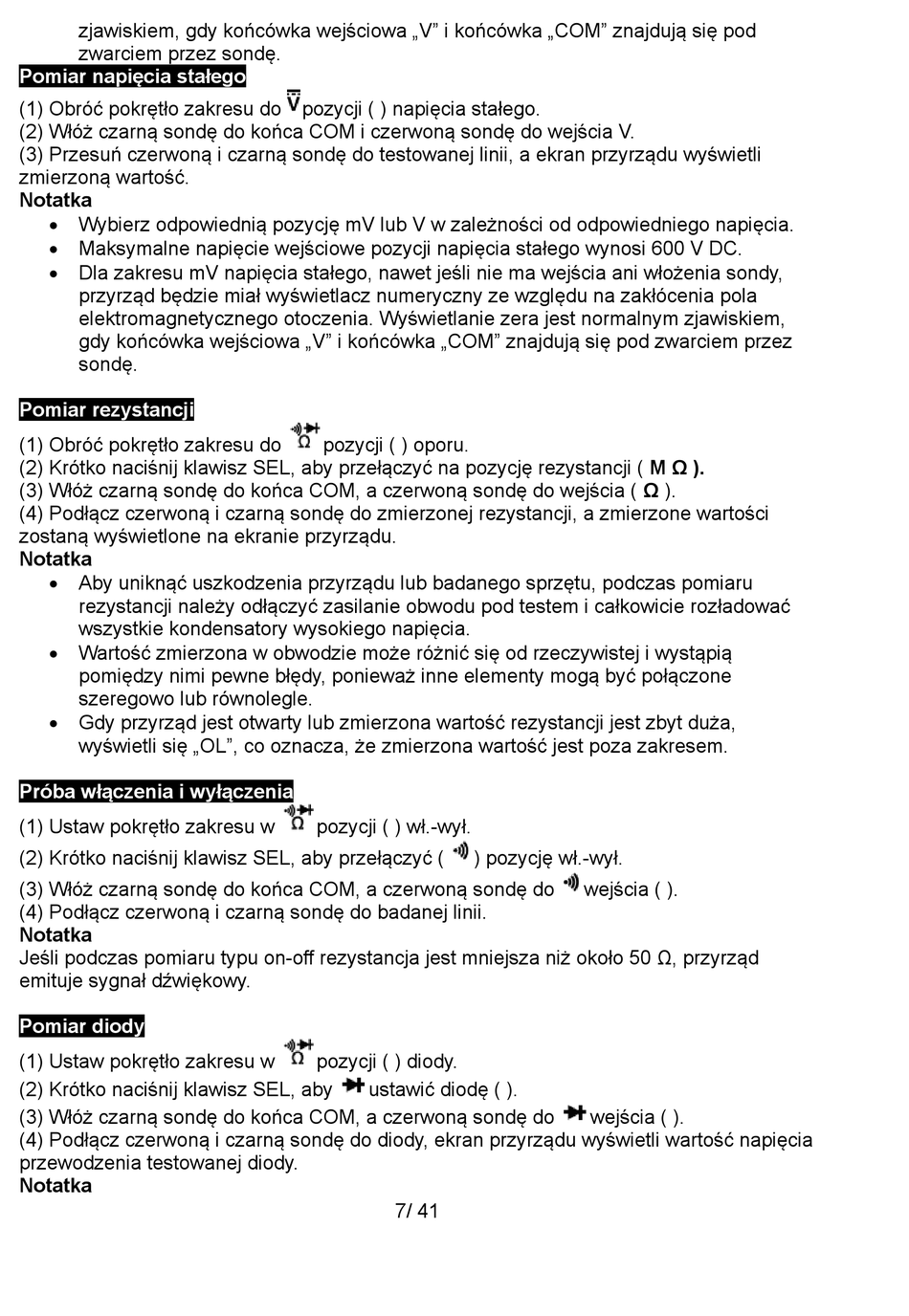

zjawiskiem, gdy końcówka wejściowa „V" i końcówka „COM" znajdują się pod
zwarciem przez sondę.
Pomiar napięcia stałego
(1) Obróć pokrętło zakresu do pozycji ( ) napięcia stałego.
(2) Włóż czarną sondę do końca COM i czerwoną sondę do wejścia V.
(3) Przesuń czerwoną i czarną sondę do testowanej linii, a ekran przyrządu wyświetli
zmierzoną wartość.
Notatka
 Wybierz odpowiednią pozycję mV lub V w zależności od odpowiedniego napięcia.
 Maksymalne napięcie wejściowe pozycji napięcia stałego wynosi 600 V DC.
 Dla zakresu mV napięcia stałego, nawet jeśli nie ma wejścia ani włożenia sondy,
przyrząd będzie miał wyświetlacz numeryczny ze względu na zakłócenia pola
elektromagnetycznego otoczenia. Wyświetlanie zera jest normalnym zjawiskiem,
gdy końcówka wejściowa „V" i końcówka „COM" znajdują się pod zwarciem przez
sondę.
Pomiar rezystancji
(1) Obróć pokrętło zakresu do
(2) Krótko naciśnij klawisz SEL, aby przełączyć na pozycję rezystancji ( M Ω ).
(3) Włóż czarną sondę do końca COM, a czerwoną sondę do wejścia ( Ω ).
(4) Podłącz czerwoną i czarną sondę do zmierzonej rezystancji, a zmierzone wartości
zostaną wyświetlone na ekranie przyrządu.
Notatka
 Aby uniknąć uszkodzenia przyrządu lub badanego sprzętu, podczas pomiaru
rezystancji należy odłączyć zasilanie obwodu pod testem i całkowicie rozładować
wszystkie kondensatory wysokiego napięcia.
 Wartość zmierzona w obwodzie może różnić się od rzeczywistej i wystąpią
pomiędzy nimi pewne błędy, ponieważ inne elementy mogą być połączone
szeregowo lub równolegle.
 Gdy przyrząd jest otwarty lub zmierzona wartość rezystancji jest zbyt duża,
wyświetli się „OL", co oznacza, że zmierzona wartość jest poza zakresem.
Próba włączenia i wyłączenia
(1) Ustaw pokrętło zakresu w
(2) Krótko naciśnij klawisz SEL, aby przełączyć (
(3) Włóż czarną sondę do końca COM, a czerwoną sondę do
(4) Podłącz czerwoną i czarną sondę do badanej linii.
Notatka
Jeśli podczas pomiaru typu on-off rezystancja jest mniejsza niż około 50 Ω, przyrząd
emituje sygnał dźwiękowy.
Pomiar diody
(1) Ustaw pokrętło zakresu w
(2) Krótko naciśnij klawisz SEL, aby
(3) Włóż czarną sondę do końca COM, a czerwoną sondę do
(4) Podłącz czerwoną i czarną sondę do diody, ekran przyrządu wyświetli wartość napięcia
przewodzenia testowanej diody.
Notatka
pozycji ( ) oporu.
pozycji ( ) wł.-wył.
pozycji ( ) diody.
ustawić diodę ( ).
7/ 41
) pozycję wł.-wył.
wejścia ( ).
wejścia ( ).
