III. JUSTERING/INSTALLATION AV SIDOSTÖDETS BREDD (se Fig. 4a/b nedan)
1. Rikta in den tillämpliga (inre eller yttre) slitsen i sidostödet (C) med slitsen i Mac-
baksidan.
2. Med hjälp av det medföljande inriktningsverktyget (A), rikta inmutterplattan (B),
sidostödets monteringsfäste (E) och brickplattan (D) genom spåret i bakstycket, som
illustreras i Fig.4a/4b nedan.
*UPPMÄRKSAMMA: Se till att mutterplattan (B) är installerad i rätt orientering
(baserat på sidobreddskonfigurationen ("Standard" eller "Bred" enligt Fig. 2)).
3. Med alla komponenter korrekt inriktade, installera (dra åt för hand) monteringssk-
ruvarna (F) genom enheten i mutterplattan och ta sedan bort inriktningsverktyget.
4. Justera det laterala stödet till önskat läge via de vertikala spåren i den laterala
stödplattan. (se även I. LATERALA HÖJDJUSTERINGAR)
5. Medan du håller det laterala stödet på plats, justera/justera monteringsfästet
och brickplattan tillbaka till deras ursprungliga "markerade" läge (enligt fig. 3b).
6. När alla komponenter har justerats till önskat läge, dra åt båda monteringssk-
ruvarna helt för att säkra sidostödet och monteringsfästet på plats.
7. Sätt tillbaka det yttre locket på MAC Back Shell (locket visas inte).

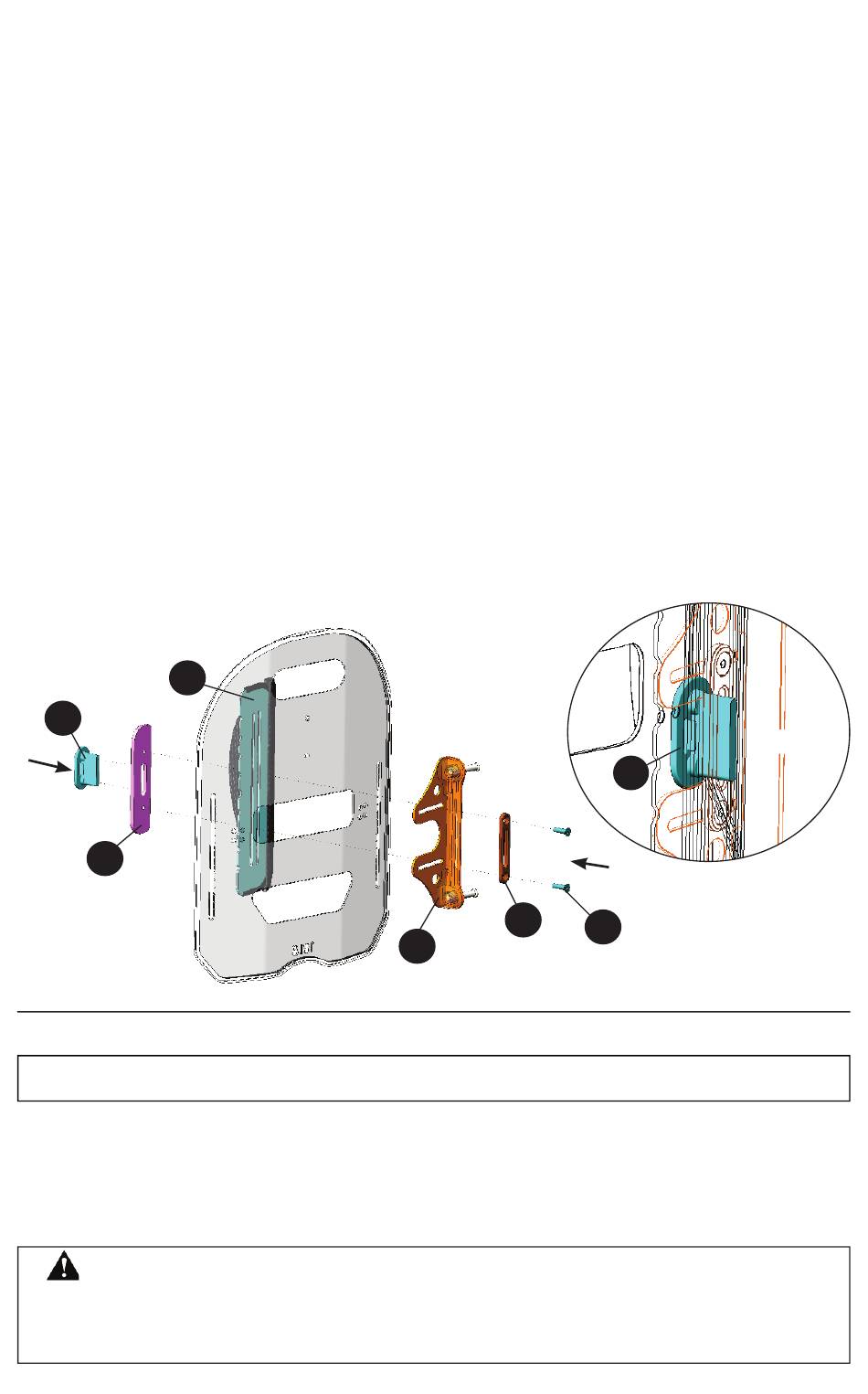

Fig. 4a
C
A
B
4.0 SKÖTSEL OCH UNDERHÅLL
4.1 INSPEKTION OCH UNDERHÅLL
Frekvent visuell inspektion bör utföras på alla komponenter, inklusive klädsel, skum,
hårdvara/fästelement och eventuella plastkomponenter.
VARNING! Risk för personskador eller produktskador
FORTSÄTT INTE använda produkten om problem har upptäckts. Korrigerande
åtgärder kan utföras hos eller ombesörjas via din serviceleverantör.
Installation av sidostöd
D
E
