Matrx MAC BACK Benutzerhandbuch Seite 105

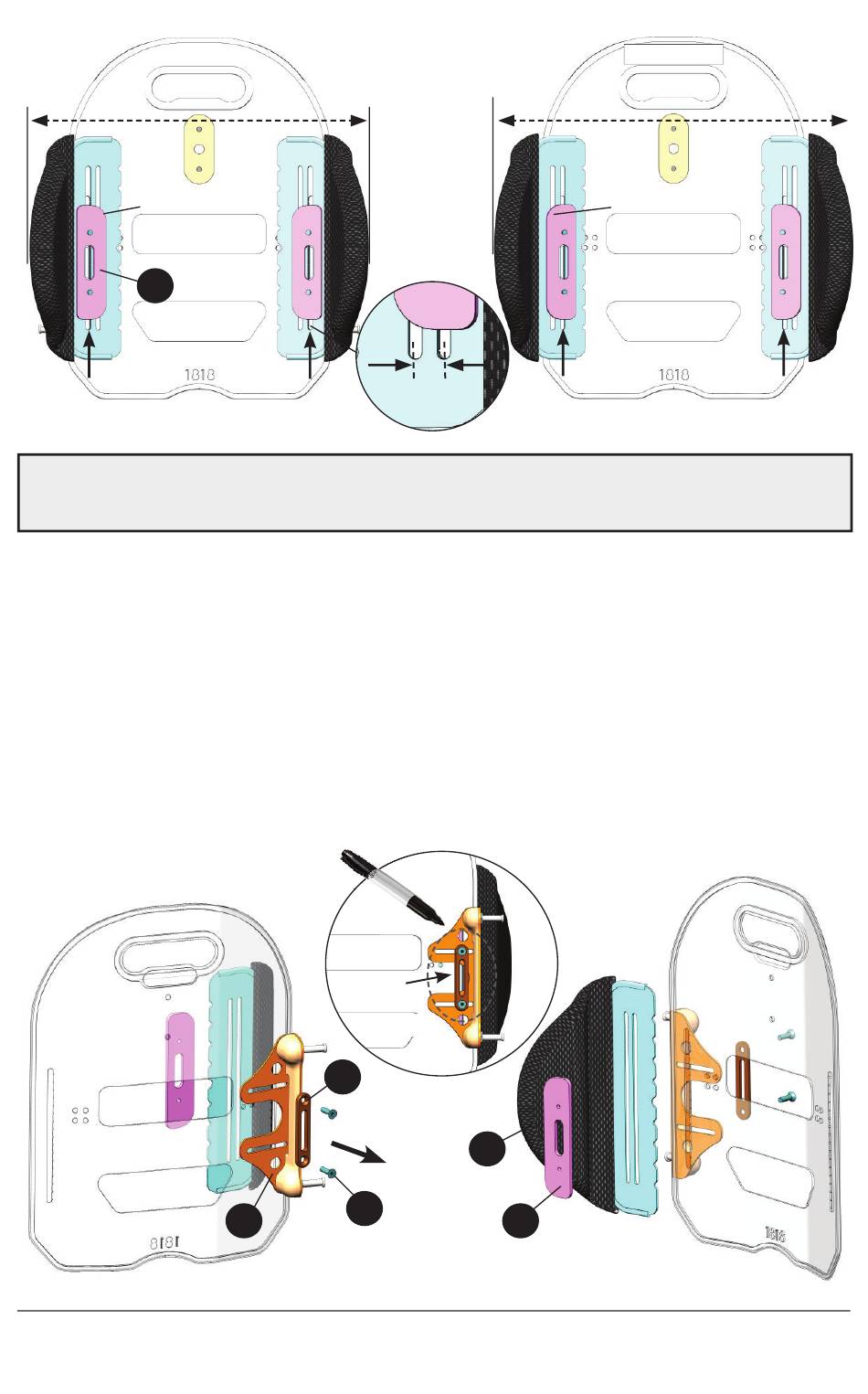

Fig. 2
avrundet kant
vender
B
S
TANDARD
MERKNAD: For å justere bredden på MAC Laterals, må monteringsbraketten/
sideutstyr fjernes helt og installeres på nytt. Se nedenfor:
II. FJERNING AV SIDSTØTTE (se Fig. 3a/b nedenfor)
1. Fjern det ytre dekselet fra MAC rygg skall (dekselet ikke vist).
2. Før du demonterer sidestøtten (C), marker gjeldende posisjon (bredde/høyde)
til monteringsbraketten (E) i forhold til skiveplaten (D) ( for bredde) og i forhold
til ryggskallet (for høyde) - se fig. 3b.
3. Demonter sidestøtten ved å løsne/fjerne monteringsskruene (F) fra den gjengede
mutterplaten (B) og demontere alle komponentene.
4. Fortsett til trinn III. BREDDEJUSTERING/INSTALLASJON AV SIDSTØTTE
Fig. 3a
Fjerning av sidestøtte
Sidebredde-konfigurasjoner
(w)
Merk
monteringsbrakett
ens posisjon
D
E
f.eks Høyre sidestøtte
1/2"
(13mm)
akett
Fig. 3b
C
F
B
- 105 -
(w)
avrundede kant
vender
B
RED
