CHASING雷射定標器
用戶手冊
HK
版本1.0
CHASING雷射定標器專門為Gladius系列遙控潛水器特製與設計。其可用於為水產養殖、
堤壩檢查、船舶維修及其他應用中的水底物體探測提供基準參數。

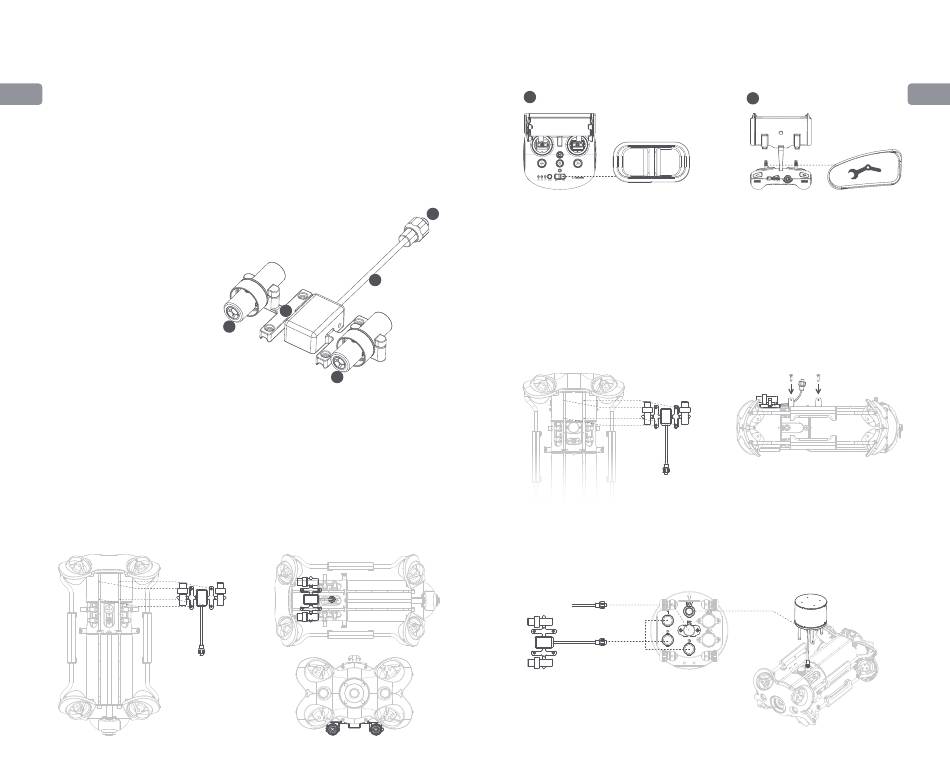

1. 連接線插頭
2. 連接線
3. 紅色雷射燈
4. 安裝基座
安裝與連接
不包括擴充基座
1. 確保遙控潛水器處於關閉狀態，然後
用四個M3*8的螺絲，將雷射尺規固定
在控制艙底支撐杆的螺絲孔。
11
2
4
3
3
2. 將雷射定標器線材的插頭連接至遙控潛
水器的四芯通用週邊介面上，並擰緊螺
絲帽。
3. 在遙控潛水器開啟並開始運作時：短按遙控器的抓爪控制鍵可開關雷射功能。
1
1
包括擴充基座
1. 確保遙控潛水器處於關閉狀態，然後
用四個M3*8的螺絲，將雷射尺規固定
在控制艙上方支撐杆的螺絲孔。
3. 將雷射定標器線材連接至擴充擴充基座上標有（1/2/3）任何插座，並擰緊螺絲帽。將
對接站的內置插頭連接到連接線插座，並擰緊螺絲帽。將連接線連接至擴充基座上標有
（ROV）的插座上，並擰緊螺絲帽。
連接
2
開啟 關閉
2. 從擴充基座拆下4個安裝支架，然後用
4個M3*8的螺絲，固定在靠近連接線
插座前後上支撐杆的螺絲孔。
