Varytec Boostar 3 +5 Pin XLR Bedienungsanleitung Seite 5

1. Masse
2. Signal (-)
3. Signal (+)
1.Masse
2. Signal (-)
3. Signal (+)
4. nicht benutzt
5. nicht benutzt

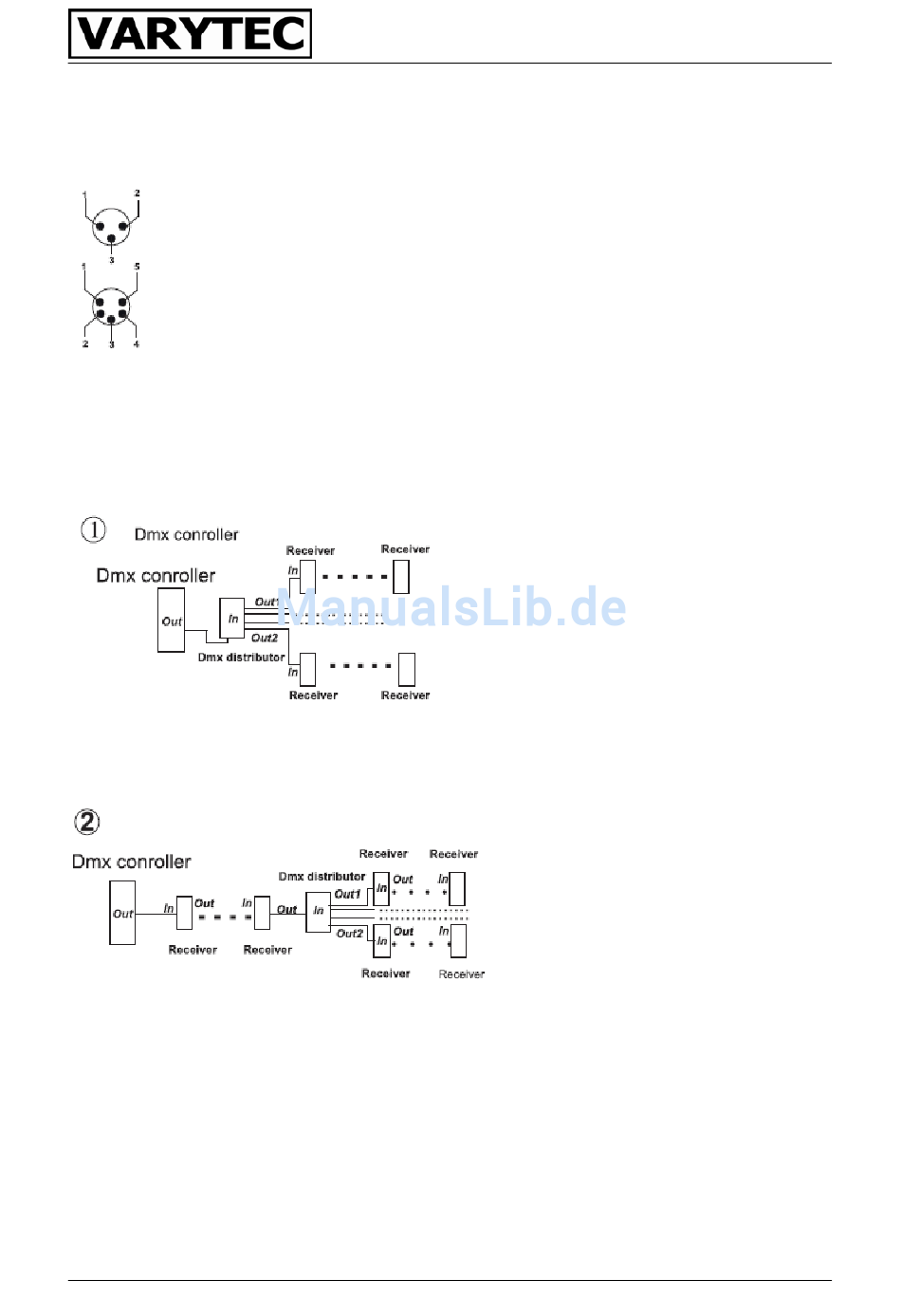

Anschlussdiagramm
An die DMX Ausgangsbuchsen lassen sich bis zu 32 DMX Geräte anschließen
Wird der Splitter an ein DMX Gerät angeschlossen, dürfen nicht mehr als 31 DMX Geräte vor dem
Splitter angeschlossen sein.
5 / 6
