Inhaltszusammenfassung für Varytec master.Scan 12

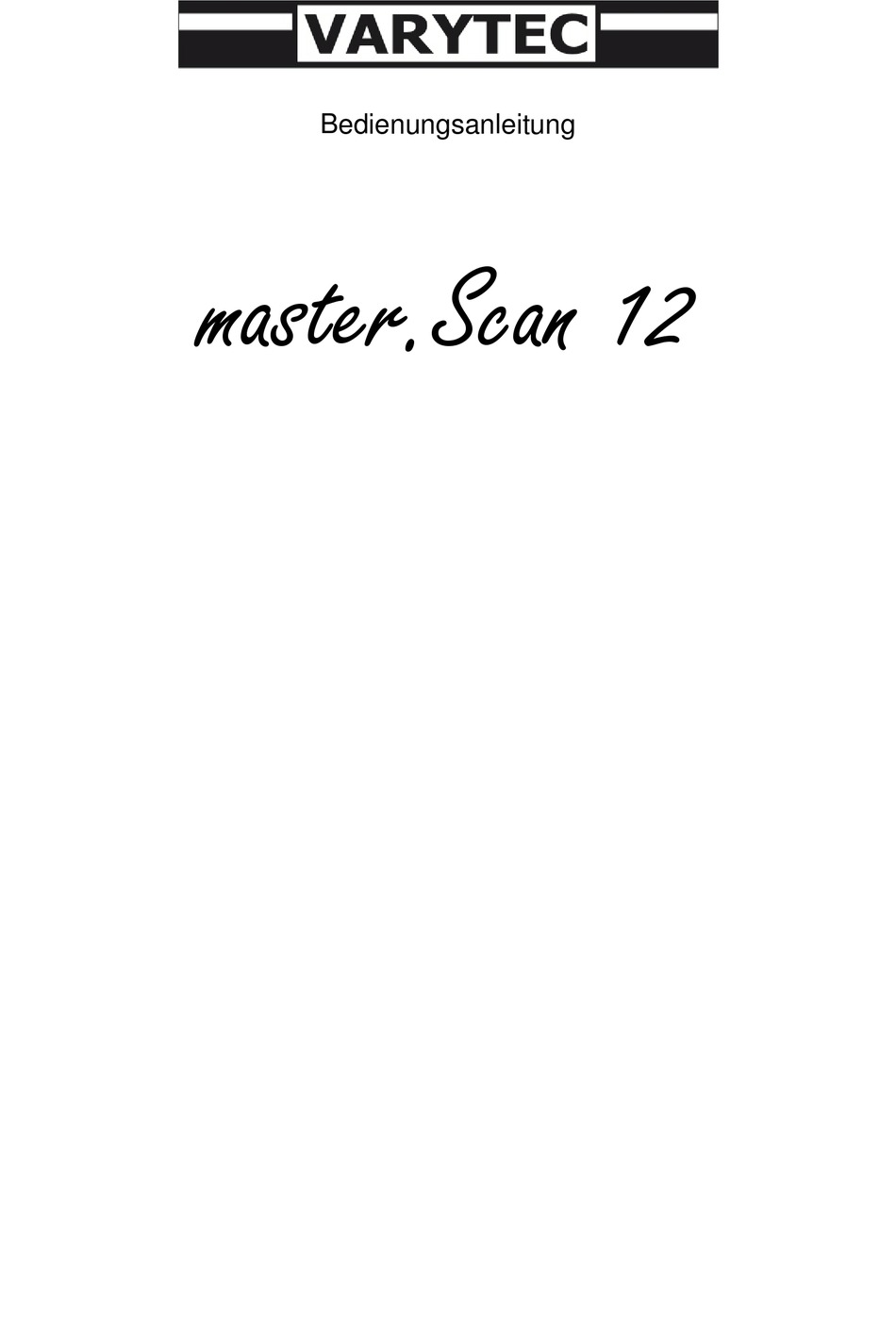

- Seite 1 Bedienungsanleitung master.Scan 12...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise ........................3 1.1. Hinweise für den sicheren und einwandfreien Gebrauch ............3 Kennzeichen und Merkmale ......................4 Technische Angaben ........................4 Bedienung............................4 4.1. SCENES..........................4 4.2. FADER (1 – 8)........................5 Szenen erstellen ..........................6 5.1. Szenen erstellen ........................6 5.2. -
Seite 3: Sicherheitshinweise
1. Sicherheitshinweise • Dieses Gerät ist nur für die Verwendung in geschlossenen Räumen (nicht im Freien) erlaubt. • Es erlischt der Garantieanspruch, bei manuellen Veränderungen des Gerätes. • Nur von ausgebildeten Fachkräften reparieren lassen. • Benutzen Sie nur Sicherungen desselben Typs und nur Originalteile als Ersatzteile. -
Seite 4: Kennzeichen Und Merkmale
2. Kennzeichen und Merkmale 1. 192 DMX Kanäle welchen 12 Scannern fest zugeordnet sind 2. 30 Bänke mit jeweils 8 programmierbaren Szenen. 3. 8 Fader für die DMX- Output- Levels. 4. Eingebautes Mikrofon für Musiksteuerung. 5. AUTO Mode Ablauf mit TAP SYNC oder SPEED Kontrolle 6. -
Seite 5: Fader (1 - 8)
Hier rufen Sie einen der sechs CHASER zum Ablauf oder zum Programmieren auf. 10. PROGRAM Nach dem Anschalten des MASTER.SCAN 12 befinden Sie sich sofort im MANUAL RUN Mode. Durch Drücken der PROGRAMM Taste für 3 sec. wechseln Sie in den PROGRAMM Modus (PROGRAMM LED leuchtet). -
Seite 6: Szenen Erstellen
die Geschwindigkeit vor (max. 1 Step pro 10min.). b) Befinden Sie sich im PROGRAMM- Mode schalten Sie mit der TAP SYNC/DISPLAY- Taste zwischen STEP und BANK um. In allen anderen Modi schalten Sie zwischen der Displayanzeige in DMX- Werten (0 – 255) oder (0% - 100%) um. 15. -
Seite 7: Szenen Löschen
5.4. Szenen löschen Dabei werden alle DMX- Werte dieser Szene auf null gesetzt) 1) Wählen Sie die entsprechende Szene aus einer BANK aus. 2) Halten Sie die AUTO/DEL- Taste und drücken Sie gleichzeitig die entsprechende SCENE- Taste. 5.5. Alle Szenen löschen Dabei werden alle DMX- Werte aller Szenen auf null gesetzt) Halten Sie gleichzeitig die PROGRAMM und DOWN- Taste und schalten Sie dabei den Controller aus. -
Seite 8: Step/Szene In Einem Chaser Löschen
weiteres mal drücken und es wird die SCENE und die BANK angezeigt. 2) Wechseln Sie mit TAP SYSNC/DISPLAY in die LCDAnzeige CHASE und STEP. Mit den UP und DOWN- Tasten wählen Sie den STEP aus, an welchem ein neuer eingefügt werden soll. Mit der MIDI/REC- Taste fügen Sie nun einen neuen STEP ein. -
Seite 9: Midi- Steuerung
Alle Funktionen des AUTO RUN oder MUSIK RUN stehen zur Verfügung (siehe auch 6.2 bzw. 6.3) 8. MIDI- Steuerung Hierzu verbinden Sie z. B. ein MIDI- Keyboard mit dem MASTER.SCAN 12. 8.1. MIDI- Kanäle belegen 1) Um MIDI zu aktivieren drücken Sie die MIDI/REC- Taste und die dritte und vierte Stelle des LCD- Displays beginnen zu blinken. -
Seite 10: Midi Steuerung
8.2. MIDI Steuerung 10 / 11... - Seite 11 Importeur: B & K Braun GmbH Industriestraße 1 D-76307 Karlsbad www.bkbraun.com info@bkbraun.com 11 / 11...
