HERA Dynamic-Controller 24V Montage- Und Betriebsanleitung

Montage- und Bedienungsanleitung
Hera Dynamic-Controller 24V
Einbau-Funkfernbedienung 75W
Bestimmungsgemäße Verwendung
Dynamic-Controller zum Anschluss an Sicherheitstransformatoren LED 24/...W mittels Einbau-
Funkfernbedienung; nur für den Betrieb im Innenbereich geeignet.
1. Die Montage und Demontage darf nur im spannungslosen Zustand durchgeführt werden!
2. Beim Austausch von defekten Teilen dürfen nur Originalteile verwendet werden.
3. Alle Steckverbindungen immer bis zum Anschlag einführen.
4. Nur zum Anschluss an Hera LED Trafos 24V mit einer Ausgangsleistung von max. 200 W
zugelassen.
5. Werden andere als die angegebenen LED - Konverter eingesetzt, übernimmt Hera keine
Gewährleistung.
6. Die Gesamtbelastung darf die Transformatoren-Nennleistung nicht überschreiten.
7. Die Einbauabstände des Transformators müssen eingehalten werden.

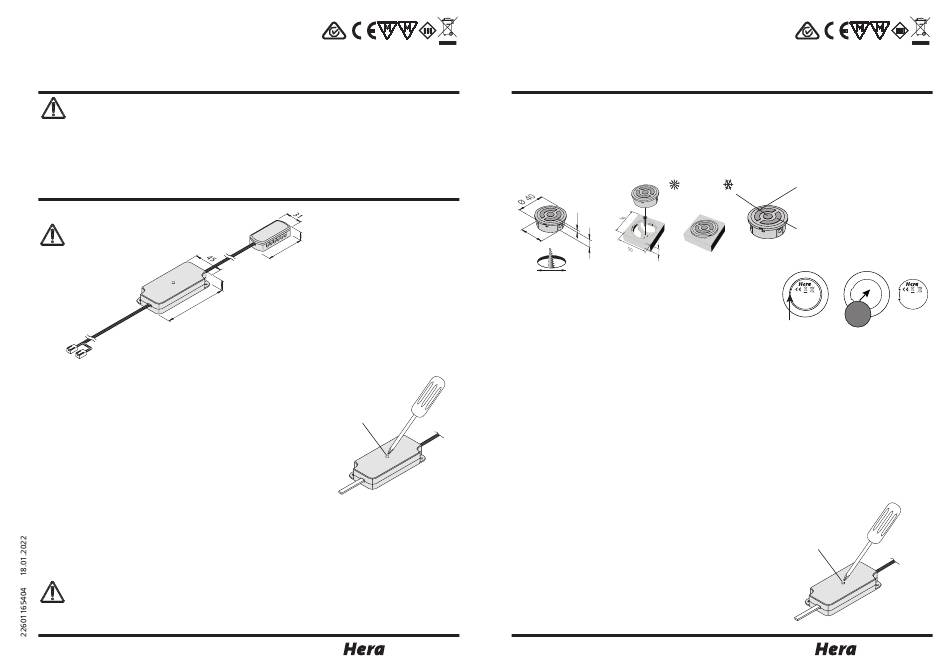

Montagemaße
beide LED 24-Stecker müssen in
den Verteiler des Trafos gesteckt
werden
9 6
zum 12-fach Verteiler des Trafos LED 24/...W
Installation
1. LED Trafo an das Netz anschließen.
2. Dynamic-Controller an den Verteiler des Trafos anstecken.
Die Schritte 3 - 6 sind nur durchzuführen, um einen weiteren
Dynamic-Controller auf die gleiche Einbau-Funkfernbedienung
anzulernen:
3. Mit einem spitzen Gegenstand (z.B. Kugelschreibermine,
Schraubendreher) den „Lern-Taster" im Dynamic-Controller
drücken. Die Betriebsleuchte leuchtet blau.
4. Die obere und untere Taste der Dynamic Einbau-Funkfern-
bedienung hintereinander drücken, die Betriebsleuchte am
Dynamic-Controller erlischt.
5. Leuchtet die Betriebsleuchte noch so ist die Programmierung
fehlgeschlagen und die Schritte müssen wiederholt werden.
6. Die Dynamic LED Leuchten lassen sich nun über die Einbau-
Funkfernbedienung steuern.
Im normalen Betriebszustand kann ein dauerhaftes schnelles Blinken der Betriebsleuchte auftreten.
Dieses hat keinen Einfluß auf die Funktion.
Nachdruck auch auszugsweise verboten.
5
1 6 ,
7 0
1 6
Lern-Taster
Hera GmbH & Co. KG
®
Dieselstraße 9
32130 Enger / Germany
Montage- und Bedienungsanleitung
Hera Dynamic-Controller 24V
Einbau-Funkfernbedienung 75W
Bestimmungsgemäße Verwendung
Dynamic-Controller zum Anschluss an Sicherheitstransformatoren LED 24/...W mittels Einbau-
Funkfernbedienung; nur für den Betrieb im Innenbereich geeignet.
Einbau-Funkfernbedienung
Die Funkfernbedienung hat eine Reichweite von max. 15m . Der Dynamic-Controller verfügt über eine Memory-
Funktion, so daß der letzte Zustand vor einer Netztrennung (z.B. bei einem Stromausfall oder primärer Schal-
tung) der Dynamic LED Leuchten gespeichert bleibt und beim Anschluß an das Netz wieder aktiviert wird.
Mittlere Taste
kurzer Tastendruck: Ein / Aus
Taste gedrückt halten: stufenlose
Änderung der Farbtemperatur zwischen
2700K und
3 , 3
Ø 3
5
1 2
1 6
ø35 mm
Aufbauring
1. Batteriefach auf der Rückseite der Fernbedienung öffnen und
beiliegende Lithium Batterie CR2032 3V einsetzen.
2. Einbau-Funkfernbedienung in die Bohrung oder Aufbauring drücken. Bitte Markierung auf der Rückseite
beachten (Hera-Logo zeigt nach oben).
Wechselschaltung
Es können insgesamt bis zu 7 Fernbedienungen an einem oder mehreren Controllern angelernt
werden.
Bei Wechselschaltungsbetrieb muss zum Ausüben der Schaltfunktion die Fernbedienung bzw. der Taster
evtl. 2x betätigt werden. Dieses ist keine Fehlfunktion!
Eine Kombination der verschiedenen Hera Fernbedienungen (Anbau, Einbau, 4-Kanal, Unter-
putz-Modul) ist möglich.
Reset-Funktion
Durch 3-maliges kurzes Drücken (innerhalb einer Sekunde) des
„Lern-Tasters" werden alle angemeldeten Fernbedienungen
wieder abgemeldet.
Nachdruck auch auszugsweise verboten.
5000K
Heraufdimmen
kurzer Tastendruck: 11 Helligkeitsstufen
Taste gedrückt halten: stufenlos
heraufdimmen (ca. 10 - 100 %)
Herunterdimmen
kurzer Tastendruck: 11 Helligkeitsstufen
Taste gedrückt halten: stufenlos
herunterdimmen (100 - ca. 10 %)
®
LED 24 Recessed LED 24 Recessed
Dynamic Control Dynamic Control
1 x Lithium + 1 x Lithium
Battery Battery
CR2032 3V CR2032 3V
CR2032 3V
Lern-Taster
