Z-WRG RONDO Plus

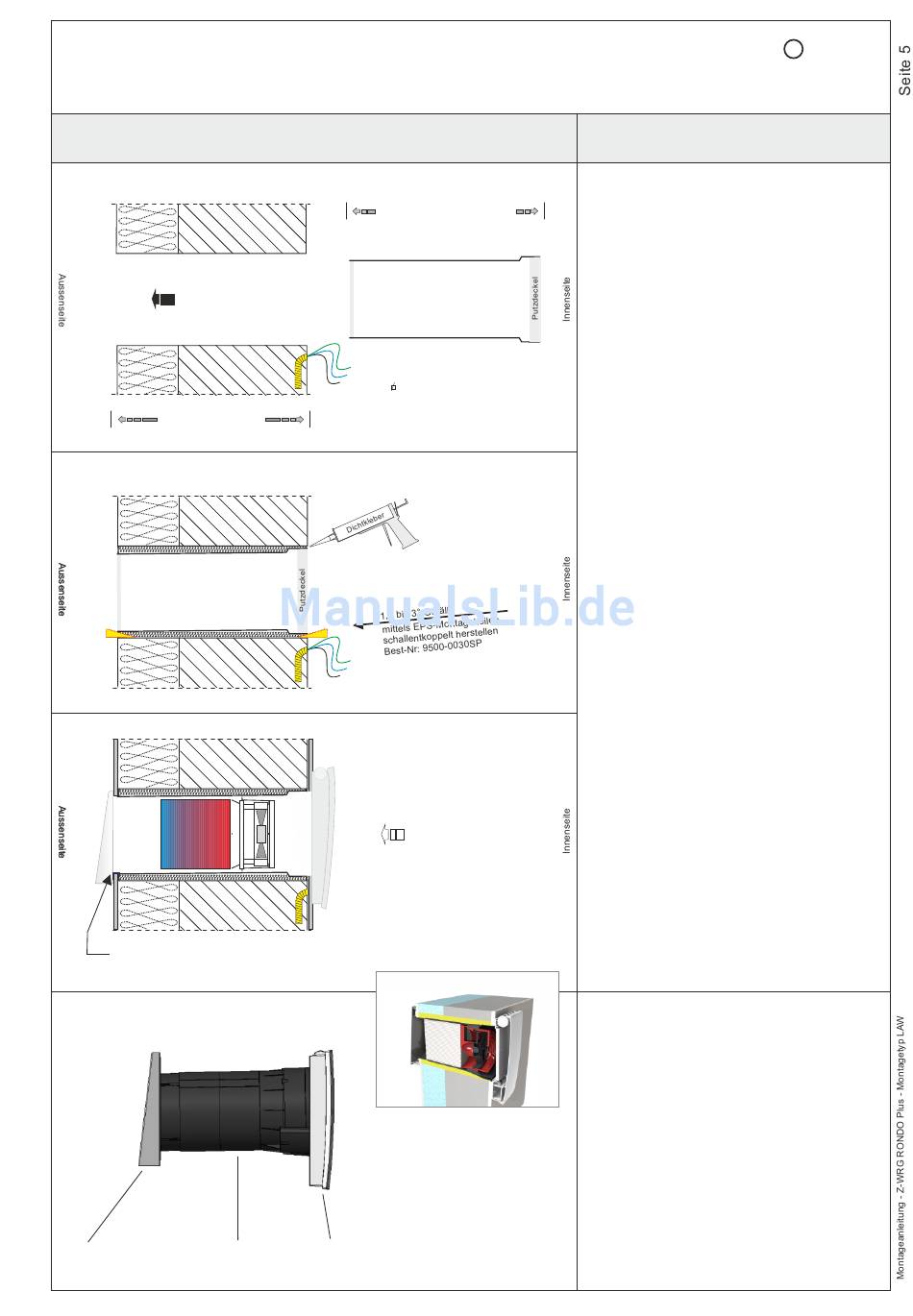

Montage des Rohbau-Ringmodul-Set
Montagetyp
Schnitt vertikal
Darstellung Massivwand + Dämmsystem
Rohbau-Ringmodul-Set einschieben
Wandstärke
Im unteren Bereich ist eine bauseitige Andichtung zwischen Rohbau-Ringmodul-Set
und Grundplatte Fassadenabschluss erforderlich (z.B. Alu-Klebeband; Ventomaxx Dichtkleber VX-FK);
im oberen Bereich der Haube sowie links und rechts ist eine Andichtung an die Fassade erforderlich.
Bitte Montagehinweise zum Fassadenabschluss beachten!
Fassadenabschluss
Rohbau-Ringmodul-Set
FA-LAW-K
RS-LAW
L AW
(gerade durch die Wand)
Herstellen der Gesamtlänge
RS-LAW
Niedervolt-Installationsleitung
2x2x0,6
vorsehen
Fassadenabschluss
und Innengehäuse
montieren
Die Darstellung zeigt
das Z-WRG Plus in
Montageausführung LAW,
gerade durch die Wand
Geräteeinheit
Z-WRG RONDO Plus
VENTOsonic
dem Schall voraus.
Bemerkungen
1. Herstellen des Wanddurchbruchs
a) Öffnung rund 200 mm oder eckig H/B 200 x 190
mm herstellen bzw. im Rohbau vorhalten
b) Leerrohr vorsehen bzw. Niedervolt-Leitung
2x2x0,6 zur Zentralsteuerung hin verlegen!
2. Gesamtlänge mit Ringmodulen herstellen
(Wandstärke incl. Dämmsystem und Putz)
Das Ringmodul-Set ist für den Einsatz in
Wandstärken ab ca. 300 mm konzipiert;
ACHTUNG: Kürzung nur auf der Außenseite!
3. Ringmodul-Set in die Wand einschieben,
ausrichten und spannungsfrei verklotzen
a) je nach gewünschter Platzierung der Innenab-
deckung (Luftaustritt oben oder unten), ist das
Elektrokabel gemäß Schablone entsprechend
vorzusehen (Luftaustritt oben ist Standard)
b) nach Anpassung des Ringmodul-Sets an die
Wandstärke, sind noch vorhandene Anschluss-
fugen diffusionsdicht mit VX-FK zu versiegeln
c) bei LAW-Montage ist ein Gefälle des
Rohbau-Ringmodul-Sets von ca. 1,5-3° von
innen nach aussen vorzusehen.
4. Bei größeren Öffnungen, Hohlräume
zusätzlich mit Steinwolle, Mineralwolle
ausstopfen bzw. fachmännisch isolieren
5. Mit 2-Komponenten-Akustikschaum
VX-2K umlaufend in der Wand fixieren
a) Raumseitigen Öffnungsspalt zwischen Wand u.
Kanal diffusionsdicht / dauerelastisch abdichten
(Ventomaxx Montage-Dichtkleber VX-FK)
6. Lüfter vor Verschmutzung schützen
a) hierzu ist die mitgelieferte Schutzabdeckung
über den Zeitraum der gesamten Bauphase
einzusetzen (Putzdeckel zu RS-LAW)
b) damit die Systemträgereinheit mit Ventilator
während der Bauphase keinen Schaden nimmt,
sollte diese bis zur Endmontage an einem
geschützten Ort zwischengelagert werden.
7. Fassadenabschluss nach Fertigstellung
der Verputz- und Malerarbeiten montieren
8. Innengehäuse erst kurz vor Abschluss der
Baumaßnahme montieren
a) das raumseitige Gehäuse kann an den
dafür vorgesehenen Befestigungsstellen der
RS-LAW oder an der Wand befestigt werden
b) um Deformationen am Gehäuse zu vermeiden,
Schrauben nur mäßig, gleichmäßig anziehen
9. Elektroanschluss nur von einer Elektro-
Fachkraft ausführen lassen!
a) Vor Beginn der Arbeiten Sicherung ausschalten/
Netzstecker ziehen!
b) Anschluss von max. 6 Station je Z-Steuerung
gemäß beigefügtem Schaltplan vornehmen
c) Inbetriebnahme der Stationen nach Anleitung
über die Zentralsteuerung vornehmen
d) nach Abschluss der Elektro-Arbeiten den
Elektro-Schutzdeckel aufklipsen und die
Geräteblende einhängen
e) das Gerät ist nun gemäß Betriebsanleitung
einsatzbereit.
f) weitere Besonderheiten sollten rechtzeitig vor
Montagebeginn, projektbezogen geklärt werden;
gerne unterstützen wir Sie hierzu auf Anfrage
