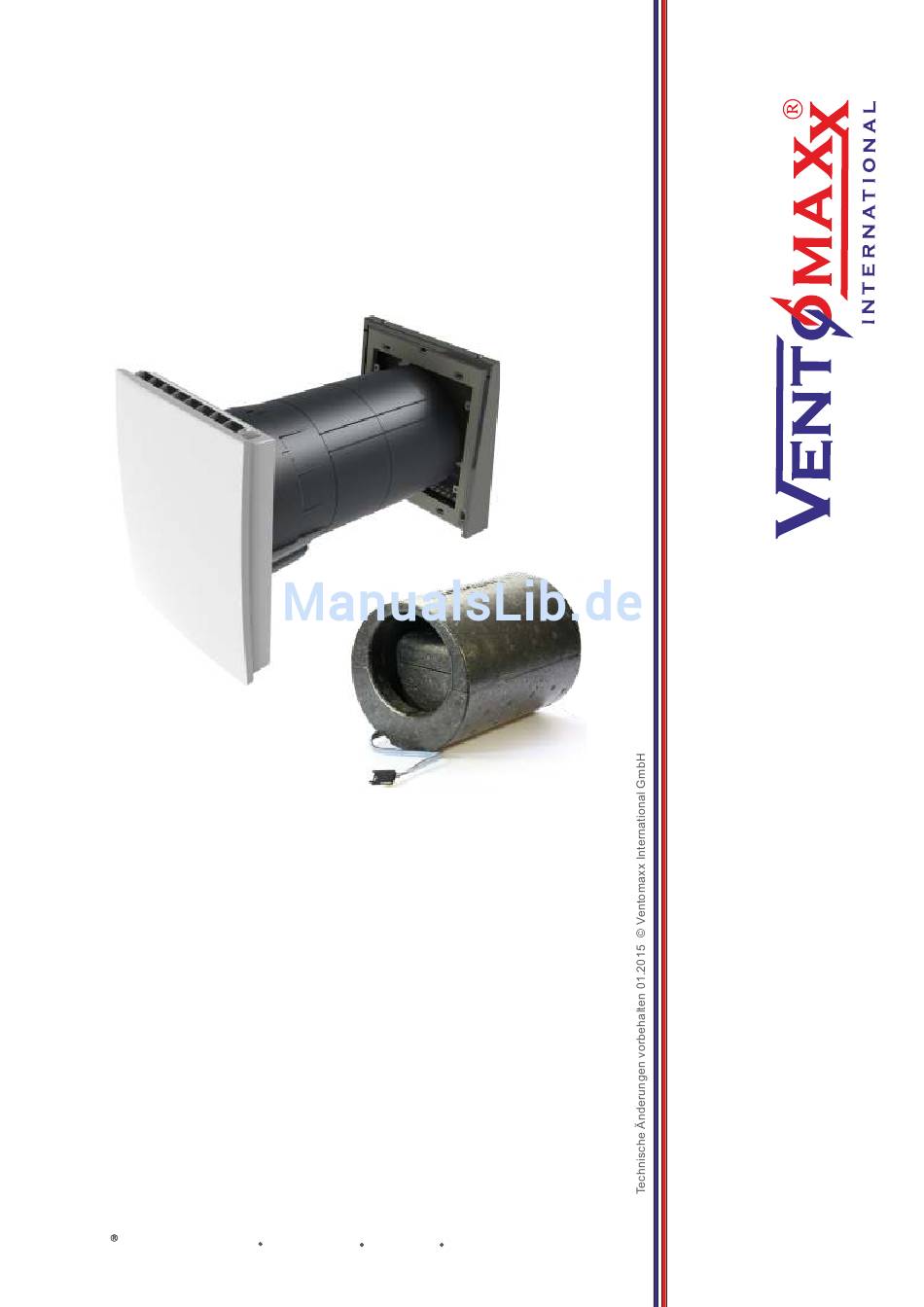

Ventomaxx ECO COMFORT Plus Montageanleitung

Die dezentrale feuchtraumlüftung
Vorschau ausblenden Andere Handbücher für ECO COMFORT Plus:

Werbung

Inhaltsverzeichnis

Die
dezentrale
Feuchtraumlüftung
zur Einbindung in Lüftungskonzepten nach DIN 1946 - Teil 6
gemessen nach DIN EN 20140-10 (ehem. DIN 52210)
gemessen nach EN ISO 717-1; Prüfstand nach EN ISO 140-1
Geprüft nach den Grundsätzen der bauaufsichtlich anerkannten Schallprüfstellen
in Abstimmung mit dem NABau UA DIN 4109 Beiblatt 1 00.71.02.
Sicherheitshinweis
Zu Ihrer Sicherheit lesen Sie bitte vor der ersten Inbetriebnahme Ihres Lüftungsgerätes
die aufgeführten Informationen aufmerksam durch. Sie erhalten darin wichtige
Hinweise für die ordnungsgemäße Bedienung und Wartung Ihres neuen Raumlüfters.
Ventomaxx haftet nicht, wenn die nachstehenden Hinweise nicht beachtet werden.
ECO COMFORT Plus
Montageanleitung
Bedienungsanleitung
Ventomaxx International International GmbH
Herzog Georg Platz 4 84028 Landshut www.Ventomaxx International-international.com

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Ventomaxx ECO COMFORT Plus

Inhaltszusammenfassung für Ventomaxx ECO COMFORT Plus

  • Seite 1 Zu Ihrer Sicherheit lesen Sie bitte vor der ersten Inbetriebnahme Ihres Lüftungsgerätes die aufgeführten Informationen aufmerksam durch. Sie erhalten darin wichtige Hinweise für die ordnungsgemäße Bedienung und Wartung Ihres neuen Raumlüfters. Ventomaxx haftet nicht, wenn die nachstehenden Hinweise nicht beachtet werden. ECO COMFORT Plus Montageanleitung Bedienungsanleitung Herzog Georg Platz 4 84028 Landshut www.Ventomaxx International-international.com...

  • Seite 2: Elektroinstallation

    ECO COMFORT Plus Sicherheitshinweise (Seite 2) Montageanleitung (Seite 3 - 6) Seite 3 Allgemeine Montagevoraussetzungen Seite 4 Montageschablone zur Vorbereitung der Wandöffnung Seite 5 Montage des Rohbau-Ringmodul-Set, Montagetyp LAW, gerade durch die Wand Seite 6 Montage des Rohbau-Ringmodul-Set Montagetyp LAL, verdeckt innerhalb der Laib...
  • Seite 3 Montageausführung (z.B. LAW, gerade durch die Wand; LAL, verdeckt innerhalb der Laibung) vorbereitet werden kann. Das ECO COMFORT Plus kann an einem störungsfreien Wechselstrom-Netz mit 90-260V, 50 / 60 Hz fest angeschlossen werden (Standard). Optional ist das Gerät auch mit 1,5 Meter oder 3 Meter Anschlußkabel für den Steckdosenanschluss (S1.5 / S3.0) lieferbar.

  • Seite 4: Vorbereitung Wandöffnung Und Elektroanschluss Plus-Baureihe

    Plus-Baureihe Vorbereitung Wandöffnung und Elektroanschluss Erhältliche Rohbau-Sets RS-LAW gerade durch die Wand RS-LAL verdeckt innerhalb der Laibung in rechter oder linker Ausführung RS-LAL db-maxx mit maximalem Schallschutz Montagevorbereitung Bitte beachten Sie, dass die Vorbereitung der Rohbauöffnung hinsichtlich des optimalen Durch- messers sowie in Art und Weise der Öffnungs- herstellung differieren kann (z.B.

  • Seite 5: Montage Des Rohbau-Ringmodul-Set

    RS-LAW oder an der Wand befestigt werden Im unteren Bereich ist eine bauseitige Andichtung zwischen Rohbau-Ringmodul-Set und Grundplatte Fassadenabschluss erforderlich (z.B. Alu-Klebeband; Ventomaxx Dichtkleber VX-FK); b) um Deformationen am Gehäuse zu vermeiden, im oberen Bereich der Haube sowie links und rechts ist eine Andichtung an die Fassade erforderlich.
  • Seite 6 Ort zwischengelagert werden. Rohbau-Ringmodul-Set RS-LAL 8. Fassadenabschluss nach Fertigstellung Die Darstellung zeigt der Putz- und Malerarbeiten montieren das ECO COMFORT Plus in Montageausführung LAL, 9. Innengehäuse erst kurz vor Abschluss der für die verdeckte Integration Baumaßnahme montieren innerhalb der Laibung a) das raumseitige Gehäuse kann an den...

  • Seite 7: Endmontage Raumseitig

    VENTOsonic Montageanleitung / Elektroinstallation dem Schall voraus. Endmontage raumseitig Bemerkungen ACHTUNG NETZSPANNUNG! Montage hat durch Fachpersonal zu erfolgen. ATTENTION - MAINS VOLTAGE! Installation has to be done by expert staff. Raumseitiges Gehäuse vorbereiten a) Entriegelung am Gehäuse drücken und frontseitige Design-Abdeckung abheben Entriegelung Schraubenzieher hier drücken...
  • Seite 8 VENTOsonic Montageanleitung / Elektroinstallation dem Schall voraus. Endmontage raumseitig Bemerkungen 4. Systemeinheit in die Wand einschieben a) den von der Platine kommenden Stecker (links unten am raumseitigen Plus-Gehäuse) nach unten legen um Platz für den Einschub zu schaffen b) Als Erstes die Ventilatoreinheit in das Rohr einschieben (bis kurz vor Rohrende) c) danach ggf.

  • Seite 9: Endmontage Raumseite

    VENTOsonic Montageanleitung dem Schall voraus. Endmontage Raumseite Bemerkungen 7. Elektrodeckel verschließen Elektrodeckel am Gehäuseboden einhaken und am Trennsteg andrücken, bis er spürbar einrastet Elektrodeckel schließen 8 - 11 Filter einsetzen a) dazu den Filterrahmen oben in die beiden Filter-Aufnahmen einschieben (Abb. 8a) b) Filterrahmen anschließend durch Niederdrücken der Rasthaken nacheinander unten einklipsen (Abb.

  • Seite 10: Gewährleistung

    Bedienungsanleitung Gewährleistung Mit dem ECO COMFORT Plus haben Sie sich für ein hochwertiges energieeffizientes Lüftungsgerät entschieden, welches für den Dauerbetrieb ausgelegt wurde. Für den Fall, dass Sie doch einmal den Gewährleistungsservice in Anspruch nehmen müssen, setzen Sie sich bitte mit dem Händler in Verbindung, von dem Sie das Gerät erworben haben.
  • Seite 11 Montagetyp LAW gerade durch die Wand gerade durch die Wand. Die Bedienung anderer Montagetypen dieser Baureihe erfolgt identisch. Alle Gerätefunktionen am ECO COMFORT Plus können direkt am Gerät vorgenommen werden. Es stehen drei Tasten für die Nutzerbedienung zur Verfügung. - Ein-/Ausschaltfunktion - Programmwahl - Wahl der Lüftungsstufe...

  • Seite 12: Programmfunktionen

    Bedienungsanleitung Programmfunktionen Bemerkungen Es stehen 4 Programme zur Wahl Programm “Speed” Gerät EIN 1. Dauerlüftung Das Lüftungsgerät läuft im Dauerbetrieb auf der voreingestellten Lüftungsstufe (z.B. für Lüftungs- konzepte mit schallgedämmten Außenluftdurch- lässen der Baureihe Air-Control) Die linke Programm-LED leuchtet. Prog. 1 2.
  • Seite 13 Bedienungsanleitung Status-Meldungen Bemerkungen Filterwechsel-Anzeige Ein Filterwechsel wird nach 4000 Betriebsstunden über intervallmaßiges Blinken (je 3 Mal) der beiden Progr.-LED angezeigt. (Zwischen den Intervallen wird die voreingestellte Programmwahl angezeigt.) FILTER im Gerät wechseln und dabei auch den Hygienezustand des Gerätes selbst prüfen und ggf. das Gerät reinigen.
  • Seite 14 Geräteinnere auszusaugen und feucht auszuwischen. Bitte beachten Sie, dass je nach Lage des Objektes ein Filterwechsel etwa Ventomaxx-Ersatzfilter für das ECO COMFORT Plus alle 6-8 Monate erforderlich sein kann. können Sie unter folgender Artikelnummer bei uns Eine Prüfung des Filters auf eventuelle...

  • Seite 15: Technische Daten

    Technische Daten Eco Comfort Plus Baureihe / Geräteausführung Abluftgerät schallgedämmt Eco Comfort Plus Regelung / Ansteuerung intern / am Gerät Leistungsangaben beziehen sich auf 5 Stufen Luftleistung 10-stufig, in m /h ~ 15 / 30 / 45 / 55 / 70 weitere 5 Stufen sind als Zwischenstufe wählbar...
