Inhaltszusammenfassung für Ripmax Futaba GY750

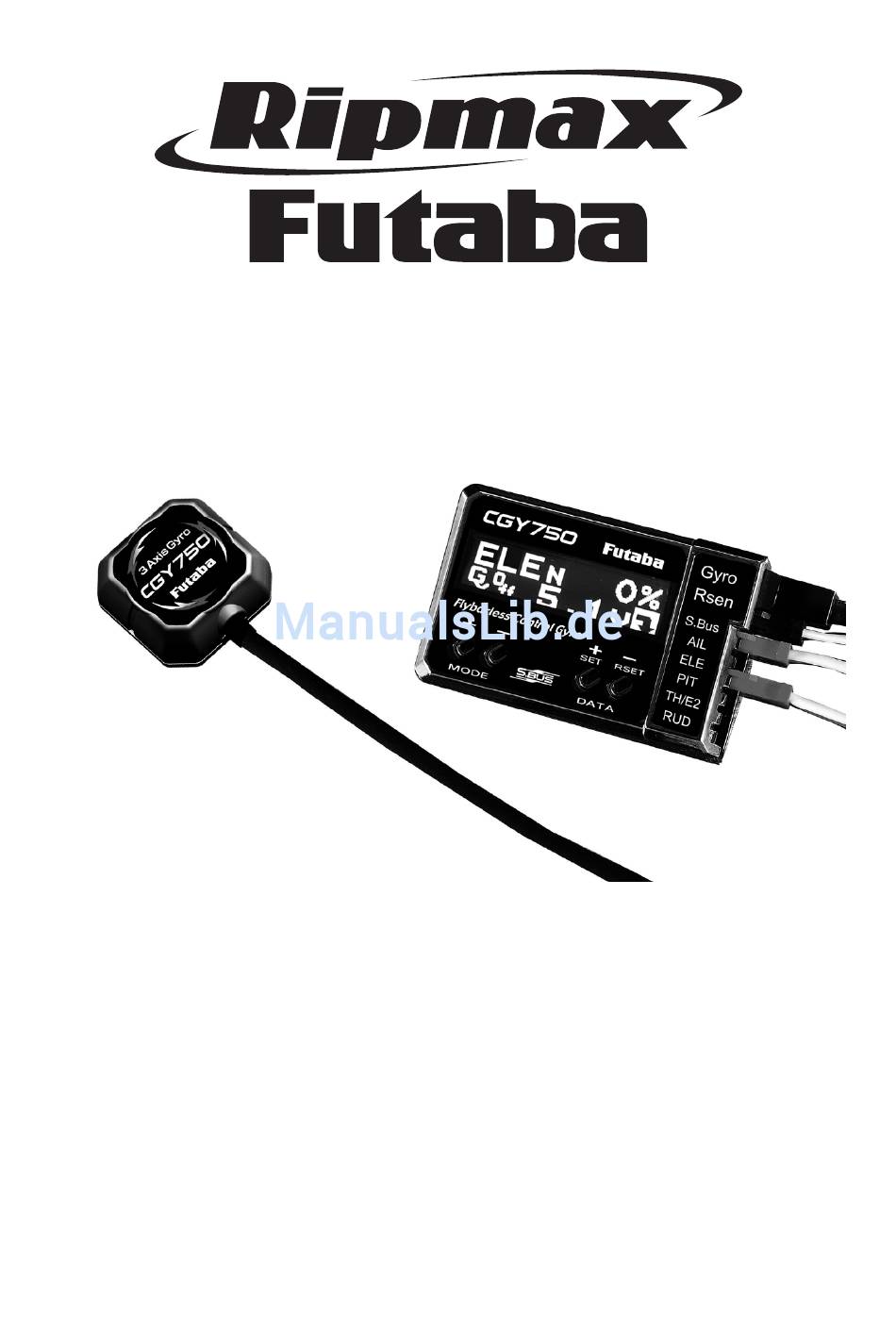

- Seite 1 Einbau- und Bedienungsanleitung Flybarless - Drehzahlreglersystem P-GY750...
-
Seite 2: Inhaltsverzeichnis
Bedienungsanleitung Flybarless - Drehzahlreglersystem CGY750 Sehr geehrter Kunde, Diese Anleitung wird Ihnen dabei helfen sich mit dem Gerät vertraut zu machen. Deshalb bitte die Anleitung vor Inbetriebnahme unbedingt komplett lesen. Inhaltsverzeichnis ....................Seite Sicherheitshinweise ....................6 Lieferumfang ....................7 Merkmale/ Hinweis zum Update V1.4 ............8 Anschlüsse am CGY750 ................9 Einbau und Anschluss ................10 Anschluss des Kreisel - Drehzahlreglersystems ...........10... - Seite 3 Bedienungsanleitung Flybarless - Drehzahlreglersystem CGY750 9.13 Nick Funktion Einstellung ................23 9.14 Pitchknüppel Minimalpunkt Einstellen ............23 9.15 Pitchknüppel Nullpunkt Einstellen ..............24 9.16 Pitchknüppel Maxiamalpunkt Einstellen ............24 9.17 Pirouettenstabilisierung .................24 9.18 Pirouettenstabilisierungswirkrichtung ............24 Auswahl Taumelscheibentyp und Servoeinbau ........25 10.1 Taumelscheibentyp Auswahl im CGY750 .............25 10.2 Taumelscheibenauswahl im Sender..............25 10.3...
- Seite 4 Bedienungsanleitung Flybarless - Drehzahlreglersystem CGY750 16.6 Aktivieren des Drehzahlreglers über einen Schalter ........38 16.7 Batterie Failsafe Einstellung ................39 16.8 Einstellen Drehzahlkompensation während Pirouetten (Yaw.Comp) ....39 16.9 Einstellen des maximalen Gasservoweges ..........40 16.10 Maximaler Gasservoweg Test ...............40 16.11 Drehzahlsensor Test ..................40 S.BUS Basis Einstellungen ...............41 17.1 Zuordnung der S-BUS-Kanäle und Servoausgänge ........41...
- Seite 5 Bedienungsanleitung Flybarless - Drehzahlreglersystem CGY750 Elevator (Nick) Expert Einstellungen ............50 Aufbau gleich mit Aileron (Roll) Expert Menü Kreisel Expert Einstellungen ..............52 22.1 Start Display ....................52 22.2 Neutralstellung Heckservo ................52 22.3 Kreiselsensibilität...................52 22.4 Heckservo Exponential Einstellung ...............52 22.5 Verzögerungseinstellung ................53 22.6 Einstellen Verzögerung (Aussteuerung) Steuerknüppel: Delay in ....53 22.7 Einstellen Verzögerung (Rücksteuerung) Steuerknüppel: Delay out ....53...
-
Seite 6: Sicherheitshinweise
Bedienungsanleitung Sicherheits- hinweise Flybarless - Drehzahlreglersystem CGY750 SICHERHEITSHINWEISE • Der Governor Modus ist nur für Hubschrauber mit Verbrennungsmotor geeignet. Beim Einsatz in Elektrohelis ist die Governorfunktion abzuschalten, also auf den Gyro+THR Modus umzuschalten CGY750 IN EINEM ELEKTRO HUBSCHRAUBER. • Da Elektromotoren extrem kräftig sind empfehlen wir unbedingt das Motorritzel zu entfernen oder den E-Motor abzustecken, bevor Sie die Empfängerstromversorgung Einschalten oder Einstellungen zu testen. -
Seite 7: Lieferumfang
Bedienungsanleitung Lieferumfang Flybarless - Drehzahlreglersystem CGY750 1. LIEFERUMFANG Kreisel-Sensor Kreisel - Elektronikbox mit LCD-Anzeige Mini-Schraubendreher 3 x Klebe-Pads 3 x Schutzkappe S-BUS-Verbindungskabel Drehzahlsensor Halterungen für Drehzahlsensor Magnete... -
Seite 8: Technische Daten
Bedienungsanleitung Merkmale Flybarless - Drehzahlreglersystem CGY750 MERKMALE: • Futaba 3-Achs-Flybarless-Kreiselsystem zur Steuerung von Heli-Modellen ohne Hilfspaddel. • Deutlich vereinfachte Einstellroutinen- und Menüs. • Einfache Bedienung über 4 Tasten und kontrastreiches OLED-Display. • Basic und Expert Einstellungen, Basic ist für den Start up und Expert zum Optimieren der Eigenschaften. • Firmware Update mit CIU-2 Interface und PC möglich. • Nur mit S.BUS-Empfänger zu betreiben, benötigt nur ein Kabel von der Elektronikbox zum Empfänger. • Umschaltbarbar Sports oder 3D Modus. • Unterstützt die Rotorkopfsysteme: H3-120°, H3-140°, H3-90°, H4 und H4-45°. • Kompatible Empfänger: R6203SB, R6302SB, R3008SB, R6108SB, R6208SB, R6308SB, R7008SB • Empfohlene Servos: BLS 252 BLS 253... -
Seite 9: Anschluss
Bedienungsanleitung Anschluss Flybarless - Drehzahlreglersystem CGY750 2. ANSCHLÜSSE AM CGY750 (1) Anschluss Kreisel Sensor: Drücken Sie den Stecker hinein bis er verriegelt OLED Display (2) Rsen • Anzeige der Menüs, Parameter Anschluss Drehzahlsensor und Statusinformationen (Hier keine Spannungsversor- gung anschliessen!) (3) Anschluss S-BUS: Verbinden Sie den S-BUS Aus- gang des Empfängers mittels beiliegendem S-BUS Kabel. -
Seite 10: Einbau Und Anschluss
Bedienungsanleitung Anschluss Flybarless - Drehzahlreglersystem CGY750 3. EINBAU UND ANSCHLUSS Befestigen Sie das Kreiselgehäuse mit einem der beiliegenden Klebe-Pads an einer stei- fen, vibrationsarmen Stelle Ihres Modells. Dabei ist der Abstand zur Hauptrotorwelle un- wichtig. Die Sensorhochachse parallel, bzw. Sensorboden rechtwinklig zur Hauptrotorwelle (90°) montieren. Kabelausgang muss zur Front zeigen 90°... -
Seite 11: Montage Von Drehzahlsensor Und Magnet
Bedienungsanleitung Anschluss Flybarless - Drehzahlreglersystem CGY750 4. MONTAGE VON DREHZAHLSENSOR UND MAGNET 4.1 ERMITTLUNG DER AKTIVEN MAGNETSEITE Den Sensor an der Kreisel Elektronikbox anschließen. Eine Empfängerstromversorgung direkt an einem Servokanal der Steuereinheit anschließen - Polung beachten. Zum Test das Menü „REV. SENS“ im „GOVERNOR“ BASIC“ Menü auswählen Den Magnet in die Nähe des Sensors bringen, um die aktive Seite zu ermitteln. -
Seite 12: Sitz Des Magnete Prüfen
Bedienungsanleitung Anschluss Flybarless - Drehzahlreglersystem CGY750 4.4 SITZ DER MAGNETE PRÜFEN • Magnet mit der aktiven Seite zum Sensor hin mit Epoxy einkleben. aktiver Magnet Abstand Kurbelwellenmitte zur Sensormitte inaktiver Magnet 4.5 KONTROLLE DER SENSORFUNKTION Zum Test das Menü „REV. SENS“ im „GOVERNOR BASIC“ Menü auswählen. Sensor so einstellen, das mindestens 60% im Display angezeigt werden (Abstandsmaß 1 - 2 mm), sowie zentrierten Sitz des Sensors zum Magneten prüfen. -
Seite 13: Inbetriebnahme Des Kreisels
Bedienungsanleitung Inbetrieb- nahme Flybarless - Drehzahlreglersystem CGY750 5. INBETRIEBNAHME DES KREISELS Der CGY750 kann ohne Adapter nur an S.BUS-Empfängern wie R2008SB, R6108SB, R6208SB, R6203SB, R6308SB, R6308SBT, R7003SB oder R7008SB betrieben werden. Verbinden Sie den S-BUS Ausgang des Empfängers mit dem S.BUS Eingang des Kreisels mittels beiliegendem S-BUS-Anschlusskabel. -
Seite 14: Anzeige Start Display
Bedienungsanleitung Startdisplay Flybarless - Drehzahlreglersystem CGY750 6. ANZEIGE START DISPLAY Die Funktionsmenüs des können bei einge- schalteter Empfangsanlage, nacheinander, durch Drücken der Mode ”+” bzw. ”-” Taste auf- gerufen und im Display angezeigt werden. Die Veränderung ihrer Einstellwerte bzw. das Umschalten von Betriebszuständen erfolgt durch Drücken der Data ”+”... - Seite 15 Bedienungsanleitung Startdisplay Flybarless - Drehzahlreglersystem CGY750 Start-Display (A) 2. Kreiselmodus 1. Achse 3. Kreiselempfindlichkeit 4. Status Ein-Aus-Schalter 7. Navigationsanzeige 5. Heck-Rate Kompensation 6. Akkuspannung Display (B) Display (C) Display (D) Anzeige Roll - Anzeige Nick - Governor abgeschaltet, Empfindlichkeit und Empfindlichkeit und nur Anzeige der Governor Status...
- Seite 16 Bedienungsanleitung Startdisplay Flybarless - Drehzahlreglersystem CGY750 Wenn im AVCS Modus die Knüppel-Trimmung auf eine der Achsen verändert wurde, muss der CGY750 diese Änderungen einlesen und speichern. Dazu 2 x innerhalb 1 Sekunde zwischen dem AVCS und NORMAL-Modus hin-und her- schalten. Im Display erscheint dann in der oberen Zeile (********) als Bestätigung, das die neue Neutralposition eingelernt wurde.
-
Seite 17: Aufruf Und Erläuterung Der Verschiedenen Start Display's
Bedienungsanleitung Startdisplay Flybarless - Drehzahlreglersystem CGY750 7. AUFRUF UND ERLÄUTERUNG DER VERSCHIEDENEN START DISPLAY‘S Navigation: Um Einstellungen vorzunehmen, gelangt man über die MODE “+” oder “-” Taste in die Untermenüs: Batteriespannung, Max. Drehzahl, Motorlaufzeit, Display Optionen, Funktionsmode, Max. Roll- bzw. Nickratenmenü. Die Änderung der Einstellwerte bzw. -
Seite 18: Anzeige Maximale Rollrate
Bedienungsanleitung Arbeitsdisplay Flybarless - Drehzahlreglersystem CGY750 Start Menü 7.5 ANZEIGE MAXIMALE ROLLRATE Zeigt die gespeicherte maximale Rollrate des letzten Fluges an. Das Rücksetzen erfolgt automatisch beim Einschalten des Kreisels. 7.6 ANZEIGE MAXIMALE NICKRATE Zeigt die gespeicherte maximale Nickrate des letzten Fluges an. Das Rücksetzen erfolgt automatisch beim Einschalten des Kreisels. -
Seite 19: Übersicht Der Menüstruktur, Aufruf Und Einstellungen Im Basis Menü
Bedienungsanleitung Home Menü Flybarless - Drehzahlreglersystem CGY750 8. ÜBERSICHT DER MENÜSTRUKTUR Um durch die Me- Drücke Data +/- Taste nüs zu navigieren verwenden Sie die Drücke Data Maximal Drehzahl DATA +/- Tasten. +/- Taste Wenn das ge- wünschte Menü Motorlaufzeit angezeigt wird kann man durch drücken und loslassen der... -
Seite 20: Taumelscheiben Basis Einstellungen
Bedienungsanleitung SWASHSET Flybarless - Drehzahlreglersystem CGY750 BASIC Menü 9. TAUMELSCHEIBEN BASIS EINSTELLUNGEN Das (SWASHset) Basis Menü beinhaltet alle Funktionen zum Einstellen der Taumelscheiben Servos und Taumelscheiben Mixer. 9.1. START DISPLAY Benutzen Sie die MODE +/- Tasten um zu den Einstellpa- rametern zu gelangen. -
Seite 21: Helikopter Grundeinstellungen
Bedienungsanleitung SWASHSET BASIC Menü Flybarless - Drehzahlreglersystem CGY750 9.4 HELIKOPTER GRUNDEINSTELLUNGEN Bitte wählen Sie die Parameter die für Ihren Hubschrauber passen. Die mögli- chen Voreinstellungen sind 450-550er, 600-700er,750er und größer. Die Parame- ter werden an den Hubschrauber Typ angepasst um die bestmögliche Perfor- mance zu erhalten. -
Seite 22: Taumelscheibenwegeinstellung
Bedienungsanleitung SWASHSET BASIC Menü Flybarless - Drehzahlreglersystem CGY750 9.8 TAUMELSCHEIBENWEGEINSTELLUNG Über diese Funktion, wird die für die Roll und Nick Servos der Servoweg eingestellt. Die Einstellung wird für die ROLL und NICK Achse übernom- men. Mit den Data +/- Taste kann man den Wert verändern. Die SWS. -
Seite 23: Taumelscheibenringmischer
Bedienungsanleitung SWASHSET BASIC Menü Flybarless - Drehzahlreglersystem CGY750 9.11 TAUMELSCHEIBENRINGMISCHER Dieser Parameter erlaubt die Begrenzung der Vollauschläge um ein Anlaufen der Taumelscheibenservos an eine mechanische Begren- zung zu verhindern, wenn Roll und Nickfunktion gleichzeitig gesteu- ert werden. Die Grundeinstellung ist 130% und sollte für die meisten Hubschrau- ber passen. -
Seite 24: Pitchknüppel Nullpunkt Einstellen
Bedienungsanleitung SWASHSET BASIC Menü Flybarless - Drehzahlreglersystem CGY750 9.15 PITCHKNÜPPEL NULLPUNKT EINSTELLEN In diesem Menü kann der Pitch Nullpunkt für die “F/F MIX” Funktion eingestellt werden. Stellen Sie den Pitch Steuerknüppel in die ge- wünschte Nullposition und drücken Sie die DATA “+” oder DATA “-” Taste. -
Seite 25: Auswahl Taumelscheibentyp Und Servoeinbau
Bedienungsanleitung Taumelscheiben- Flybarless - Drehzahlreglersystem CGY750 10. AUSWAHL TAUMELSCHEIBENTYP UND SERVOEINBAU Das CGY750 unterstützt sechs verschiedene Taumelscheiben Typen. H3-120 H3-140 Pitch Roll Pitch Roll Vorne Nick Nick H4-00 H3-90 Nick Pitch Roll Pitch Roll Nick Nick 2 H4-45 Normal H-1 Nick Pitch Roll... -
Seite 26: Taumelscheibenservo Einbau Und Einstellung
Bedienungsanleitung Taumelscheiben- Flybarless - Drehzahlreglersystem CGY750 10.3 TAUMELSCHEIBENSERVO EINBAU UND EINSTELLUNG Die EXPO und D/R Funktion kann im Sender eingestellt werden. Alles was mit der CCPM Mischung zu tun hat wird im CGY750 eingestellt. Stellen Sie im Sender alle AFR, ATV und D/R (Taumelscheiben Funktion) auf 100% und alle Subtrims auf 0%. - Seite 27 Bedienungsanleitung Flybarless - Drehzahlreglersystem CGY750 Navigieren Sie zum Menü (SWASHset) Basic AIL.Rate Einstellungen. In diesem Menü sind die Kreisel deaktiviert und die Servos befinden sich in der Neutral- stellung. Überprüfen Sie das die Taumelscheibe ausgelevelt ist und der Pitch Wert an den Hauptrotorblätter 0° beträgt (an beiden Seiten).
-
Seite 28: Einstellen Der Kreisel-Empfindlichkeit Über Menüs Am Sender
Bedienungsanleitung Manuelle Kreiseleinstellung Flybarless - Drehzahlreglersystem CGY750 11. EINSTELLEN DER KREISEL-EMPFINDLICHKEIT ÜBER MENÜS AM SENDER Einige Futaba Sender (T8FG/FX-20, T12FG/FX-30 ab V3.0 T14MZ/FX-40 ab V1.7) unterstützen die Funktion das man die Empfindlichkeit aller drei Achsen am Sender einstel- len kann. Ist Ihre Sendersoftware eine ältere Version so empfehlen wir einen Update vorzu- nehmen. -
Seite 29: Kontrollen Vor Dem Flug
Bedienungsanleitung Manuelle Kreiseleinstellung Flybarless - Drehzahlreglersystem CGY750 12. KONTROLLEN VOR DEM FLUG • Überprüfen Sie, • die Restkapazität des Sender- und Empfängerakkus. • das Gyro Klebepad. • die Gyrokabel, dass diese nicht am Chassis schleifen. • Schalten Sie den Sender und Empfänger ein und warten Sie bis sich der CGY750 initialisiert hat. -
Seite 30: Einstellungsempfehlungen
Bedienungsanleitung Flybarless - Drehzahlreglersystem CGY750 13. EINSTELLUNGSEMPFEHLUNGEN Ein Trimm-Flug wird notwendig wenn neue Einstellungen getestet werden oder mechani- sche Wege oder Rudergestänge verändert wurden. Überprüfen Sie dass die ELE und AIL Kreiselempfindlichkeit auf 50-60% eingestellt wurde. Wenn der Hubschrauber ausgetrimmt ist landen Sie und stellen den Motor ab. Schal- ten Sie den Gyro Mode Schalter dreimal zwischen AVCS und NORMAL innerhalb einer Sekunde um. -
Seite 31: Normal Mode
Bedienungsanleitung Manuelle Kreiseleinstellung Flybarless - Drehzahlreglersystem CGY750 13.2 NORMAL MODE Die meisten Piloten verwenden heute den AVCS Mode. Die Vorteile des sind doch erheb- lich, daher empfehlen wir ebenfalls den AVCS Modus von Beginn an zu nutzen. Wenn Sie den AVCS Mode einsetzen, werden alle Trimmungen automatisch vom Kreisel gemacht. Sollten Sie lieber im Normal Modus fliegen wollen, müssen Sie alle Trimmungen und Mischer selbst einstellen, zudem sind einige Einstellungen im Setup zu verändern. -
Seite 32: Roll/ Nick Einstellungen
Bedienungsanleitung Flight Tuning Flybarless - Drehzahlreglersystem CGY750 Menü 14. ROLL/ NICK EINSTELLUNGEN Das Flight Tuning Menü beinhaltet alle Funktionen zum Einstellen der Roll und Nick Achse. 14.1. START DISPLAY Benutzen Sie die MODE +/- Tasten um zu den Einstellpa- MODE “+” / “-” rametern zu gelangen. -
Seite 33: Max. Roll Und Nick Drehbewegung
Bedienungsanleitung Flight Tuning Flybarless - Drehzahlreglersystem CGY750 Menü 14.5 MAX. ROLL UND NICK DREHBEWEGUNG Einstellung der Zyklischen Roll und Nick Rate in °/ Sekunde. Einstellbereich: 100-500d/s Voreinstellung: 300d/s 14.6 CNT. GAIN Nachdem die max. Werte für Roll und Nick festgelegt wurden, kann die Funktion CNT.Gain dazu genutzt werden, wie aggressiv das Mo- del auf Zyklische Impulse reagiert. -
Seite 34: Hp.gain
Bedienungsanleitung Flight Tuning Menü Flybarless - Drehzahlreglersystem CGY750 14.11 HP.GAIN Die Erhöhung des Wertes ergibt mehr Stabilität bei aggressiven Pitchsteuerbewegungen während des Kunstflugs. Ist der Wert zu hoch kann es zum Aufschwingen kommen. -
Seite 35: Aufruf Und Einstellungen Im Basis Menü
Bedienungsanleitung RUD. Gyro Flybarless - Drehzahlreglersystem CGY750 BASIC Menü AUFRUF UND EINSTELLUNGEN IM BASIS MENÜ Der Aufruf der Basis Menüs erfolgt vom Start-Display aus, in dem Sie die Data “+” bzw. “-” Taste so oft drücken, bis das gewünschte Menü (Gyro, Swash-Set, Governor oder S.BUS) erscheint. -
Seite 36: Einstellen Maximaler Servoweg
Bedienungsanleitung RUD. Gyro BASIC Menü Flybarless - Drehzahlreglersystem CGY750 15.3 EINSTELLEN MAXIMALER SERVOWEG Begrenzen Sie den maximal zulässigen Servoweg. Die Werte werden für jede Wirkrichtung getrennt eingestellt (A bzw. B). Halten Sie den Heckrotorsteuerknüppel in der jeweiligen Endstellung und verklei- nern bzw. -
Seite 37: Drehzahlregler Basis Einstellungen
Bedienungsanleitung GOVERNOR BASIC Menü Flybarless - Drehzahlreglersystem CGY750 16. DREHZAHLREGLER BASIS EINSTELLUNGEN Im folgenden Diagramm werden die Menüführung und die Einstellungsmöglichkeiten im “GOVERNOR BASIC” Menü erleutert. MODE “+” / “-” Taste drücken 16.1 EINSTELLEN DES DREHZAHLSOLLWERTES In diesem Menü wird der Drehzahlsollwert eingestellt, den der Heli bei bestimm- ten Flugmanövern halten soll. -
Seite 38: Einstellen Des Gasservo Typs
Bedienungsanleitung GOVERNOR BASIC Menü Flybarless - Drehzahlreglersystem CGY750 16.4 EINSTELLEN DES GASSERVO TYPS Um die Servos nicht zu beschädigen muss der Gasservotyp eingestellt werden. Es stehen Zwei Typen zur Auswahl: 1. DG 1520: Digital, für digitale Servos, Neutralinpuls 1520μs 2. Analog: für analoge Servos Hinweis: Der angeschlossene Servo Typ muss unbedingt richtig eingestellt werden. -
Seite 39: Batterie Failsafe Einstellung
Bedienungsanleitung GOVERNOR BASIC Menü Flybarless - Drehzahlreglersystem CGY750 16.7 BATTERIE FAILSAFE EINSTELLUNG Wenn die Akkuspannung unter 3,8 V sinkt, nimmt das Gasservo eine zuvor bestimmte Position ein. Dadurch kann dem Pilot signalisiert werden, das eine nahende Unterspannung des Akkus droht und er landen muss. Um die Gasposition einzustellen, wie folgt vorgehen: 1. -
Seite 40: Einstellen Des Maximalen Gasservoweges
Bedienungsanleitung GOVERNOR BASIC Menü Flybarless - Drehzahlreglersystem CGY750 16.9 EINSTELLEN DES MAXIMALEN GASSERVOWEGES In diesem Menü begrenzen Sie den maximal zulässigen Gasservoweg. Bringen Sie das Gas-Servo in die gewünschte Endstellung für Leerlauf (IDLE) und drü- cken Sie die DATA “+” Taste. Danach die gewünschte Vollgasposition (HIGH) einstellen und ebenfalls die DATA “+”... -
Seite 41: S.bus Basis Einstellungen
Bedienungsanleitung S.BUS BASIC Menü Flybarless - Drehzahlreglersystem CGY750 17. S.BUS BASIS EINSTELLUNGEN Über den S-BUS Anschluss können bis zu 18 Kanäle über ein Kabel übertragen werden, sofern der Sender die Kanalzahl unterstützt. 17.1 ZUORDNUNG DER S-BUS-KANÄLE UND SERVOAUSGÄNGE Im S.BUS-Basic Menü des CGY750 werden den Kanälen die jeweiligen Funktionen zuge- ordnet. - Seite 42 Bedienungsanleitung S.BUS BASIC Menü Flybarless - Drehzahlreglersystem CGY750 Kreiselempfindlichkeit Nickfunktion, Vorgabekanal = K10 Kreiselempfindlichkeit Heckrotorfunktion, Vorgabekanal = K5 Drehzahlvorgabe, Vorgabekanal = K7 Drehzahlreglerabschaltung, Vorgabekanal = K8 S.Bus Data Reset Mit diesem Reset werden die Werte wieder auf die Grundeinstellungen zurückgesetzt. Drücken Sie DATA + Taste und dann wird EXEC im Display angezeigt.
-
Seite 43: Taumelscheiben Expert Einstellungen
Bedienungsanleitung SWASHSET EXPERT Menü Flybarless - Drehzahlreglersystem CGY750 18. TAUMELSCHEIBEN EXPERT EINSTELLUNGEN Die Expert Einstellungen sind dafür gedacht, dass der Pilot das Maximale an Performance einstellen kann. Um in die Expert Menü Einstellung zu kommen drücken und halten Sie die Mode + Taste für eine Sekunde und die Displayanzeige wechselt in die Expert Einstellung. -
Seite 44: Pit-Ele (Pitch-Nick) Misch Anteil
Bedienungsanleitung SWASHSET EXPERT Menü Flybarless - Drehzahlreglersystem CGY750 18.6 AIL-ELE (ROLL-NICK) MISCH ANTEIL In diesem Menü kann man den Mischanteil von Roll nach Nick für beide Seiten getrennt einstellen. Ist nur im Taumelscheiben Modus H4-45 möglich. Einstellbereich: 30...150%. Die Vorgabe beträgt 100%. 18.7 AIL-ELE2 (ROLL NICK2) MISCH ANTEIL In diesem Menü... -
Seite 45: Anlenkungskompensation Nickfunktion
Bedienungsanleitung SWASHSET EXPERT Menü Flybarless - Drehzahlreglersystem CGY750 18.13 ANLENKUNGSKOMPENSATION NICKFUNKTION Mit diesem Wert kompensiert man den Einfluss auf die Pitch und Rollfunktion, bei Betätigung des Nick-Steuerknüppels. Es gibt 4 Punkte zum einstellen, Oben und unten zu Pitch high und low. -
Seite 46: Linkage Compensation: Anlenkungskompensation
Bedienungsanleitung Anlenkungs- kompensation Flybarless - Drehzahlreglersystem CGY750 19. LINKAGE COMPENSATION: ANLENKUNGSKOMPENSATION Dieses Beispiel zeigt wie man die mechanische Kompensation einstellt. 19.1 PITCH KALIBRIERUNG DURCHFÜHREN: Diese muss unbedingt zuerst durchgeführt werden bevor man die anderen Kompensationen durchführt. Bewegen Sie den Pitch Knüppel in die Mitten Position (Pitch Nullpunkt). Öffnen Sie Pit.Zero (S.24 Kap.9.15) im SWASHset Menü... -
Seite 47: Nick Bewegungs Abgleich
Bedienungsanleitung Anlenkungs- kompensation Flybarless - Drehzahlreglersystem CGY750 Bewegen Sie den Pitch Knüppel auf Minimum Position, bewegen Sie den Roll Knüppel und nehmen die gleiche Einstellung wie vorstehend für die Minimum-Position vor. 19.4 NICK BEWEGUNGS ABGLEICH Bewegen Sie den Pitch Knüppel in die Mittenstellung. Bewegen Sie den Nick Knüppel und überprüfen ob sich eine Beeinflussung von Pitch oder Roll ergibt. -
Seite 48: Aileron (Roll) Expert Einstellungen
Bedienungsanleitung AIL. GYRO EXPERT Menü Flybarless - Drehzahlreglersystem CGY750 20. AILERON (ROLL) EXPERT EINSTELLUNGEN Im folgenden Diagramm werden die Menüführung und die Einstellungsmöglichkeiten im “AIL. GYRO EXPERT” Menü erläutert: 20.1 START DISPLAY Die Roll (Aileron) Expert Einstellung Erlaubt es dem Piloten die höchst mögliche Performance des CGY750 zu nutzen. -
Seite 49: Dead Band (Totbereich Steuerknüppel Roll Funktion)
Bedienungsanleitung AIL. GYRO EXPERT Menü Flybarless - Drehzahlreglersystem CGY750 20.5 DEAD BAND (TOTBEREICH STEUERKNÜPPEL ROLL FUNKTION) In diesem Menü lässt sich für die Roll Funktion am Steuerknüppel ein Totbereich einstellen (Nullpunkt). 20.6 ROLL KOMPENSATION In diesem Menü lässt sich eine Kompensation zwischen Pitch und Roll einstellen. -
Seite 50: Elevator (Nick) Expert Einstellungen
Bedienungsanleitung ELE. GYRO EXPERT Menü Flybarless - Drehzahlreglersystem CGY750 21. ELEVATOR (NICK) EXPERT EINSTELLUNGEN Im folgenden Diagramm werden die Menüführung und die Einstellungsmöglichkeiten im “ELE. GYRO EXPERT” Menü erläutert: 21.1 START DISPLAY Die Nick (ELEVATOR) Expert Einstellung erlaubt es dem Piloten die höchst mögliche Performance des CGY750 zu nutzen. - Seite 51 Bedienungsanleitung ELE. GYRO Flybarless - Drehzahlreglersystem CGY750 EXPERT Menü 21.5 DEAD BAND (TOTBEREICH STEUERKNÜPPEL NICK FUNKTION) In diesem Menü lässt sich für die Nick Funktion am Steuerknüppel ein Totbereich einstellen (Nullpunkt). 21.6 ROLL KOMPENSATION In diesem Menü lässt sich eine Kompensation zwischen Roll und Nick einstellen.
-
Seite 52: Kreisel Expert Einstellungen
Bedienungsanleitung RUD. GYRO EXPERT Menü Flybarless - Drehzahlreglersystem CGY750 22. KREISEL EXPERT EINSTELLUNGEN Im folgenden Diagramm werden die Menüführung und die Einstellungsmöglichkeiten im “RUD. GYRO EXPERT” Menü erläutert: 22.1 START DISPLAY Der Aufruf der Basis Menüs erfolgt vom Arbeitsdisplay aus, in dem Sie die Data “+”... -
Seite 53: Verzögerungseinstellung
Bedienungsanleitung RUD. GYRO EXPERT Menü Flybarless - Drehzahlreglersystem CGY750 22.5 VERZÖGERUNGSEINSTELLUNG In diesem Menü wird der Verzögerungsmodus für den Heckrotor eingestellt. Es stehen zwei Modi zur Auswahl: “FUNCTION” oder “CONSTANT”. Im “FUNCTION” Modus werden die Steuerbefehle sehr “weich” an das Servo weitergegeben. Um die Steuerbefehle schnell und linear an das Heckservo auszugeben, sollte der “CONSTANT”... -
Seite 54: Einstellen Betriebsmode
Bedienungsanleitung RUD. GYRO EXPERT Menü Flybarless - Drehzahlreglersystem CGY750 22.9 EINSTELLEN BETRIEBSMODE In diesem Menü können Sie auswählen ob der Kreisel ausschließlich im Normal- Mode (NORMAL), ausschließlich im AVCS-Mode (AVCS) oder gemischt im Nor- mal- als auch AVCS-Mode (CMT) arbeiten soll. In der Werkseinstellung CMT wird die Modeauswahl über den Kreiselempfind- lichkeitskanal (Gyro-gain) eingestellt. -
Seite 55: Totbereich Heckrotorsteuerknüppel
Bedienungsanleitung RUD. GYRO EXPERT Menü Flybarless - Drehzahlreglersystem CGY750 22.13 TOTBEREICH HECKROTORSTEUERKNÜPPEL In diesem Menü legen Sie den Totbereich des Heckrotorsteuerknüppels fest. In diesem Bereich erfolgt keine Steuerfunktion. Einstellbereich von 0-49,5 μs. Schrittweite 0,5 μs. 22.14 EINSTELLEN NACHSTEUERUNG (VERZÖGERUNG) In diesem Menü kann die Kreiselelektronik an das Bremsverhalten des Heckaus- legers angepasst werden (z.B. -
Seite 56: Beschleunigungswert Einstellen
Bedienungsanleitung RUD. GYRO EXPERT Menü Flybarless - Drehzahlreglersystem CGY750 22.17 BESCHLEUNIGUNGSWERT EINSTELLEN Durch Einstellen eines Wertes kann die Vorhaltefunktion geändert werden. Da- durch wird die Lagekorrektur des Helis schneller. Der Einstellbereich liegt zwischen 0 und 200%. Die Voreinstellung liegt bei 0%. 22.18 NEUTRAL KOMPENSATION Diese Funktion verbessert das Einrastverhalten des Kreisels. -
Seite 57: Drehzahlregler Expert Einstellungen
Bedienungsanleitung GOVERNOR EXPERT Menü Flybarless - Drehzahlreglersystem CGY750 23. DREHZAHLREGLER EXPERT EINSTELLUNGEN Im folgenden Diagramm werden die Menüführung und die Einstellungsmöglichkeiten im “GOVERNOR EXPERT” Menü erläutern. Der Aufruf und die Änderungen erfolgen wie nachstehend beschrieben. MODE “+” / “-” Taste drücken 23.1 EINSTELLEN DREHZAHLREGLER BETRIEBSMODUS Mit dieser Funktion kann eingestellt werden, in welchem Modus der Drehzahlregler funktionieren soll. -
Seite 58: Einstellen Drehzahlregler Empfindlichkeit
Bedienungsanleitung GOVERNOR EXPERT Menü Flybarless - Drehzahlreglersystem CGY750 23.4 EINSTELLEN DREHZAHLREGLER EMPFINDLICHKEIT Um die Empfindlichkeit des Drehzahlreglers einzustellen, kann in diesem Menü ein entsprechender Wert eingestellt werden. Der Einstellbereich erstreckt sich von 10 bis 100%. Voreinstellungsempfehlungen: Response Moderate: 30% Response Middle: Response Quick: Die endgültigen Werte müssen allerdings erflogen werden! 23.5 GAS MODUS EINSTELLEN... -
Seite 59: Verzögerung Start Drehzahlvorgabe
Bedienungsanleitung GOVERNOR EXPERT Menü Flybarless - Drehzahlreglersystem CGY750 23.8 VERZÖGERUNG START DREHZAHLVORGABE In diesem Menü wird der Verzögerungsmodus für den Drehzahlregler beim Start eingestellt. Der Einstellbereich erstreckt sich von 2 bis 20. Die Werkseinstellung beträgt 5. 23.9 AKTIVIERUNG DES DREHZAHLREGLERS (ON. REVO) Diese Einstellung entscheidet, bei welcher eingestellten Prozentzahl Motordrehzahl, der Drehzahlregler aktiviert wird. -
Seite 60: Einstellung Der Minimum Drehzahl
Bedienungsanleitung GOVERNOR EXPERT Menü Flybarless - Drehzahlreglersystem CGY750 • 4 Zellen NiCd = ca. 4,2 V und NiMH = ca. 4,4 V • 2 Zellen LiFe = ca. 6,2 V • 2 Zellen LiPo = ca. 7 V Hinweis: Da im Winter die Kapazität von NX bzw. Lithium Akkus nachlässt, sind im Beispiel bereits höhere Einstellwerte vorgegeben. -
Seite 61: Gewährleistung
Bedienungsanleitung Flybarless - Drehzahlreglersystem CGY750 24. GEWÄHRLEISTUNG Unsere Artikel sind mit den gesetzlich vorgeschriebenen 24 Monaten Gewährleistung aus- gestattet. Sollten Sie einen berechtigten Gewährleistungsanspruch geltend machen wollen, so wenden Sie sich immer an Ihren Händler, der Gewährleistungsgeber und für die Abwick- lung zuständig ist. -
Seite 62: Serviceadressen
Bedienungsanleitung Flybarless - Drehzahlreglersystem CGY750 28. SERVICEADRESSEN Land Firma Strasse Stadt Telefon E-Mail Deutschland Futaba-Service Stuttgarter Straße 20/22 D-75179 Pforzheim 0049 -7231-46 94 10 service@rc-service-support.de Niederlande/Belg. Jan van Mouwerik Slot de Houvelaan 30 NL-3155 Maasland 0031-10-59 13 594 0031-10-59 13 594 van_mouwerik@versatel.nl Österreich Futaba-Service Schönbrunner Straße 254...
