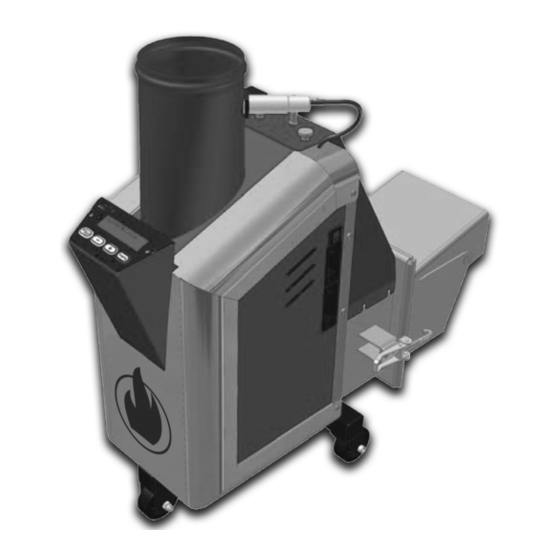

Janfire NH Installations- Und Bedienungsanleitung
Pelletbrenner
Inhaltsverzeichnis
Inhaltsverzeichnis
Inhaltszusammenfassung für Janfire NH
- Seite 1 Installations- und Bedienungsanleitung professional pellets services...
- Seite 2 Bitte vergewissern Sie sich, dass die Anleitung zu Ihrem Produkt gehört. Gelegentlich können geringe Abweichungen zum vorliegenden Produkt auftauchen, da wir uns aufgrund der ständigen Weiterentwicklung, auch von Zulieferteilen, techni- sche Änderungen vorbehalten. Janfire GmbH Bassin 44 18513 Wendisch Baggendorf Tel.: 038326 / 8 51 61 Fax: 038326 / 8 51 62 www.janfire.de.com...
-
Seite 3: Inhaltsverzeichnis
Start des Brenners Stopp des Brenners Manuelle Zündung des Brenners Erhaltungsflamme, bzw. Gluterhaltung Einstellungen Einstellungen des Rauchgaszuges Einstellung der Verbrennung Errechnung des Kesselwirkungsgrades Einstellebenen, Bedienfeld (Display) Anwendermenü mit seinen Unterseiten und Einstellparametern. Servicemenü Manuelle Reinigung des Ascheschubrostes Elektrischer Schaltplan www.janfire.de... -
Seite 4: Sicherheitsvorschriften
Diese Anweisungen sind bei Installation, Betrieb und Service immer zu befolgen. Aus Personenschutz- und Funktionssicherheitsgründen: Nur Ersatz- GEFAHR teile verwenden, die von Janfire zur Verfügung gestellt wurden. Rotierende Teile Bei Befüllung des Pelletlagers oder vor Ausbau des Brenners muss der Brenner abgekühlt und elektrisch abgeschaltet sein ! -
Seite 5: Standards
Kategorien WARNUNG ! und VORSICHT ! fallen. Vorsicht 1.3 Sicherheitseinrichtungen Der Brenner NH ist mit folgenden Sicherheitsvorrichtungen ausgestattet: Fallschacht Der Schutz vor einem Rückbrand ist konstruktiv durch den Pelletfallschacht gege- ben. Ein Sensor misst die Temperatur im Fallschacht. Die Leistung wird reduziert, sobald die Temperatur einen zulässigen Wert überschreitet, bis sie wieder unter... -
Seite 6: Technische Daten
2. Technische Daten Brenner - Maße technische Daten „Brenner-NH“ Nennleistungsbereich 3 – 23 kW Unterhaltsbetrieb 600 W Leistungsaufnahme Brenner 80 W, 230 V AC, 50 Hz Emissionsklasse Brenner Aufnahme Zündheizwendel 230V, 1100 W Dosierbehälter des Brenners ca 3 ltr = 1,8 kg... -
Seite 7: Funktionsbeschreibung
Der patentierte, bewegliche Boden im Brenner schabt Schlacke und Verschmutzungen ab und leitet diese in den Kessel weiter. Der Brenner wird nach jeder Abschaltung, spätestens jedoch nach einem vorgegebenen Intervall, automatisch gereinigt. Bitte beachten Sie auch Abschnitt 7. Ascheschaber vorn Ascheschaber hinten www.janfire.de... -
Seite 8: Die Modulierende Leistungsregelung
Geschwindigkeit der Abweichungszunahme seit der letzten Messung und die Zeit zwischen den Messungen, mit ein. 3.2 Die PID Steuerung – Funktionsbeschreibung Der Feuerungsautomat des Pelletbrenners NH arbeitet mit einer PID-Steuerung zur Modulierung der Brennerleistung in Abhängigkeit der Zielgröße Kesselwassertempe- ratur. -
Seite 9: Installation
Kessel voraus. Die Dichtung muss Kessel und Rahmen sowie Rahmen und Brenner abdichten, damit keine überschüssige Luft angesaugt werden kann. Alle Elektroinstallations- und Servicearbeiten sind vom zuständigen Fachpersonal und unter Einhaltung der gültigen Normen und Vorschriften durchzuführen. Lebensgefahr! GEFAHR Lebensgefährliche Spannung in der Anlage www.janfire.de... -
Seite 10: Luftzufuhr, Abgasanlage, Zugregler
Bei Druckschwankungen, kann es zur Auslösung der Überwachungseinrichtung führen. Diese Meldung bedeutet keinen Brennerausfall sondern Ausfall, beziehungsweise Fehlfunktion, der Abgasanlage. Zugregler Um den Unterdruck zu stabilisieren, muss ein Zugregler (erhältlich bei der Firma Janfire - www.psg-shop.de) eingebaut sein. Bei Dimensionierungsproblemen, Rückfragen bitte vor Ausführung der Anlage. www.janfire.de... -
Seite 11: Anbringung Und Verlängerung Der Förderschnecke
Der mit einem steilen Gewinde versehene Teil der Schnecke ist immer ganz außen an der Externschnecke anzubringen. Wichtiger Hinweis insex M8x30 ins M8x30 M6x30 M8x30 M6x16 Die Dosierschnecke und den Ein- und Ausgang der Externschnecke nicht berühren, wenn der externe Motor eingeschaltet ist. GEFAHR Lebensgefährliche Spannung in der Anlage www.janfire.de... -
Seite 12: Erster Start Des Brenners Nach Installation
Im Display steht nach dem hochfahren zunächst, was der Brenner gerade macht, oder eventuell eine Störmeldung, z. B. „Start, erster Versuch“ oder „Betrieb mit 12kW“. Darunter sehen Sie eine Laufleiste (hin und her laufen Pfeilsymbole). In der Betriebs- anzeige kann man natürlich nichts einstellen, oder doch? www.janfire.de... -
Seite 13: Kontrast In Der Betriebsanzeige Einstellen
Parameter #74# abgelesene Wert übertragen und bestätigt werden. Genauso wird auch unter Parameter #73# der Offset der Kesseltemperatur vorgenommen, der den identischen Wert des Kesselthermometers haben sollte. Überprüft werden kann dieser Wert auch mit einem Messgerät. www.janfire.de... -
Seite 14: Start Und Stopp Des Brenners
Kontroll-Leuchte rot leuchtet. Dadurch wird sichergestellt, dass der Brenner bei einem Stromausfall nicht unbeabsichtigt wieder eingeschaltet wird. Den Strom erst abschalten, wenn „Manuell abgeschaltet“ im Display erscheint und die Kontroll-Leuchte rot leuchtet. GEFAHR Lebensgefährliche Spannung in der Anlage www.janfire.de... -
Seite 15: Manuelle Zündung Des Brenners
Zeit erfolgt ein Neustart elektrisch. Das Erhaltungsfeuer ist unbedingt auf Stabi- lität zu kontrollieren und die Parameter 50 bis 56 müssen eventuell individuell angepasst werden, da der Brennstoff nicht überall gleich ist. Bei Zweifeln bitte rückfragen oder den Parameter 56 auf 00:10h (10Min) stellen. www.janfire.de... -
Seite 16: Einstellungen
Der Sauerstoff wird sich dann auf unter 9% einpendeln und ebenfalls stabil werden. Die CO Werte sollen unter 200ppm liegen. Tun sie das nicht, stimmt der Zug nicht (meistens zu hoch), oder der Zugregler ist nicht ordnungsgemäß montiert. Möglich sind auch Schwankungen durch starken Wind. Evtl. Windabweiser montieren. www.janfire.de... -
Seite 17: Errechnung Des Kesselwirkungsgrades
η = Kesselleistung (%) T = Rauchgastemperatur (°C) Tp = Verbrennungslufttemperatur (°C) Wirkungsgrad sollte über 90 % liegen. Die Rauchgastemperatur ist entscheidend für die Wirtschaftlichkeit. Saubere Tauscherflä- chen erhalten einen hohen Wirkungsgrad. Die Rauchgastemperatur sollte nie über 200°C liegen. www.janfire.de... -
Seite 18: Bedienfeld ( Display ) Mit Bedienebene
Wenn man den Strom zuschaltet und der Brenner hochfährt, zeigt er zunächst die Softwareversion an. Z.B. Janfire , Ver. 2.10 DE. Hält man die Tasten „+“ und „menü“ mindestens 3s gedrückt, bevor diese Anzeige verschwindet, so hat man ein RESET ausgeführt. -
Seite 19: Anwendermenü Mit Seinen Unterseiten Und Einstellparametern
Drücken der „+“ Taste schaltet die Dosierschnecke ein. externe Zufuhr Nach drücken der „on/off“ Taste, erscheint auch diese manuell j/n Seite. Drücken der „+“ Taste schaltet die externe Zufuhr ein, außer der Niveausensor leuchtet, dann vorher etwas Pellets ausräumen. www.janfire.de... -
Seite 20: Servicemenü
Überhitzung zugelassenen Wert Strom- Stromunterbrechung vom Brenner versorgten Stromneh- unterbrechung mern. !!! Fehler !!! Fehler bei vom Brenner versorgten Stromverbrauchern Elektronik !!! Fehler !!! Fehler bei den Temperatursensoren des Brenners (Brenn Temp. sensor kopf oder Fallschacht), z.B. Schwankende Werte www.janfire.de... -
Seite 21: Manuelle Reinigung Des Ascheschubrostes
Hammer berühren, das beschädigt den Antrieb! Wichtiger Wie kann man Verkrustungen vermeiden? Hinweis Optimieren Sie die Verbrennungseinstellungen (Volumen/Gewicht etc.). Sollte dies nicht wirken, setzen Sie die Länge der Reinigungsintervalle (pro Verbrauchsge- wicht, Anwendermenü) herab, damit der Brenner öfter gereinigt wird. www.janfire.de... -
Seite 22: Elektrischer Schaltplan
8. Elektrischer Schaltplan www.janfire.de... - Seite 23 www.janfire.de...
- Seite 24 www.janfire.de...
