Fonctions du Check-Panel 200

Commutateur principal

Le commutateur principal (5) met l'écran matriciel et le relais du commutateur
principal sous tension au sein d'une boîte de fusible de distribution ou d'un
dispositif d'alimentation électrique (EVS). Il faut pour ce faire appuyer sur le
bouton jusqu'à ce qu'un signal d'avertissement retentisse et que le
rétroéclairage s'allume. L'écran de veille apparaît sur l'écran.
6
7
8
9
10

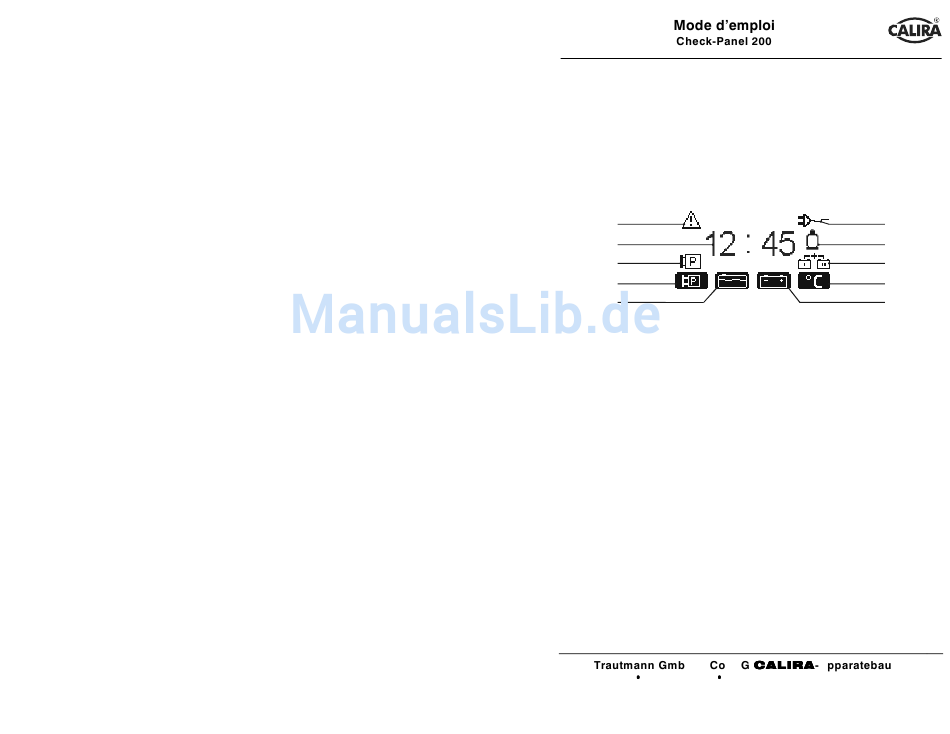

Figure 2 : Écran de veille
6 Symbole d'avertissement
7 Heure
8 Affichage circuit de pomme ON
9 Fonction Pompe
10 Fonction Scrutation des niveaux
11 Fonction Scrutation de la tension
12 Fonction Scrutation de la température
13 Voyant de connexion en parallèle batterie de démarreur et
d'alimentation
14 Voyant de bonbonne de gaz de réserve
15 Voyant de charge réseau
! " #
