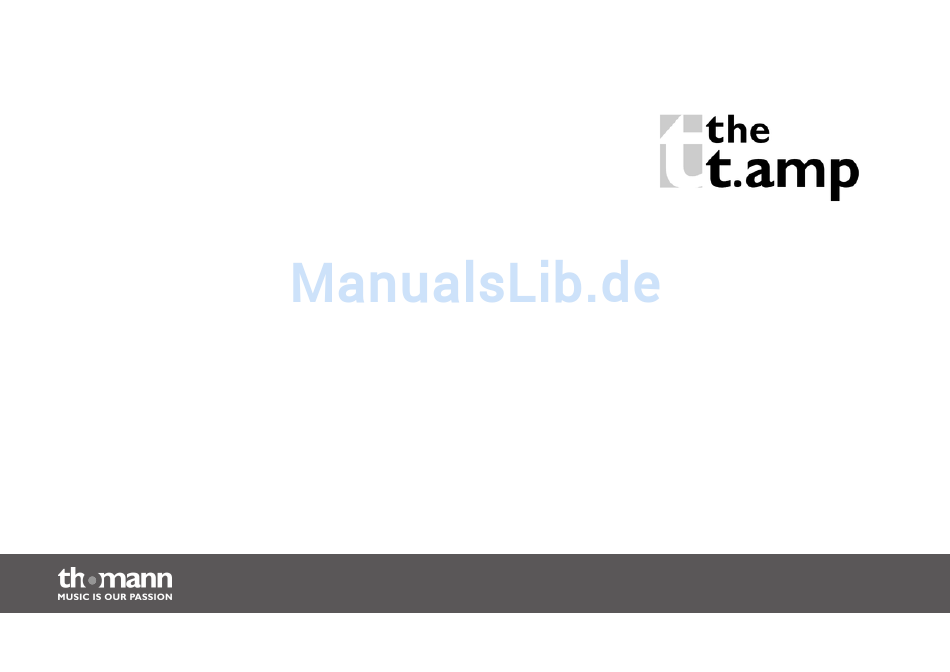

- Seite 1 E4-130, E4-250 endstufe bedienungsanleitung...
- Seite 2 Musikhaus Thomann e.K. Treppendorf 30 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 25.11.2014, ID: 348232, 348233...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................4 1.1 Weitere Informationen........................5 1.2 Darstellungsmittel..........................6 1.3 Symbole und Signalwörter......................6 Sicherheitshinweise..........................9 Leistungsmerkmale..........................15 Installation und Inbetriebnahme....................16 Anschlüsse und Bedienelemente....................20 Technische Daten............................ 26 Stecker- und Anschlussbelegungen....................28 Reinigung..............................31 Umweltschutz............................32 E4-130, E4-250... -
Seite 4: Allgemeine Hinweise
Allgemeine Hinweise Allgemeine Hinweise Diese Bedienungsanleitung enthält wichtige Hinweise zum sicheren Betrieb des Geräts. Lesen und befolgen Sie die angegebenen Sicherheitshinweise und Anweisungen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf. Sorgen Sie dafür, dass sie allen Personen zur Verfü‐ gung steht, die das Gerät verwenden. -
Seite 5: Weitere Informationen
Allgemeine Hinweise 1.1 Weitere Informationen Auf unserer Homepage (www.thomann.de) finden Sie viele weitere Informationen und Details zu den folgenden Punkten: Download Diese Bedienungsanleitung steht Ihnen auch als PDF-Datei zum Download zur Verfügung. Nutzen Sie in der elektronischen Version die Suchfunktion, um die Stichwortsuche für Sie interessanten Themen schnell zu finden. -
Seite 6: Darstellungsmittel
Allgemeine Hinweise 1.2 Darstellungsmittel In dieser Bedienungsanleitung werden die folgenden Darstellungsmittel verwendet: Beschriftungen Die Beschriftungen für Anschlüsse und Bedienelemente sind durch eckige Klammern und Kur‐ sivdruck gekennzeichnet. Beispiele: Regler [VOLUME], Taste [Mono]. 1.3 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal‐ wörter, die in dieser Bedienungsanleitung verwendet werden. - Seite 7 Allgemeine Hinweise Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. VORSICHT! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zu gering‐...
- Seite 8 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor einer Gefahrenstelle. endstufe...
-
Seite 9: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät verstärkt elektrische Niederfrequenzsignale zum Betrieb passiver Lautsprecher. Gebrauch Verwenden Sie das Gerät ausschließlich wie in dieser Bedienungsanleitung beschrieben. Jede andere Verwendung sowie die Verwendung unter anderen Betriebsbedingungen gelten als nicht bestimmungsgemäß und können zu Personen- oder Sachschäden führen. Für Schäden, die aus nicht bestimmungsgemäßem Gebrauch entstehen, wird keine Haftung übernommen. - Seite 10 Sicherheitshinweise Sicherheit GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß ent‐ sorgt werden und sich nicht in der Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen.
- Seite 11 Sicherheitshinweise GEFAHR! Elektrischer Schlag durch hohe Spannungen im Geräteinneren Im Inneren des Geräts befinden sich Teile, die unter hoher elektrischer Spannung stehen. Entfernen Sie niemals Abdeckungen. Im Geräteinneren befinden sich keine vom Benutzer zu wartenden Teile. Verwenden Sie das Gerät nicht, wenn Abdeckungen, Schutzvorrichtungen oder optische Komponenten fehlen oder beschädigt sind.
- Seite 12 Sicherheitshinweise VORSICHT! Mögliche Gehörschäden Bei angeschlossenen Lautsprechern oder Kopfhörern kann das Gerät Lautstärken erzeugen, die zu vorübergehender oder permanenter Beeinträchtigung des Gehörs führen können. Betreiben Sie das Gerät nicht ununterbrochen mit hoher Lautstärke. Reduzieren Sie die Lautstärke sofort, falls Ohrgeräusche oder Ausfälle des Gehörs auftreten sollten.
-
Seite 13: Stromversorgung
Sicherheitshinweise HINWEIS! Betriebsbedingungen Das Gerät ist für die Benutzung in Innenräumen ausgelegt. Um Beschädigungen zu vermeiden, setzen Sie das Gerät niemals Flüssigkeiten oder Feuchtigkeit aus. Vermeiden Sie direkte Sonneneinstrahlung, starken Schmutz und starke Vibra‐ tionen. HINWEIS! Stromversorgung Bevor Sie das Gerät anschließen, überprüfen Sie, ob die Spannungsangabe auf dem Gerät mit Ihrem örtlichen Stromversorgungsnetz übereinstimmt und ob die Netzsteckdose über einen Fehlerstromschutzschalter (FI) abgesichert ist. - Seite 14 Sicherheitshinweise HINWEIS! Magnetische Felder Das Gerät erzeugt starke magnetische Felder, die die Funktion von schlecht abge‐ schirmten Geräten beeinflussen können. Die Felder sind direkt ober- und unter‐ halb der Endstufe am stärksten. Positionieren Sie deshalb empfindliche Geräte wie beispielsweise Vorverstärker, Funkübertragungssysteme oder Kassettendecks niemals direkt über oder unter der Endstufe.
-
Seite 15: Leistungsmerkmale
Leistungsmerkmale Geringe Einbautiefe von nur 408 mm Ausgangsleistung – the t.amp E4-130 (Artnr. 348232): 4 × 130 W an 8 Ω, 4 × 200 W an 4 Ω – the t.amp E4-250 (Artnr. 348233): 4 × 400 W an 4 Ω, 4 × 250 W an 8 Ω... -
Seite 16: Installation Und Inbetriebnahme
Installation und Inbetriebnahme Installation und Inbetriebnahme Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Heben Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpackung oder eigene, besonders dafür geeignete Transport- bzw. - Seite 17 Installation und Inbetriebnahme HINWEIS! Magnetische Felder Das Gerät erzeugt starke magnetische Felder, die die Funktion von schlecht abge‐ schirmten Geräten beeinflussen können. Die Felder sind direkt ober- und unter‐ halb der Endstufe am stärksten. Positionieren Sie deshalb empfindliche Geräte wie beispielsweise Vorverstärker, Funkübertragungssysteme oder Kassettendecks niemals direkt über oder unter der Endstufe.
- Seite 18 Installation und Inbetriebnahme Mögliche Betriebsarten Abhängig vom jeweiligen Anwendungsfall kann der Verstärker in verschiedenen Betriebsarten eingesetzt werden: Stereo-Modus Beide Endstufenkanäle arbeiten unabhängig voneinander, jeder Eingang (A und B) wird von einem Kanal verstärkt, an beide Endstufenkanäle sind Lautspre‐ cher angeschlossen, die Lautstärke für beide Ausgänge kann separat geregelt werden.
- Seite 19 Impedanz, in Parallelschaltung halbiert sie sich. Ausführliche Informationen zu diesem Thema finden Sie in unserem Online-Ratgeber „Laut‐ sprecher“ (www.thomann.de). Montage in ein Rack Das Gerät ist für die Montage in 19-Zoll-Racks ausgelegt, es belegt zwei Höheneinheiten (HE).
-
Seite 20: Anschlüsse Und Bedienelemente

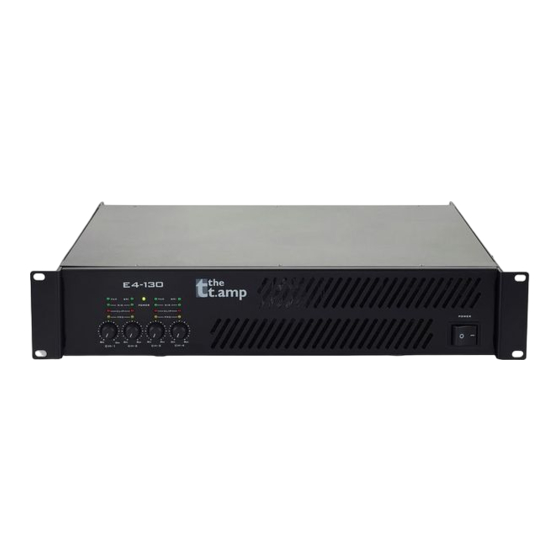

Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente Vorderseite endstufe... - Seite 21 Anschlüsse und Bedienelemente 1 [POWER] Netzschalter. Schaltet das Gerät ein und aus. Die zugehörige LED leuchtet grün, wenn das Gerät eingeschaltet ist. Im Stand-by-Betrieb leuchtet die LED rot. Sobald das Gerät wieder ein Signal empfängt, schaltet es in den Normalbetrieb zurück und die LED leuchtet wieder grün.
- Seite 22 Anschlüsse und Bedienelemente 6 [CLIP] Leuchtet unter folgenden Bedingungen: Übersteuerung des Kanals. Reduzieren Sie in diesem Fall die Lautstärke, bis die LED wieder erlischt. Kurzschluss am Ausgang. Schalten Sie das Gerät sofort aus, beheben Sie den Kurzschluss und schalten Sie das Gerät wieder ein.
- Seite 23 Anschlüsse und Bedienelemente Rückseite E4-130, E4-250...
- Seite 24 Anschlüsse und Bedienelemente 8 Kaltgeräteeinbaustecker zur Energieversorgung des Geräts. 9 [BREAKER] Rückstellbare elektronische Sicherung. Sollte die Sicherung ausgelöst haben, beheben Sie die Ursache und drücken Sie anschließend den Taster, um die Sicherung zurückzusetzen. 10 [INPUT] XLR-Einbaubuchsen als Eingänge für Kanal 1 bis 4 11 [OUTPUT] speakON-Einbausteckverbinder als Lautsprecherausgänge (1+, 2+: positiv;...
- Seite 25 Anschlüsse und Bedienelemente 14 [Gnd / Lift] Ground/Lift-Schalter. Falls durch eine Erdungsschleife Brummgeräusche entstehen, können Sie mit diesem Schalter die Verbindung zwischen dem Schutzleiteranschluss des Geräts und der Signalmasse im Gerät trennen. 15 [Stand-by ON | OFF] Ein-/Ausschalter für die Standby-Funktion. Bei aktivierter Standby-Funktion schaltet das Gerät automatisch in den Standby-Betrieb, wenn dreißig Minuten lang kein Eingangssignal anliegt.
-
Seite 26: Technische Daten
Technische Daten Technische Daten the t.amp E4-130 (Artnr. 348232) the t.amp E4-250 (Artnr. 348233) Ausgangsleistung (RMS), stereo, 8 Ω 4 × 130 W 4 × 250 W Ausgangsleistung (RMS), stereo, 4 Ω 4 × 200 W 4 × 400 W Ausgangsleistung (RMS), bridged, 8 Ω... - Seite 27 Technische Daten the t.amp E4-130 (Artnr. 348232) the t.amp E4-250 (Artnr. 348233) Dämpfungsfaktor (bei Nennleistung an 8 Ω, > 200 1 kHz) Anstiegsrate 15 V / µs Eingänge XLR-Buchsen Eingangsimpedanz 20 kΩ (symmetrisch), 10 kΩ (unsymmetrisch) Ausgänge speakON-Einbausteckverbinder Energieversorgung 230 V (AC), 50 Hz Abmessungen (B ×...
-
Seite 28: Stecker- Und Anschlussbelegungen
Stecker- und Anschlussbelegungen Stecker- und Anschlussbelegungen Einführung Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wert‐ volles Equipment so zu verbinden, dass ein perfektes Sound-Erlebnis gewährleistet wird. Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light“ ist Vorsicht angesagt: Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer falschen Verbindung eine zerstörte Endstufe, ein Kurzschluss oder „nur“... - Seite 29 Stecker- und Anschlussbelegungen Da die Störsignale auf beide Leiter gleichermaßen wirken, wird durch Subtraktion der phasen‐ gedrehten Signale das Störsignal vollkommen ausgelöscht. Das Ergebnis ist das reine Nutz‐ signal ohne Störgeräusche. XLR-Stecker (symmetrisch) Masse, Abschirmung Signal (phasenrichtig, +) Signal (phasenverkehrt, –) XLR-Stecker (unsymmetrisch) Masse, Abschirmung Signal...
- Seite 30 Stecker- und Anschlussbelegungen NL4-Steckverbinder 1, + Signal 1 (phasenrichtig) 1, – Signal 1 (phasenverkehrt) 2, + Signal 2 (phasenrichtig) 2, – Signal 2 (phasenverkehrt) endstufe...
-
Seite 31: Reinigung
Reinigung Reinigung Lüftungsgitter Die Lüftungsgitter des Geräts müssen regelmäßig von Verunreinigungen, wie Staub usw. gereinigt werden. Schalten Sie das Gerät vor der Reinigung aus und trennen Sie netzbetrie‐ bene Geräte vom Stromnetz. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder Lösungsmittel zur Reinigung verwenden! E4-130, E4-250... -
Seite 32: Umweltschutz
Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden. - Seite 33 Umweltschutz Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kom‐ munale Entsorgungseinrichtung. Beachten Sie dabei die in Ihrem Land geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung. E4-130, E4-250...
- Seite 34 Notizen endstufe...
