Nella versione BASIC+MN potrebbero esserci variazioni sulla collocazione dei componenti.
----------------------------------------------------------
1 230Vac
2 230Vac
3 Motore
4 Motore
5 Comune motore
6 Contatto luce del garage (230Vac / max. 100
W)
7 Contatto luce del garage (230Vac / max. 100
W)
8 Uscita 24Vac
9 Comune uscita 24Vac
10 Uscita Autotest 24Vac (TEST SEC.)
11 Comune sicurezze

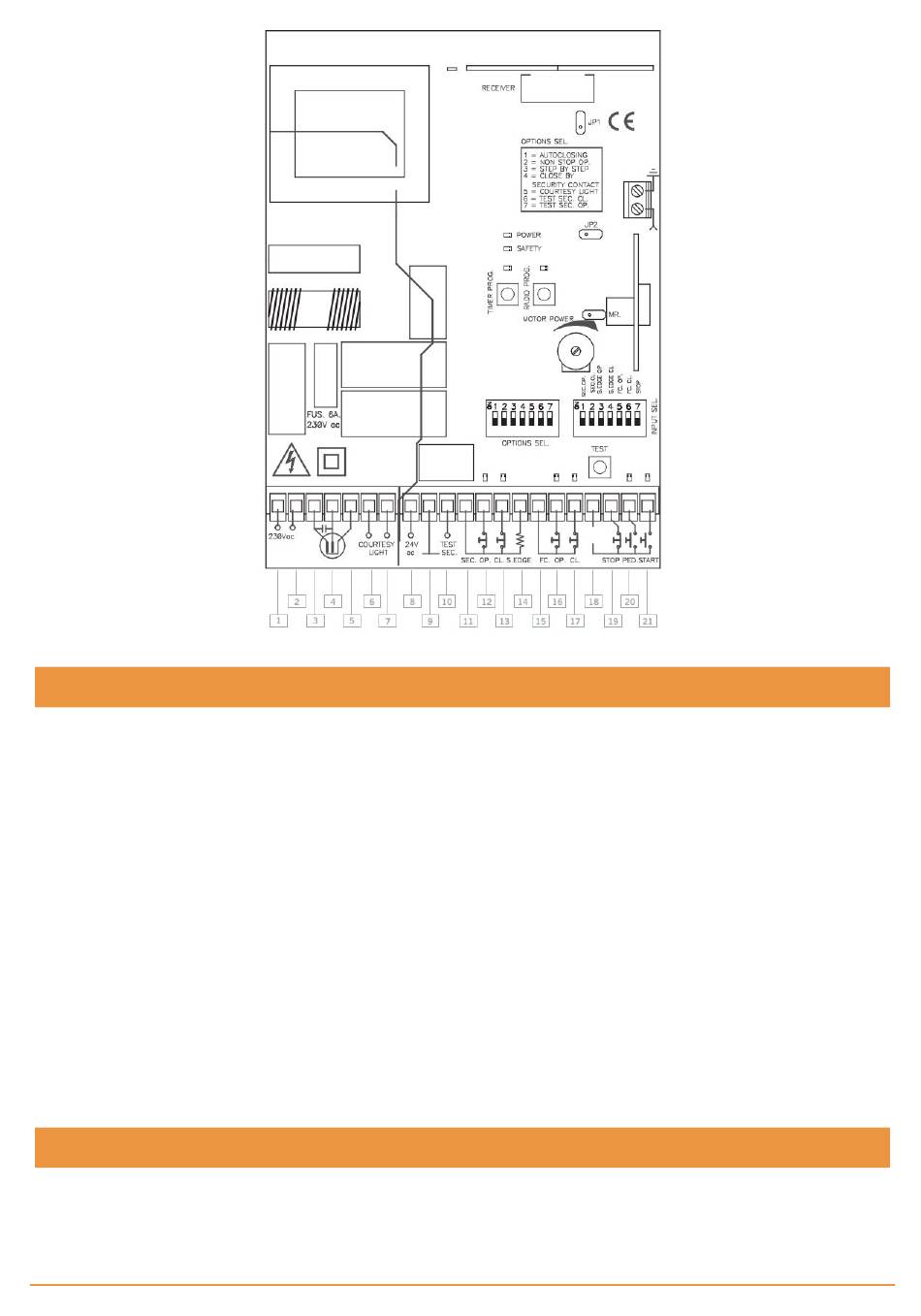

Descrizione generale

Quadro di manovra per il controllo di motori monofase da 3 / 4 CV a 230 V per porte da garage scorrevoli da uso residenziale
e condominiale, con paro soave e ricevitore integrato de 15 codici.
---------------------------IT
12 Contatto di sicurezza per Aprire (NC) (SEC.OP)
13 Contatto di sicurezza per Chiudere (NC)
(SEC.CL)
14 Bande di sicurezza per Aprire / Chiudere (con-
tatto resistivo 8k2, connessione in parallelo)
15 Comune finecorsa
16 Finecorsa per Aprire (NC) (FC.OP)
17 Finecorsa per Chiudere (NC) (FC.CL)
18 Comune pulsanti
19 Pulsante di Arresto (NC) (STOP)
20 Pulsante pedonale (NO) (PED.)
21 Pulsante Alternativo (NO) (START)
