VAR-R15
D
Benutzerhandbuch

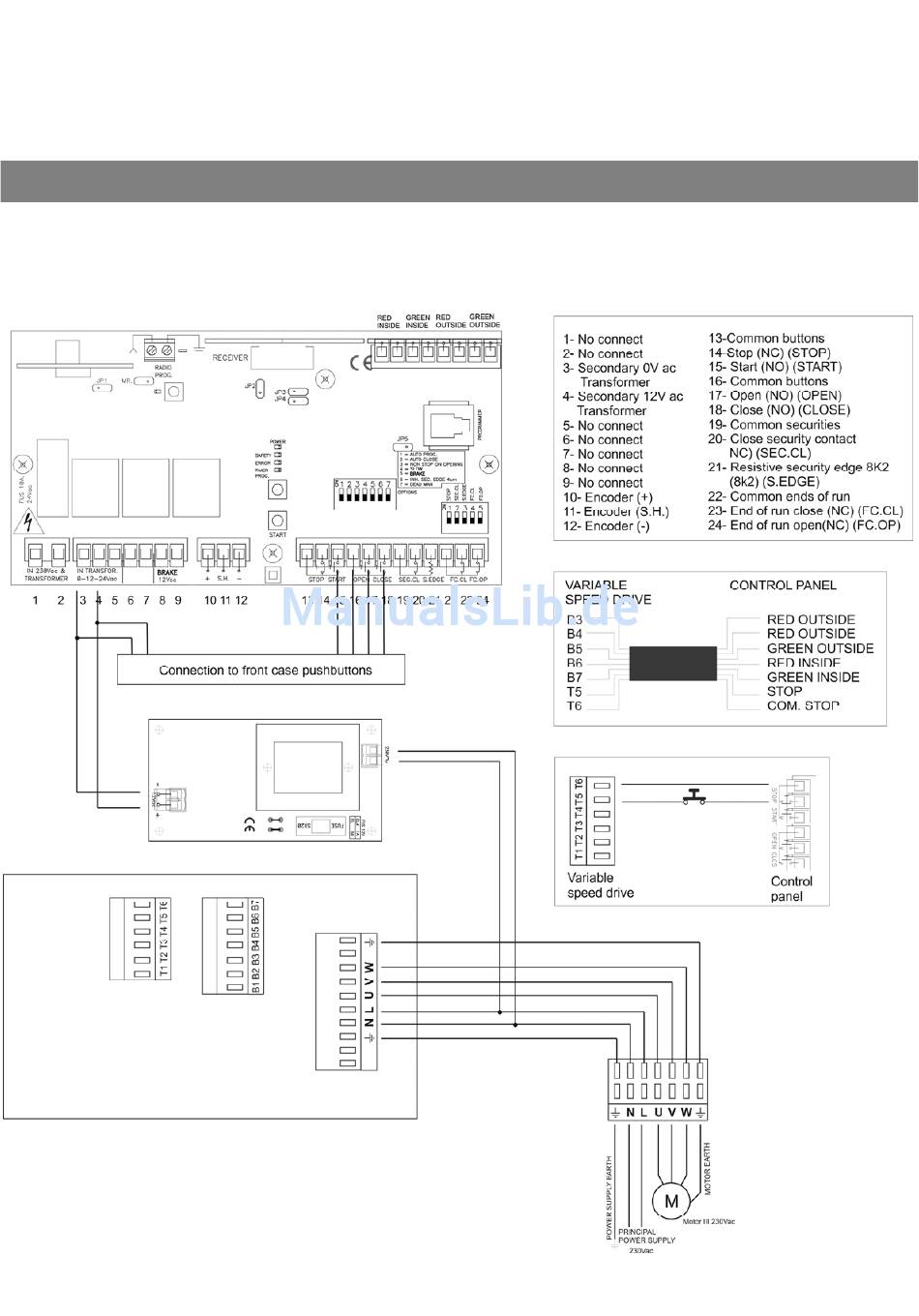

Einführung
3 Phasen Motorsteuerung mit 230V AC Spannungsversorgung industrielle Schiebetore mit geschwindigkeitskontrolle durch einen
digitalen Frequenzumrichter.
Wesentliche Leistungen: Automatische Programmierung, integrierter Empfänger (15 Codes) / einsteckbarer Empfänger (433,92
(zweikanal)/868,35 MHz), eingang ohmsche Sicherheitsleiste (8k2), encodereingang (Hall-Sensor, ...), bewegungsstart mit reduzierter
Geschwindigkeit
(programmierbar),
bewegungsende
mit
reduzierter
Geschwindigkeit
(programmierbar),
anschluss
an
Handprogrammiergerät.
1257030_VAR‐R15_Rev1.2
Page 1/5
Werbung
Verwandte Anleitungen für JCM Technologies VAR-R15
Inhaltszusammenfassung für JCM Technologies VAR-R15
- Seite 1 VAR-R15 Benutzerhandbuch Einführung 3 Phasen Motorsteuerung mit 230V AC Spannungsversorgung industrielle Schiebetore mit geschwindigkeitskontrolle durch einen digitalen Frequenzumrichter. Wesentliche Leistungen: Automatische Programmierung, integrierter Empfänger (15 Codes) / einsteckbarer Empfänger (433,92 (zweikanal)/868,35 MHz), eingang ohmsche Sicherheitsleiste (8k2), encodereingang (Hall-Sensor, ...), bewegungsstart mit reduzierter...
-
Seite 2: Technische Merkmale
Technische merkmale Spannungsversorgung 230Vac der Steuerung Motorleistung 0,75 KW Empfänger Integrierter 868,35MHz (15 Codes) Optionale Karten Empfänger Karten 433,92 / 868,35 MHz, Ampel oder Blitz Betriebstemperatur -10ºC bis +40ºC Dichtigkeit IP56 Geräteklasse Klasse II Abmessungen Hauptplatine 160x83x27 mm Boxen Abmessungen 300x220x180mm Betrieb Wechselbetrieb (START): Kontakt normalerweise zum Öffnen und Schließen geöffnet. - Seite 3 LEUCHTANZEIGEN BRÜCKEN WAHLSCHALTER Funktion Anzeige normale Einstellung Abschaltung des integrierten Funks (bei Benutzung einer einsteckbaren POWER Stromversorgung normalerweise an Empfängerkarte bringt die Unterbrechung der Brücke besseren Empfang) SAFETY Betriebsalarm (siehe Tabelle) normalerweise aus Abschaltung des Passantenkanals der einsteckbaren Empfängerkarte (bei ERROR Funktionsfehler (siehe Tabelle) normalerweise aus...
- Seite 4 Parameterkonfiguration von programmierer aus Es gibt verschiedene durch tragbaren Programmierer konfigurierbare Parameter. Nachfolgend sind die grundlegendsten Parameter aufgeführt. Weitere Informationen entnehmen Sie bitte der Betriebsanleitung Programmierer. Zeitbetrieb: Gibt an / wählt, ob die Steuerung fúr Zeitbetrieb programmiert ist. Impulsbetrieb: Gibt an / wählt, ob die Steuerung für Impulsbetrieb programmiert ist. Ausf.Zahlerbegr.: Gibt / wählt die Anzahl der für die Steuerung begrenzten Manöver an.
-
Seite 5: Maintenance
· Prüfen Sie einmal pro Monat, dass der Automatismus reversiert, wenn das Tor auf dem Boden mit einem 40mm hohen Gegenstand in Berührung kommt. Gegebenenfalls nachstellen. JCM TECHNOLOGIES erklärt, dass das Produkt VAR-R15 das unter sich bestimmt wird, an die relevanten grundlegenden Bedingungen den Maschinen Richtlinie 2006/42/EC, anhält, sowie mit jenen von der Elektromagnetischen Vereinbarkeit 2004/108/EEC...
