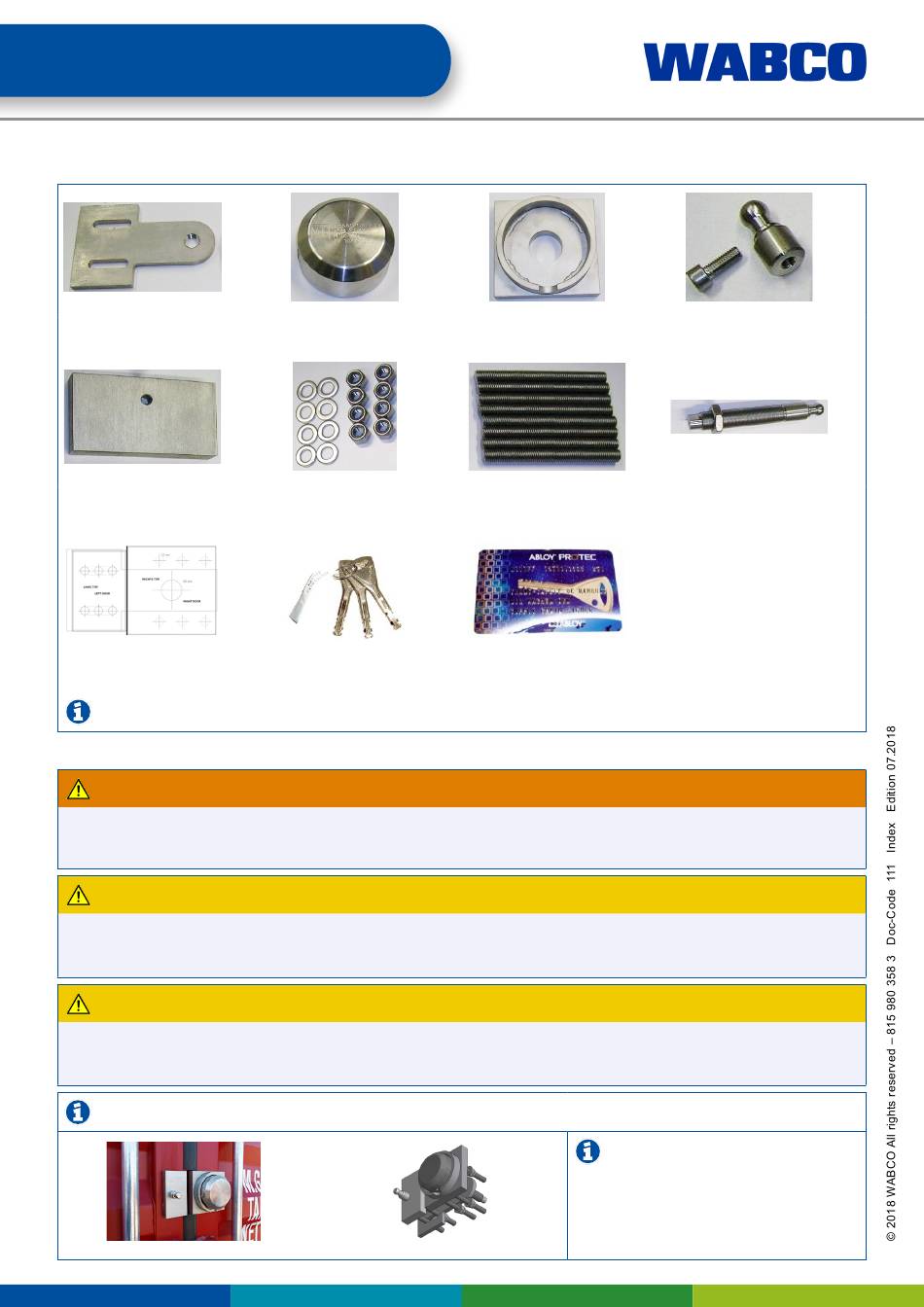

MONTAGEANLEITUNG
TÜRVERRIEGELUNG TSR-2FIXX 183 210 000 4
Lieferumfang
1x Montageplatte für die linke
Tür von innen
1x kleine Grundplatte für die
linke Tür
1x Anbau Schablone
i
Bewahren Sie die Schlüsselkarte auf. Sie benötigen die Schlüsselkarte für Nachbestellungen weiterer Schlüssel.
i
Montage
WARNUNG
Unfallgefahr
Bei der Montage besteht Unfallgefahr durch sich bewegende Fahrzeuge und Fahrzeugteile.
– Sichern Sie das Fahrzeug mit Unterlegkeilen und befestigen Sie bewegliche Fahrzeugteile.
VORSICHT
Quetschgefahr für Finger/Hände
Bei der Montage besteht Quetschgefahr für Finger/Hände.
– Achten Sie darauf, dass Ihre Finger/Hände nicht gequetscht werden.
VORSICHT
Verletzungsgefahr für Füße
Eine herunterfallende Verriegelung kann durch ihr Gewicht zu Verletzungen führen.
– Tragen Sie Sicherheitsschuhe bei der Montage.
i
Sichern Sie alle Schrauben und Muttern zusätzlich mit LOCTITE (hochfest).
i
1x Gehäusekopf
8x Sechskantmutter
8x Unterlegschreibe
3x Schlüssel (kd)
1x große Grundplatte für die
rechte Tür
8x Gewindestange M12x120
1x Schlüsselkarte
Wenn die Grundplatte über das
Türgummi herausragt, schneiden Sie das
Türgummi ein.
183 410 001 0
183 410 006 0
183 410 006 2
1x Dummy mit Schraube
1x Sicherungsstift mit M20
Muttern
i
i
loading
