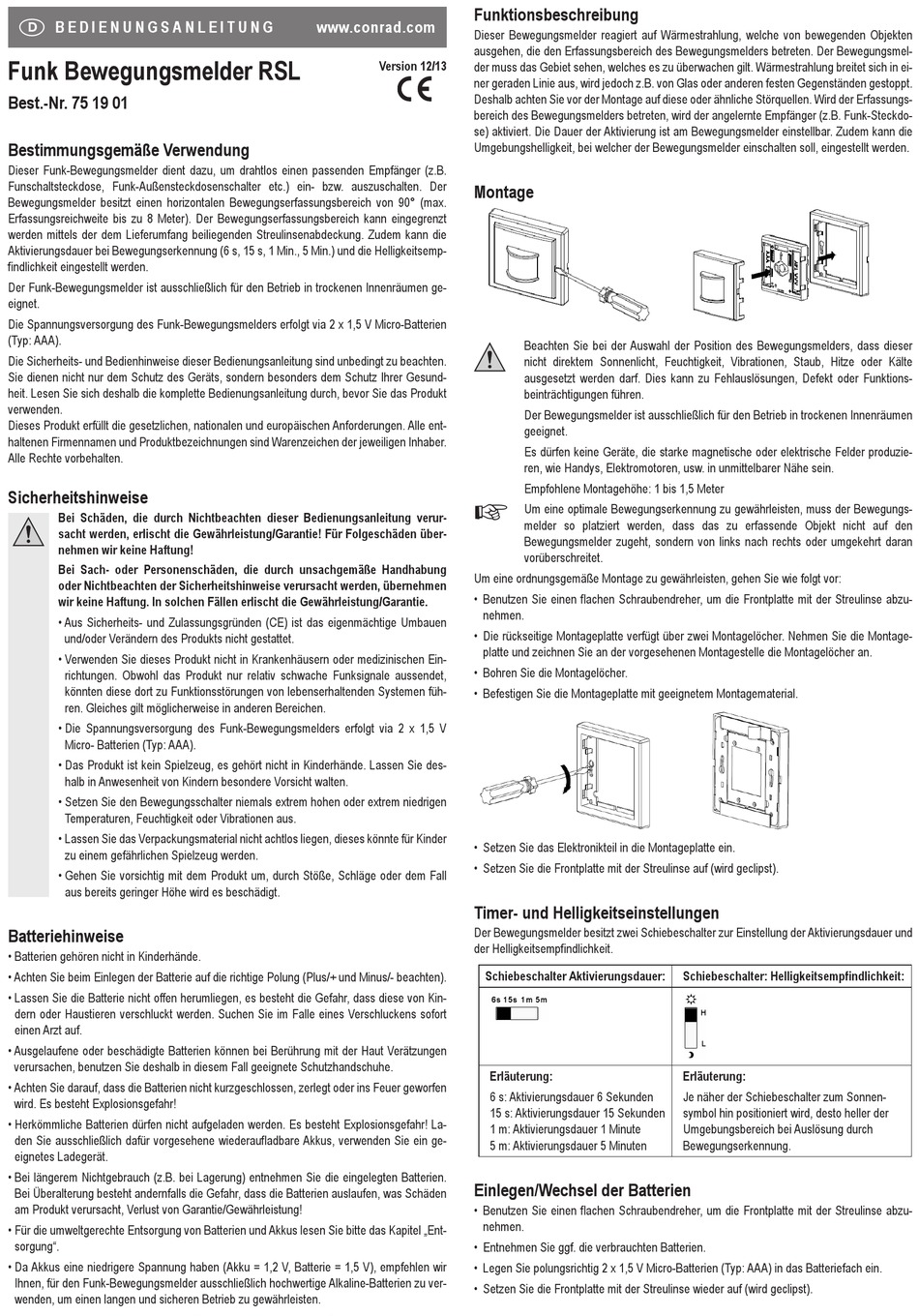

Conrad Electronic 75 19 01 Bedienungsanleitung

D
B E D I E N U N G S A N L E I T U N G
Funk Bewegungsmelder RSL
Best.-Nr. 75 19 01
Bestimmungsgemäße Verwendung
Dieser Funk-Bewegungsmelder dient dazu, um drahtlos einen passenden Empfänger (z.B.
Funschaltsteckdose, Funk-Außensteckdosenschalter etc.) ein- bzw. auszuschalten. Der
Bewegungsmelder besitzt einen horizontalen Bewegungserfassungsbereich von 90° (max.
Erfassungsreichweite bis zu 8 Meter). Der Bewegungserfassungsbereich kann eingegrenzt
werden mittels der dem Lieferumfang beiliegenden Streulinsenabdeckung. Zudem kann die
Aktivierungsdauer bei Bewegungserkennung (6 s, 15 s, 1 Min., 5 Min.) und die Helligkeitsemp-
findlichkeit eingestellt werden.
Der Funk-Bewegungsmelder ist ausschließlich für den Betrieb in trockenen Innenräumen ge-
eignet.
Die Spannungsversorgung des Funk-Bewegungsmelders erfolgt via 2 x 1,5 V Micro-Batterien
(Typ: AAA).
Die Sicherheits- und Bedienhinweise dieser Bedienungsanleitung sind unbedingt zu beachten.
Sie dienen nicht nur dem Schutz des Geräts, sondern besonders dem Schutz Ihrer Gesund-
heit. Lesen Sie sich deshalb die komplette Bedienungsanleitung durch, bevor Sie das Produkt
verwenden.
Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Alle ent-
haltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber.
Alle Rechte vorbehalten.
Sicherheitshinweise
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verur-
sacht werden, erlischt die Gewährleistung/Garantie! Für Folgeschäden über-
nehmen wir keine Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung
oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen
wir keine Haftung. In solchen Fällen erlischt die Gewährleistung/Garantie.
• Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen
und/oder Verändern des Produkts nicht gestattet.
• Verwenden Sie dieses Produkt nicht in Krankenhäusern oder medizinischen Ein-
richtungen. Obwohl das Produkt nur relativ schwache Funksignale aussendet,
könnten diese dort zu Funktionsstörungen von lebenserhaltenden Systemen füh-
ren. Gleiches gilt möglicherweise in anderen Bereichen.
• Die Spannungsversorgung des Funk-Bewegungsmelders erfolgt via 2 x 1,5 V
Micro- Batterien (Typ: AAA).
• Das Produkt ist kein Spielzeug, es gehört nicht in Kinderhände. Lassen Sie des-
halb in Anwesenheit von Kindern besondere Vorsicht walten.
• Setzen Sie den Bewegungsschalter niemals extrem hohen oder extrem niedrigen
Temperaturen, Feuchtigkeit oder Vibrationen aus.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen, dieses könnte für Kinder
zu einem gefährlichen Spielzeug werden.
• Gehen Sie vorsichtig mit dem Produkt um, durch Stöße, Schläge oder dem Fall
aus bereits geringer Höhe wird es beschädigt.
Batteriehinweise
• Batterien gehören nicht in Kinderhände.
• Achten Sie beim Einlegen der Batterie auf die richtige Polung (Plus/+ und Minus/- beachten).
• Lassen Sie die Batterie nicht offen herumliegen, es besteht die Gefahr, dass diese von Kin-
dern oder Haustieren verschluckt werden. Suchen Sie im Falle eines Verschluckens sofort
einen Arzt auf.
• Ausgelaufene oder beschädigte Batterien können bei Berührung mit der Haut Verätzungen
verursachen, benutzen Sie deshalb in diesem Fall geeignete Schutzhandschuhe.
• Achten Sie darauf, dass die Batterien nicht kurzgeschlossen, zerlegt oder ins Feuer geworfen
wird. Es besteht Explosionsgefahr!
• Herkömmliche Batterien dürfen nicht aufgeladen werden. Es besteht Explosionsgefahr! La-
den Sie ausschließlich dafür vorgesehene wiederaufladbare Akkus, verwenden Sie ein ge-
eignetes Ladegerät.
• Bei längerem Nichtgebrauch (z.B. bei Lagerung) entnehmen Sie die eingelegten Batterien.
Bei Überalterung besteht andernfalls die Gefahr, dass die Batterien auslaufen, was Schäden
am Produkt verursacht, Verlust von Garantie/Gewährleistung!
• Für die umweltgerechte Entsorgung von Batterien und Akkus lesen Sie bitte das Kapitel „Ent-
sorgung".
• Da Akkus eine niedrigere Spannung haben (Akku = 1,2 V, Batterie = 1,5 V), empfehlen wir
Ihnen, für den Funk-Bewegungsmelder ausschließlich hochwertige Alkaline-Batterien zu ver-
wenden, um einen langen und sicheren Betrieb zu gewährleisten.
Funktionsbeschreibung
www.conrad.com
Dieser Bewegungsmelder reagiert auf Wärmestrahlung, welche von bewegenden Objekten
ausgehen, die den Erfassungsbereich des Bewegungsmelders betreten. Der Bewegungsmel-
Version 12/13
der muss das Gebiet sehen, welches es zu überwachen gilt. Wärmestrahlung breitet sich in ei-
ner geraden Linie aus, wird jedoch z.B. von Glas oder anderen festen Gegenständen gestoppt.
Deshalb achten Sie vor der Montage auf diese oder ähnliche Störquellen. Wird der Erfassungs-
bereich des Bewegungsmelders betreten, wird der angelernte Empfänger (z.B. Funk-Steckdo-
se) aktiviert. Die Dauer der Aktivierung ist am Bewegungsmelder einstellbar. Zudem kann die
Umgebungshelligkeit, bei welcher der Bewegungsmelder einschalten soll, eingestellt werden.
Montage
☞
Um eine ordnungsgemäße Montage zu gewährleisten, gehen Sie wie folgt vor:
• Benutzen Sie einen flachen Schraubendreher, um die Frontplatte mit der Streulinse abzu-
nehmen.
• Die rückseitige Montageplatte verfügt über zwei Montagelöcher. Nehmen Sie die Montage-
platte und zeichnen Sie an der vorgesehenen Montagestelle die Montagelöcher an.
• Bohren Sie die Montagelöcher.
• Befestigen Sie die Montageplatte mit geeignetem Montagematerial.
• Setzen Sie das Elektronikteil in die Montageplatte ein.
• Setzen Sie die Frontplatte mit der Streulinse auf (wird geclipst).
Timer- und Helligkeitseinstellungen
Der Bewegungsmelder besitzt zwei Schiebeschalter zur Einstellung der Aktivierungsdauer und
der Helligkeitsempfindlichkeit.
Schiebeschalter Aktivierungsdauer:
Erläuterung:
6 s: Aktivierungsdauer 6 Sekunden
15 s: Aktivierungsdauer 15 Sekunden
1 m: Aktivierungsdauer 1 Minute
5 m: Aktivierungsdauer 5 Minuten
Einlegen/Wechsel der Batterien
• Benutzen Sie einen flachen Schraubendreher, um die Frontplatte mit der Streulinse abzu-
nehmen.
• Entnehmen Sie ggf. die verbrauchten Batterien.
• Legen Sie polungsrichtig 2 x 1,5 V Micro-Batterien (Typ: AAA) in das Batteriefach ein.
• Setzen Sie die Frontplatte mit der Streulinse wieder auf (wird geclipst).
Beachten Sie bei der Auswahl der Position des Bewegungsmelders, dass dieser
nicht direktem Sonnenlicht, Feuchtigkeit, Vibrationen, Staub, Hitze oder Kälte
ausgesetzt werden darf. Dies kann zu Fehlauslösungen, Defekt oder Funktions-
beinträchtigungen führen.
Der Bewegungsmelder ist ausschließlich für den Betrieb in trockenen Innen räumen
geeignet.
Es dürfen keine Geräte, die starke magnetische oder elektrische Felder produzie-
ren, wie Handys, Elektromotoren, usw. in unmittelbarer Nähe sein.
Empfohlene Montagehöhe: 1 bis 1,5 Meter
Um eine optimale Bewegungserkennung zu gewährleisten, muss der Bewegungs-
melder so platziert werden, dass das zu erfassende Objekt nicht auf den
Bewegungs melder zugeht, sondern von links nach rechts oder umgekehrt daran
vorüberschreitet.
Schiebeschalter: Helligkeitsempfindlichkeit:
Erläuterung:
Je näher der Schiebeschalter zum Sonnen-
symbol hin positioniert wird, desto heller der
Umgebungsbereich bei Auslösung durch
Bewegungserkennung.
