Lunos 3/AP Schnellstartanleitung

Technisches Infoblatt

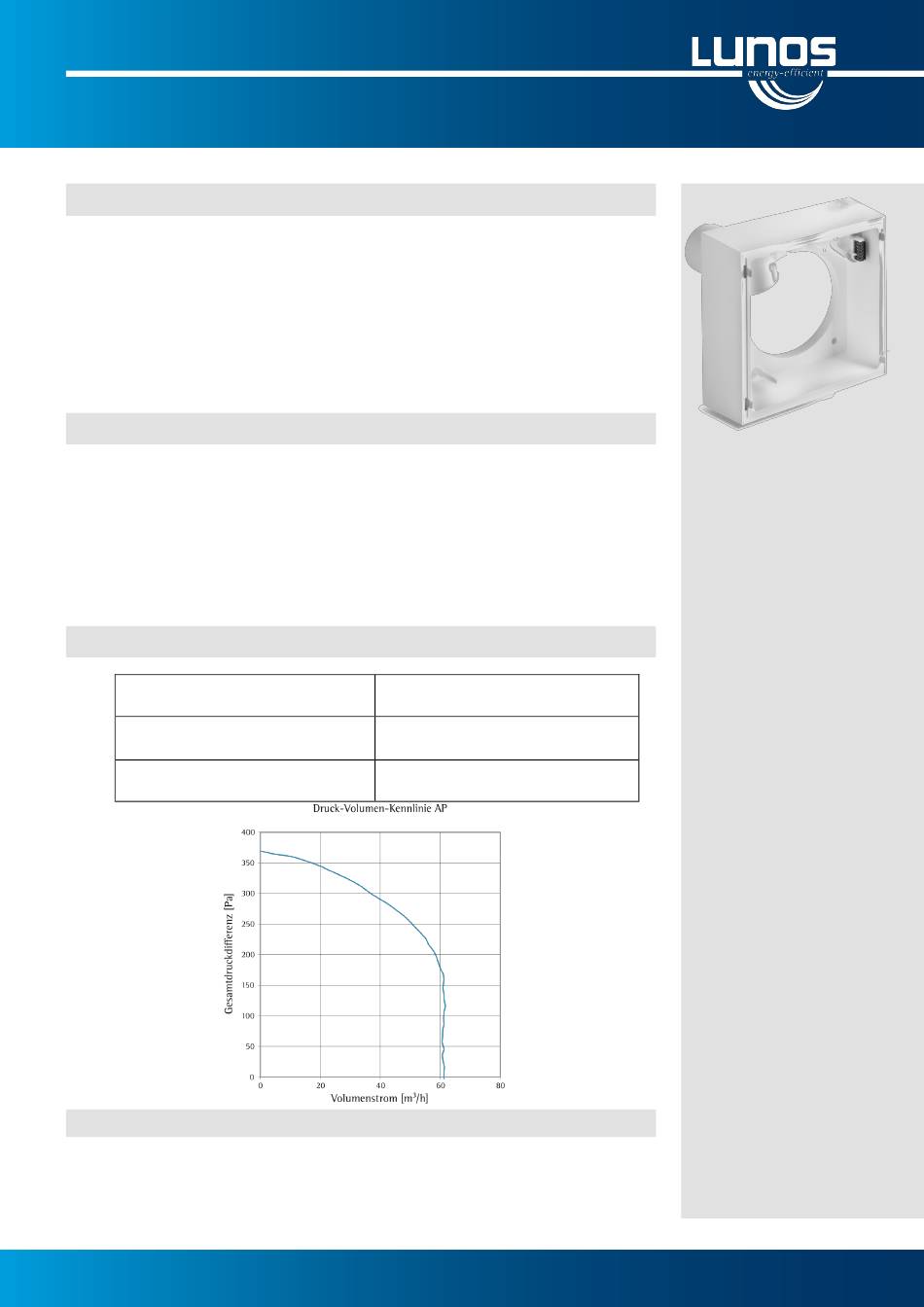

Aufputzgehäuse 3/AP
Gehäuse für die Aufputzmontage aus UV-stabilem Kunststoff, geeignet für den
Wand- und Deckeneinbau mit rückseitigem konischen Abluftstutzen (DN 80 - DN
75) und leckluftdichter Rückschlagklappe.
Der Abluftstutzen befindet sich oben links, das Gehäuse kann jedoch im rechten
Winkel gedreht werden, sodass der Abluftstutzen entweder oben rechts, unten
links oder unten rechts liegt. Die Anpassung der Rückschlagklappe an die entspre-
chende Einbaulage erfolgt durch einfaches Umstecken.
In das Aufputzgehäuse können alle Ventilatoreinsätze der Baureihe Silvento einge-
setzt werden.
Mittels mitgelieferter Bohrschablone können die Löcher für Dübel und Schrauben,
sowie die Bohrung für den Abluftstutzen vorbereitet werden. Der Einbau des Ge-
häuses erfolgt durch bündigen Abschluss an der Wand oder Decke sowie Entlüf-
tung mit Hilfe des Alu-Flexrohres DN 80 an die Hauptleitung oder direkt durch die
Außenwand mit einer Wanddurchführung.
Das Lüftungsgerät ist schutzisoliert, der Schutzleiteranschluss entfällt.
Beachten Sie bitte die Einbauanleitung und lassen Sie die Geräte fachgerecht
elektrisch anschließen.
Spannungsversorgung
Maße
B x H x T
Verfügbarer statischer Druck
Produkte und deren Abbildungen können leicht variieren. Aufgrund ständiger Wei-
terentwicklungen und/oder mehrerer Lieferanten für z.B. Rohmaterialien können
u.a. Farben leicht variieren (nicht bei Sichtteilen) oder auf Prospekten unterschied-
lich dargestellt werden.
LUNOS Lüftungstechnik GmbH für Raumluftsysteme ∙ info@lunos.de ∙ www.lunos.de
Beschreibung und Funktionen
Einbau
Technische Daten
230 V AC 50 Hz
269 mm x 269 mm x 109,5 mm
221 Pa
Hinweis
Bestellnummer 039 144
E264 11.18
